Produktbeskrivning:

BS-0 precisionsdelningshuvud, MT2-huvudavsmalning, komplett kit, enkel hantering.

Indexeringshuvudet ser inte bara bra ut, det låter dig också göra mer med din fräsmaskin: mät specifika vinklar och dela en cirkel i lika stora bågar. Den levereras med 3 utbytbara indexeringsplattor och en tailstock för att säkerställa mer exakt och stabilt arbete.

Det kommer att vara din perfekta assistent när du bearbetar spår för fräsar, skär tänder för kugghjul, fräsar spår för krökta delar eller borrar bulthålscirklar på en dels omkrets.

- Stabil gjutjärnskonstruktion

-Justerbart delningshuvud

-Indexeringsplatta med hög precision

- Starkt stöd för arbetsstycket

Nyckelfunktioner:

- Stel och robust kropp,
Delningshuvudet är robust och hållbart med lång livslängd. Den spegelvända designen är slitstark, rivtålig och har en låg profil.

--Justerbar spindellåda,

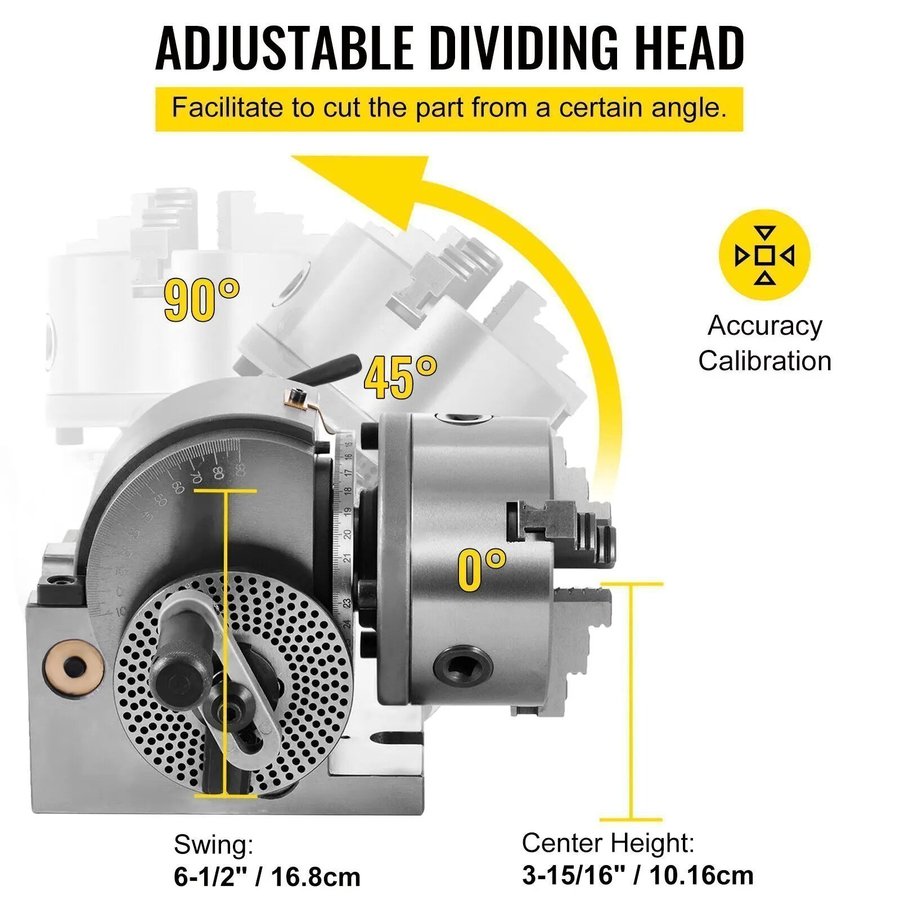

Delningshuvudet kan lutas från 10 grader horisontellt till 90 grader vertikalt. Detta är väldigt praktiskt om du vill skära en del i vinkel.

- Direkt indexeringsplatta,
Genom att rotera det första lagret av extruderade stift går stiften in i plattan och du kan dela upp hela cirkeln i 2, 3, 4, 6, 8, 12 eller 24 delar. Ytterligare ett lager hindrar spindeln från att vibrera under bearbetningen.

- Mer sofistikerade paneler,
Den höga precisionsprestandan hos indexeringshuvudet uppnås genom de indirekta indexeringsplattorna A, B och C. Alla divisioner från 2 till 50 är tillgängliga, men vissa divisioner från 51 till 380 är inte tillgängliga. Kontrollera bruksanvisningen innan du ställer in.

-Kraftfull MT2 bakkropp,
MT2 ändstocken ger ett starkt stöd för arbetsstycket under bearbetning. Det är särskilt användbart när arbetsstycket är relativt långt och smalt.

- Mycket använd,

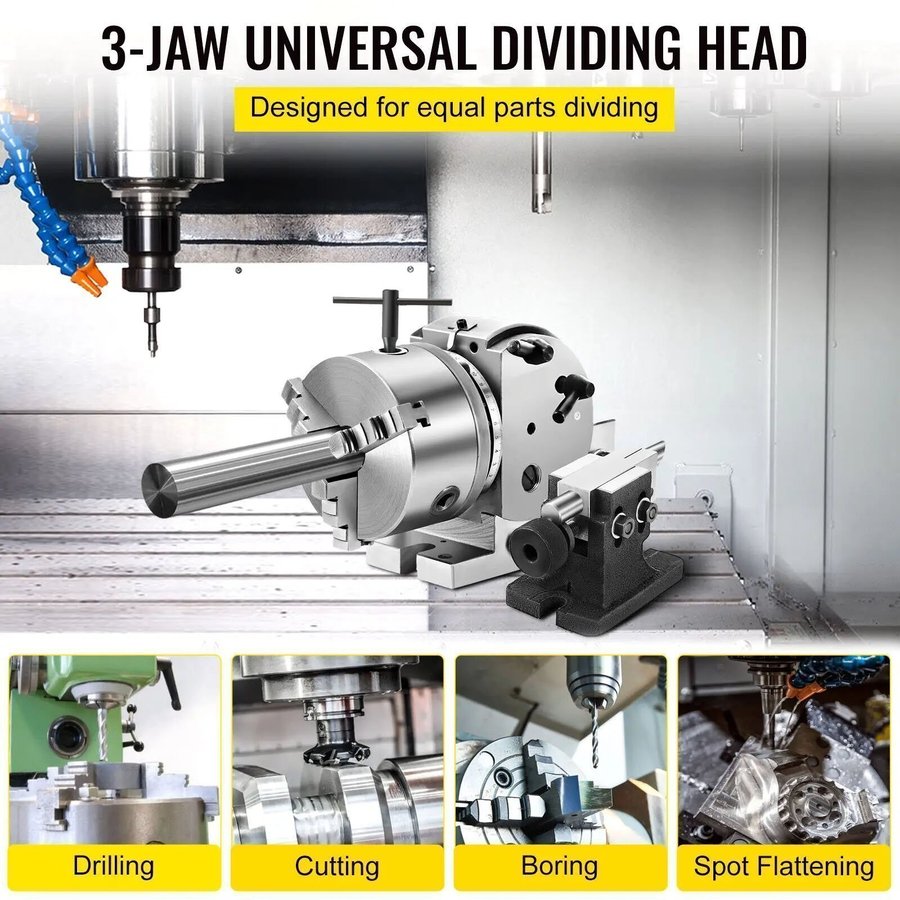

Den roterande indexern används på bordet för fräsmaskiner och andra verktygsmaskiner, inklusive borrmaskiner, slipmaskiner och borrmaskiner.

Specifikationer:

Gunga: 6-1/2" (16,5 cm)

Mitthöjd: 3-15/16" (10 cm)

Headstock kona: MT2

Nettovikt: 50,7 lbs (23 kg)

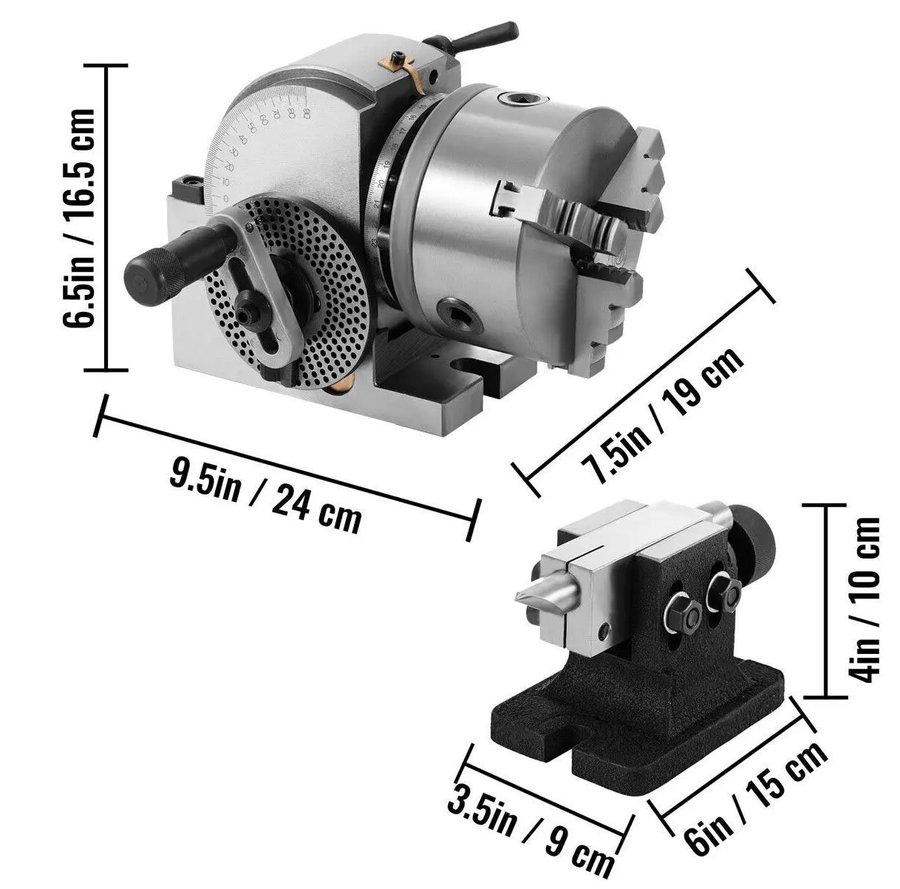

Headstockens mått: 9,5" x 7,5" x 6,5" (24 x 19 x 16,5 cm)

Bakkroppens mått: 3,5" x 6" x 4" (9 x 15 x 10 cm)

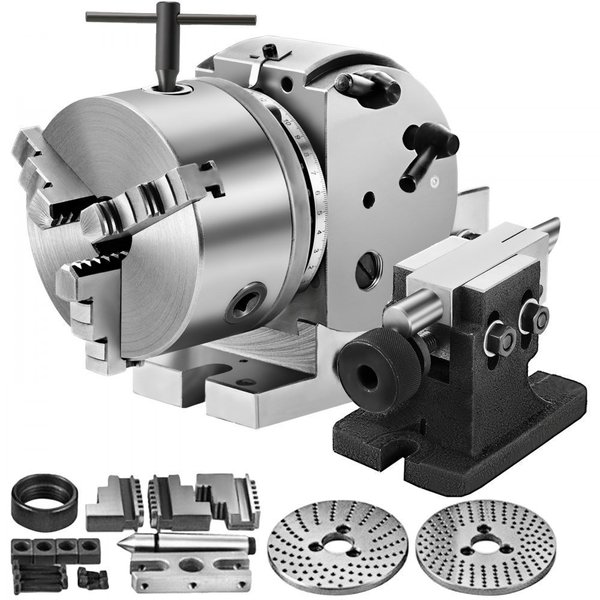

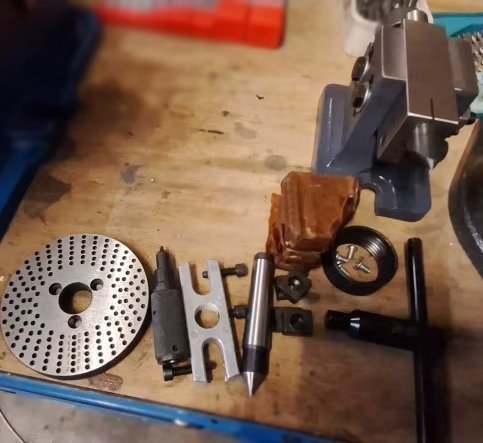

Paketets innehåll:

1 x Delningshuvud

3 x Skiljeplattor

1 x bakstycke

1 x 125 mm 3-käftchuck

Funktioner och detaljer:

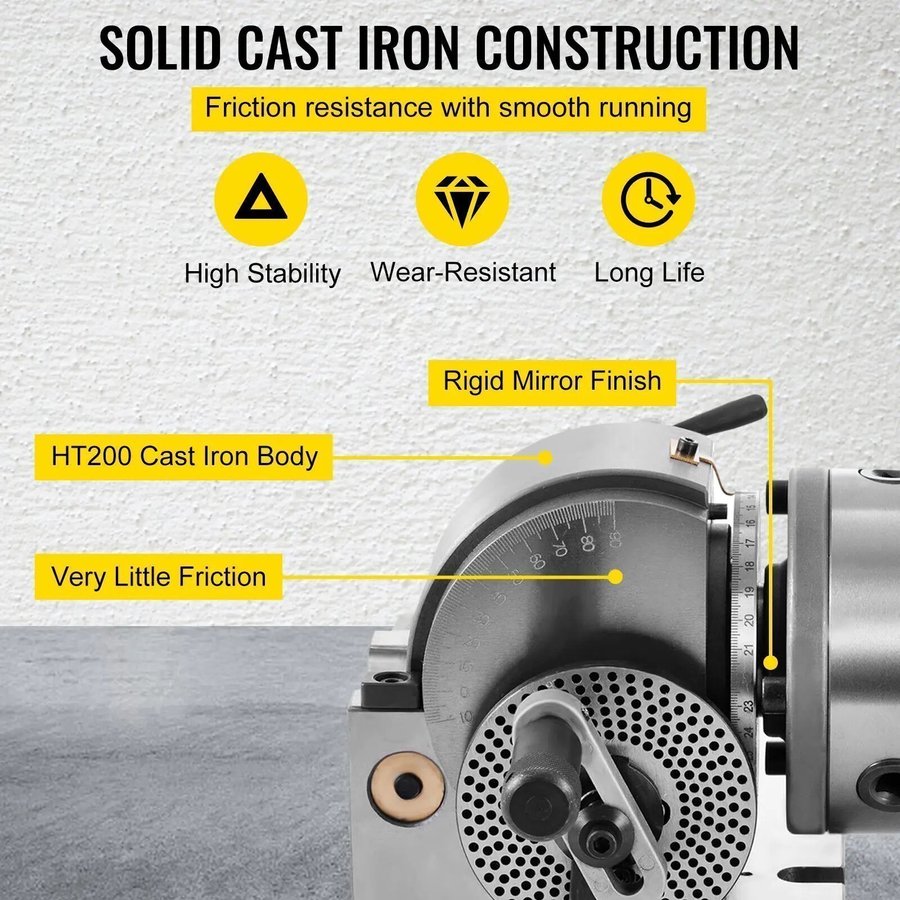

- Solid gjutjärnskonstruktion: Sväng: 6-1/2 tum/168 mm. Indexeringshuvudet antar slitstark stel spegelbehandling, vilket är idealiskt för långvarig användning. Dess precisionskomponenter fungerar perfekt för att matematiskt dela upp materialet som ska skäras.

-Lätt att justera: Headstocken på denna fräsmaskins indexeringshuvud kan lutas från 10 grader under horisontellt till 90 grader vertikalt, så att du kan bearbeta material av olika storlekar genom att ändra dess vinkel.

-Högprecisionsindexeringsplatta: Det universella indexeringshuvudet är utrustat med en direkt indexeringsplatta och en utbytbar indexeringsplatta, samt två utbytbara indexeringsplattor med olika hålnummer. Indexeringsratten gör det möjligt att ställa in det exakta avståndet mellan skärningarna.

- Starkt stöd för arbetsstycket: Produkten inkluderar även en baksäck, som ger ett starkt stöd för de långa metallstänger du bearbetar, vilket ger stabilare arbetsförhållanden.

-Flera applikationer: Denna roterande indexerare används på borden på fräsmaskiner och andra verktygsmaskiner, inklusive borrmaskiner, slipmaskiner och borrmaskiner.
