Pi1541 (färdigbyggd)

42 visningar

539 kr

  • Frakt
    PostNord frimärke 25 kr
    Avhämtning: Vänersborg
    Mer info
  • Slutar
    30 juli 17:15
  • Skick
    Ny
  • Betalning
    • Paypal
    • Swish
    • Kontant
Beskrivning

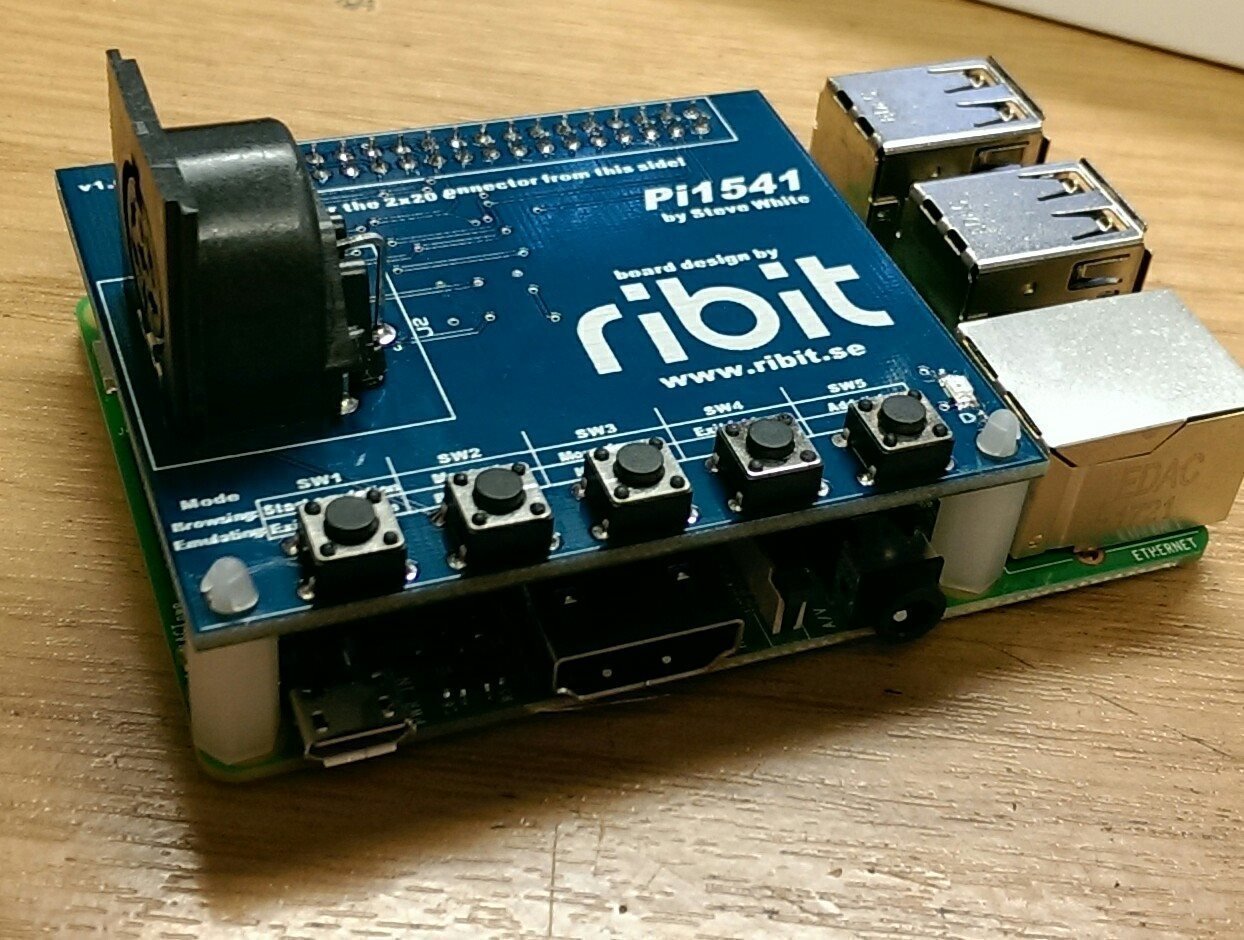

Pi1541 är en floppy-emulator designad och utvecklad av Steve White, avsett att köras med en Raspberry Pi version 3. Steve släppte projektet som Open Source, och med hjälp av Steves ritningar tog jag fram ett kretskort och plockade ihop de komponenter som behövs till ett kit i form av en "Pi-HAT".

Utöver detta kit behöver du följande:

En Commodore 64 (eller motsvarande)

En 6-pin seriekabel

En Raspberry Pi lägst version 3B, med nätdel och microSD-kort

Kortet är byggt enligt Steves "Option B", vilket innebär att du måste ha följande i options.txt:

splitIEClines = 1

Övriga inställningar samt hur du kommer igång hittar du på Steves hemsida: https://cbm-pi1541.firebaseapp.com/

Det finns två auktioner för produkten. Denna (som du tittar på) är för färdigbyggd och testkörd enhet, kretskort version 1.2 (rött), den andra är för ett lödkit.

Kittet innehåller:

Kretskort v1.2 (rött)

4st BSS138, SOT323

1st 40-pin sockel

5st tryckknappar

1st DIN6-hona

1st 560 ohm motstånd (R1) 1206

2st 1k motstånd (R2, R3), 1206

2st 10k motståndsarray, 1206

1st 7406, SO14

2st 12mm distanser

1st LED, 1206

Buzzer
