750W 220V 3000 rpm 2,4Nm servomotor för CNC-gravyrmaskin, 17-bitar absolutvärde

Välkommen till Roligstation, Kära kund!
Innan du köper, vänligen läs följande:

1- Varan har inte använts formellt och är nästan helt ny! (Begränsad bildkvalitet, men vi lovar att varans faktiska skick är mycket bra.)

2- Leveranstiden är vanligtvis 7-9 dagar, men ibland kan det gå lite långsammare, vi skickar varan så snart som möjligt efter att ha mottagit betalningen från köparen.

3- Köpare behöver inte betala några extra avgifter, det totala priset för beställningen inkluderar redan allt. Det är med fri frakt, så du kan beställa varan och betala direkt.

4- Ångerrätt: Enligt distansavtalslagen har man som konsument rätt att ångra sitt köp inom 14 dagar från det datumet man fått sitt köp.

Produktbeskrivning:

1: Stöd för puls (5V eller 24V pulssignal), analog (0-10V), Modbus RS485-styrning.

2: Stöd för CNC- och PLC-system.

3: Om du vill ansluta en 24V pulssignal måste två 2K 1/4W motstånd seriekopplas mellan P+ och D+, annars kommer drivenheten att brinna ut.

4: Motorn med broms behöver anslutas till en extern 24V strömförsörjning och relä.

5: Inställningar för påslagning:

- Ändra P-036 till 1 (bakåtgående riktning) 0 (framåtgående riktning) motorriktningsomvandlingsparameter

-Ändra P-098 till 1 (Intern aktivering) 0 (Extern aktivering)

- Ju större den elektroniska utväxlingsparametern P-029 är, desto högre hastighet

-Tryck och håll ner bekräftelseknappen på E-SEF, så visas DONE för att indikera att sparandet lyckats. Efter att alla parametrar är inställda, stäng av strömmen och starta om den.

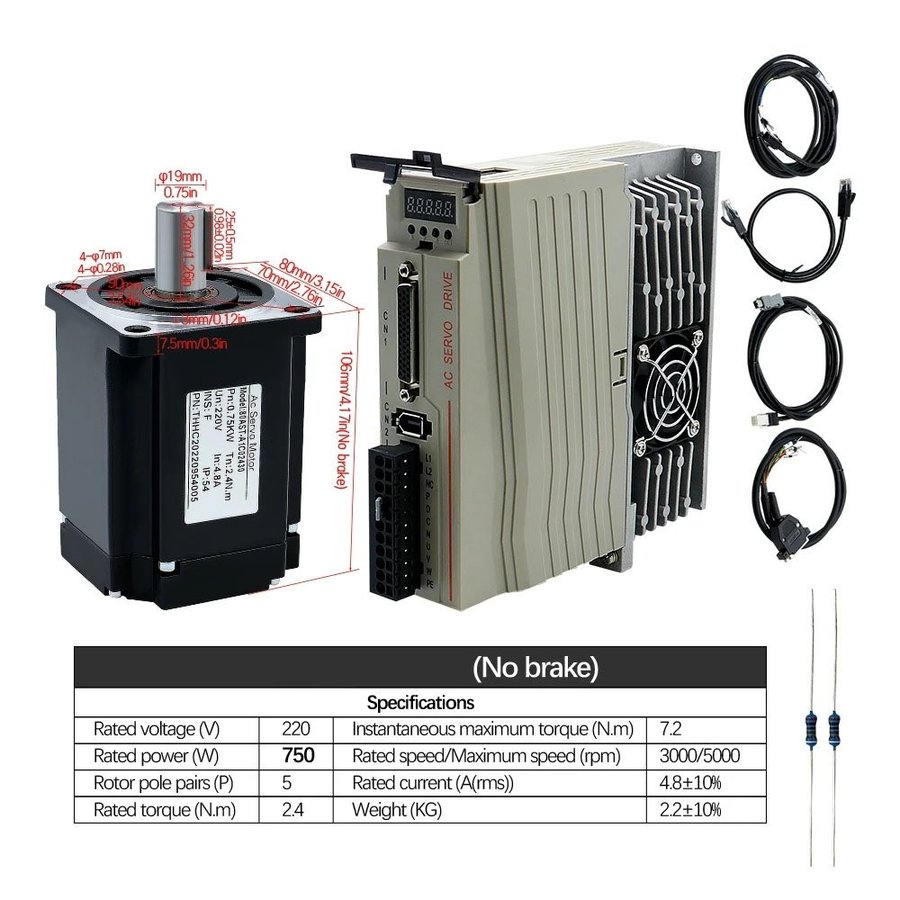

Utvärderingsparametrar:

Nominell effekt (W): 750

Märkspänning (V): 220

Rotorpolpar (P): 5

Nominellt vridmoment (Nm): 2,4

Momentant maximalt vridmoment (Nm): 7,2

Nominellt varvtal/maxvarvtal (rpm): 3000/5000

Märkström (A): 4,8 +/- 10%

Momentan maximal ström (A): 14,4 +/- 10 %

Momentkoefficient (Nm/A): 0,5 +/- 10 %

Motelektromotorisk kraftkoefficient (X10 V/rpm): 33,2 +/- 10 %

Resistans (Omega): 1,6 +/- 10 % (20 °C)

Induktans (mH): 9,5 +/- 20 % (20 °C)

Tröghetsmoment (X10V/rpm): 1,72 [1,77] +/- 10%

Maximal radiell belastning (N): 392

Maximal axiell belastning (N): 147

Vikt (kg): 2,2[3] +/- 10 %

Kodarupplösning: 10000 ppm

Skyddsstruktur: IP65

Isoleringsklass: F

Isolationsresistans: 20m Omega eller mer DC500V

Isolationshållfasthetsspänning: AC 1500V 1 minut

Vibrationsnivå: Driftsklass A

Rotation: Framåtriktad riktning, sett från lastsidan, moturs (CCW)

Omgivande miljö:

-Temperatur -20°C ~ 40°C, luftfuktighet 20% ~ 80% RF (ingen kondens), höjd under 1000 meter

-Temperatur -20°C ~ 60°C, (ingen isbildning) Luftfuktighet 20%?80%RH (ingen kondensation)

Slaghållfasthet: 98 m/s²

Jordbävningsmotstånd: 49 m/s²

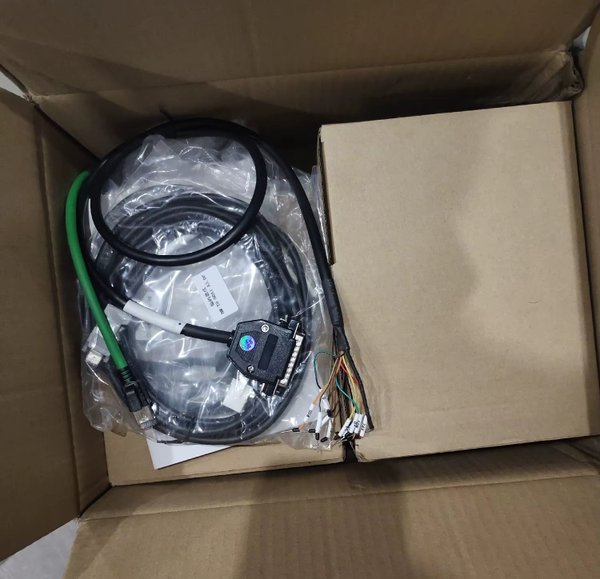

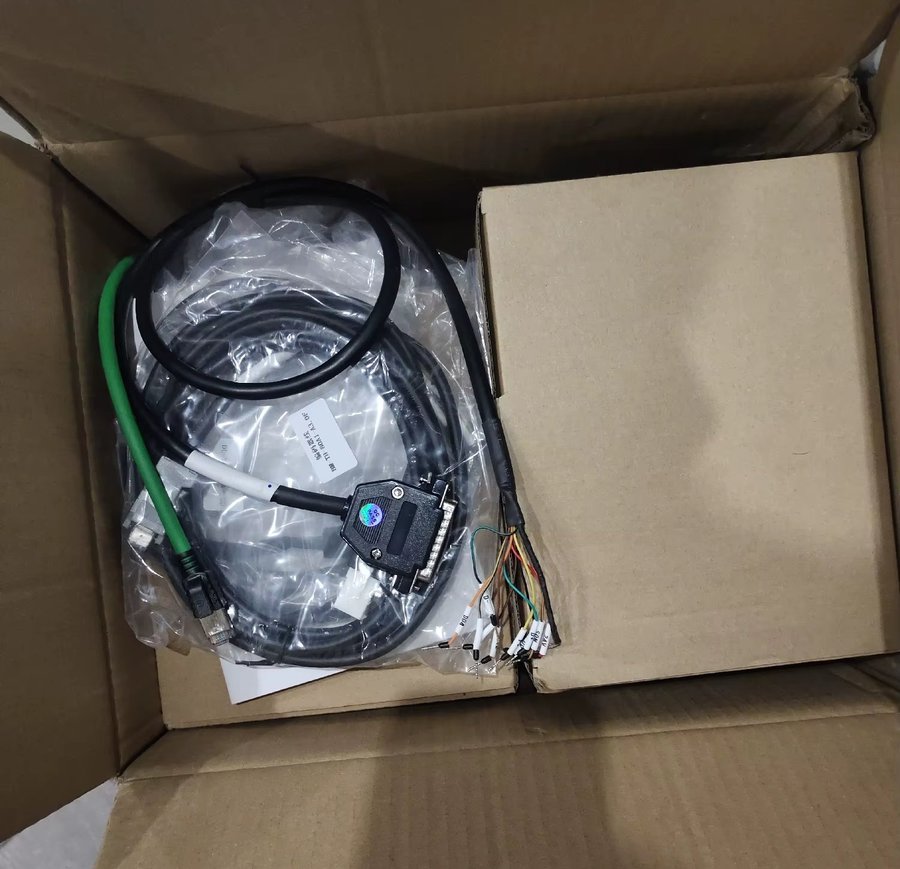

Paketinnehåll:

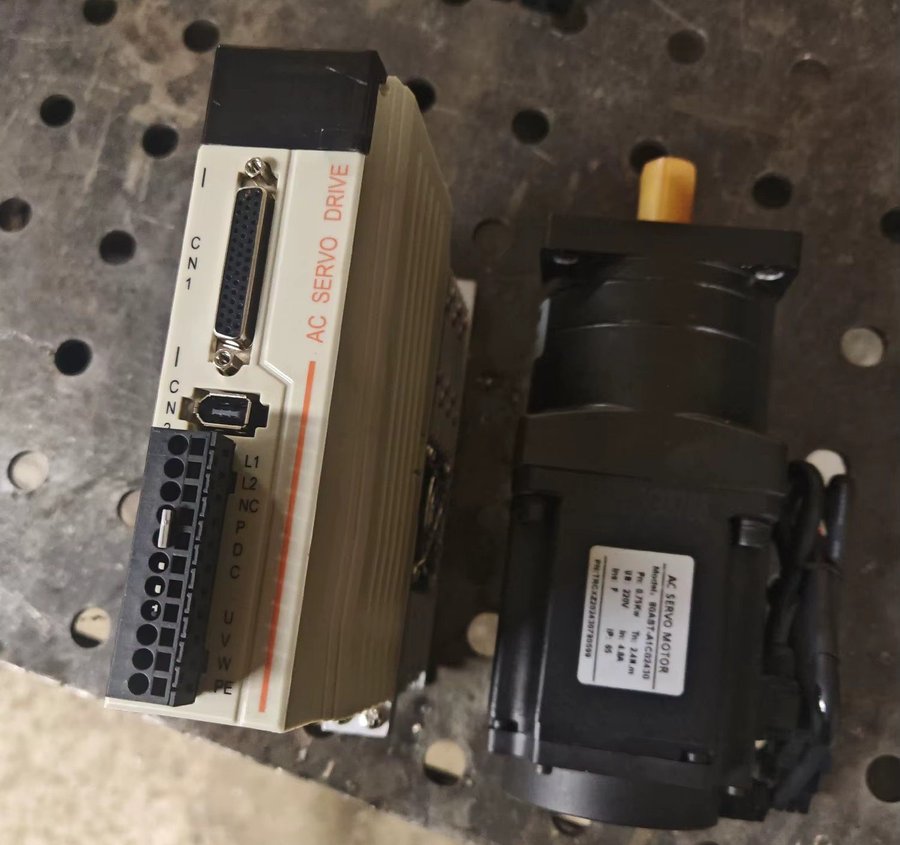

1 x 750W servomotor (17-bitars absolut)

1 x AC-drivning

1 x 3m kodarkabel + nätsladd

1 x Styrsignalkabel

1 x 2K 1/4W motstånd

1 x RS485-kabel
