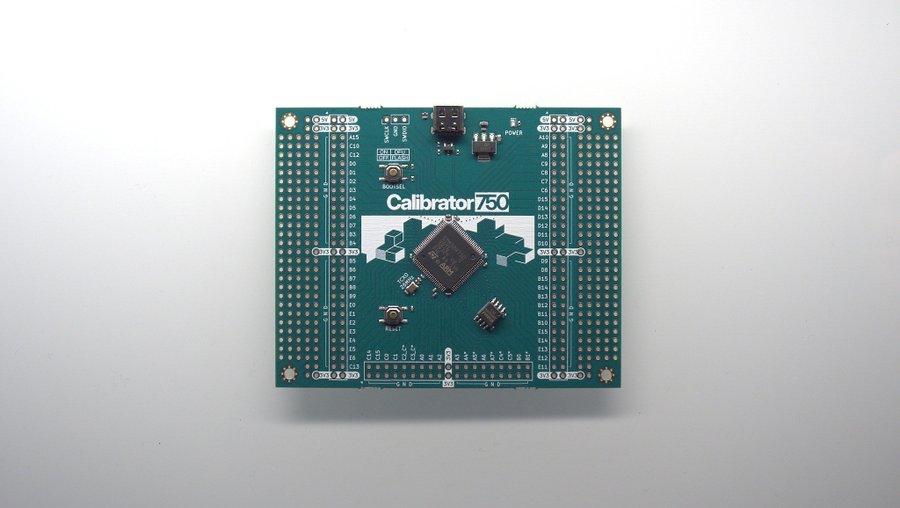

Calibrator750, STM32H750 480 MHz, 16MB qspi flash, 26MHz TCXO

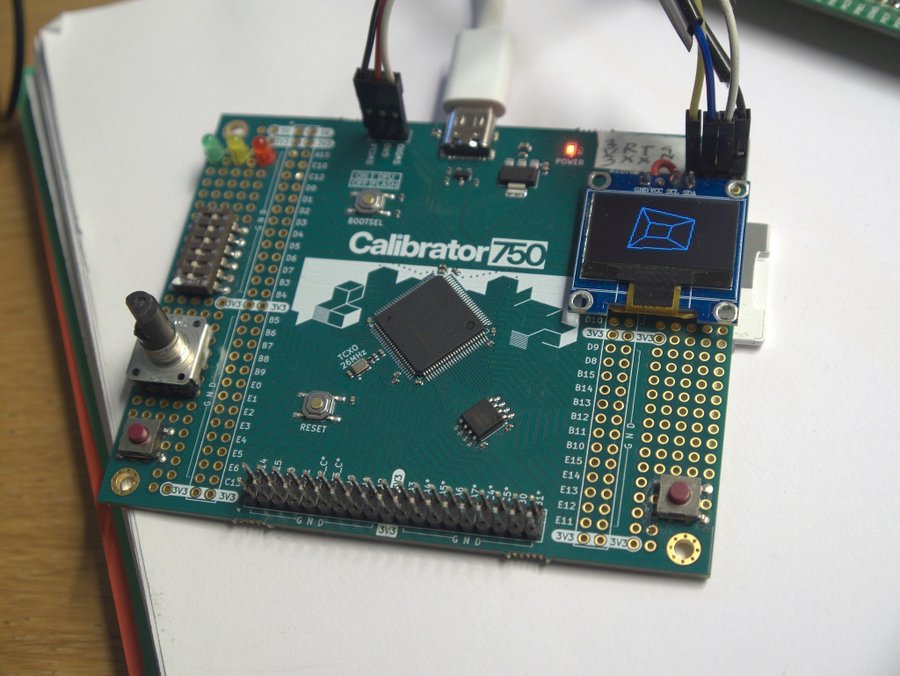

(Bild 3 är ett exempel på hur Calibrator750 kan byggas ut – så du ser vad man kan göra med lite fantasi.)

Läs mer:
https://noisesculptors.com/products/calibrator750

Varför annorlunda?

GND bredvid varje signalpinne. Lättare felsökning, stabilare mätning, mindre brus – koppla GND+signal som twisted pair.

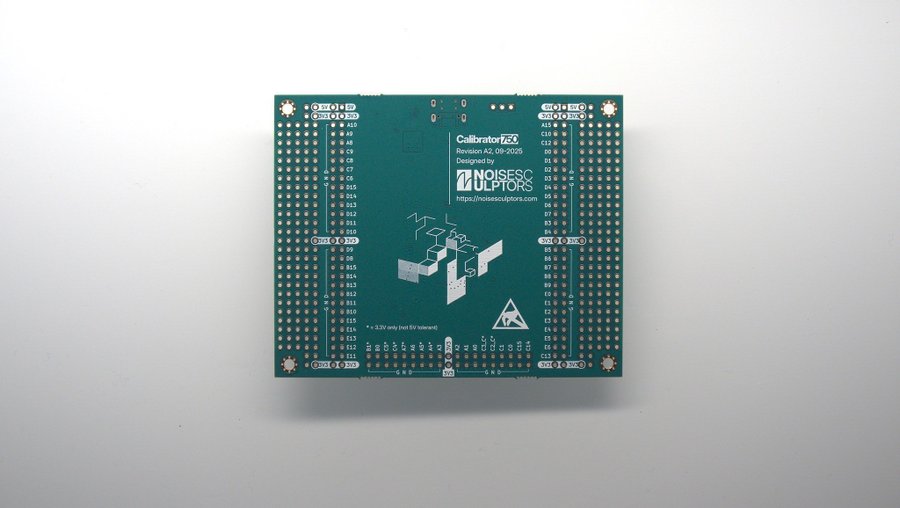

Prototypytor på båda sidor om kortet för snabb löd-hackning.

USB-C (ström/USB-device), tydliga brytpunkter för I²C/SPI/UART/timers.

Designad för snabb iterering (fungerar fint med RAM-körning via vår “trampoline”).

Prestanda / mjukvara

STM32H750 (Cortex-M7 @ 480 MHz, FPU, 1 MB SRAM, 128KB flash)
16MB qspi flash
26MHz TCXO

OLED-drivning (SSD1315 I²C) demonstrerad ~200 FPS @ 3.3 MHz I²C – kod finns.

Repon: bare-metal (utan HAL) + Zephyr board definition
https://github.com/NoiseSculptors

Ingår i paketet

1× Calibrator750 utvecklingskort

Skick
Nytt/nyskick, oanvänt.

Frakt & betalning
Köparen betalar frakt. Avhämtning ok!
