OBS! SENASTE VERSIONEN V5.6E V2!

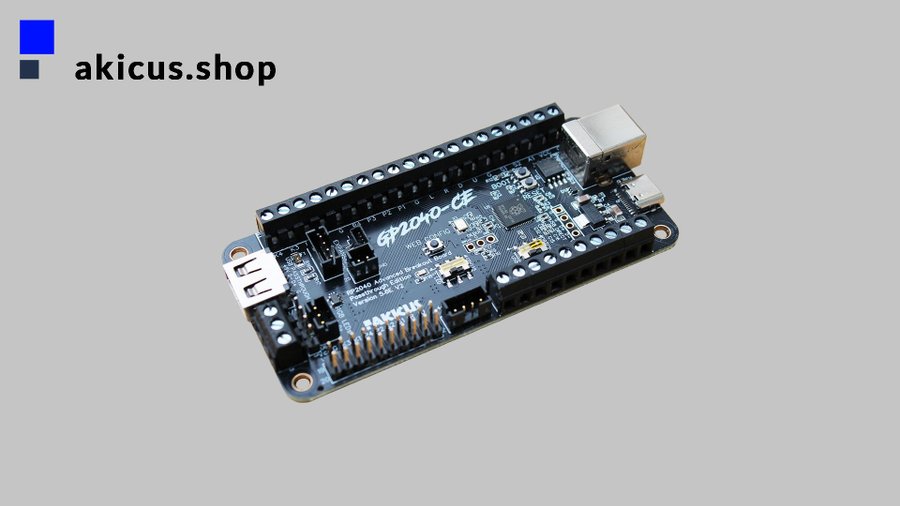

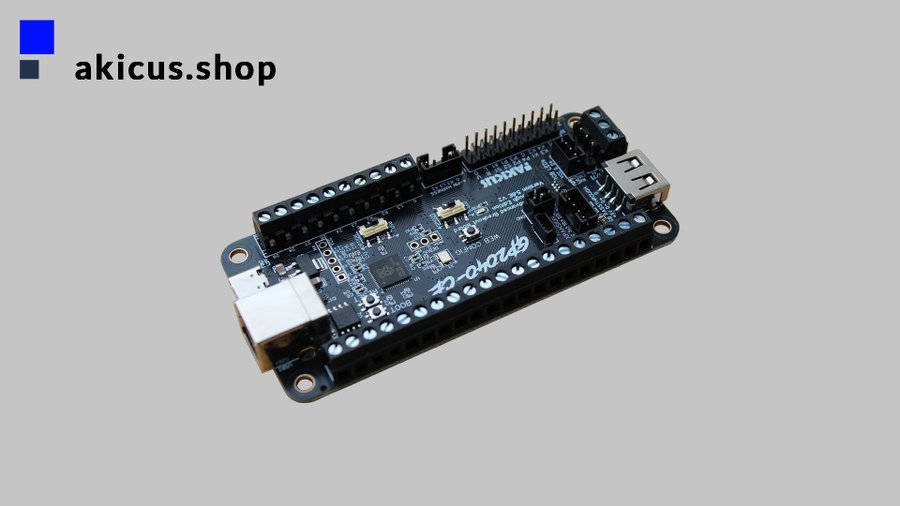

RP2040 Advanced Breakout Board - USB Passthrough Edition V2 är en pcb för arkadsticka / fightsticks.

Designen är baserad på vår gamla Akishop-Customs PS360+ (senare Brook pcbs) så den kommer passa perfekt på de flesta platser utan problem.

Den använder samma chip som sitter på Raspberry Pi Pico men som nu har alla GPIO pins tillgängliga vilket betyder att man enkelt kan koppla in allt man behöver plus lite till.

Denna specifika modell har en inbyggd USB-Passthrough för PS4/PS5/Xbox One när man t.ex använder en Mayflash Magicboots.

Mjukvaran som driver allt är open source och består av mängder med funktioner och kan laddas ner här när ni vill uppdatera:
https://gp2040-ce.info/#/download

Några funktioner inkluderar:
°Fem olika "input modes": XInput, Nintendo Switch, PS4, PS3 och Keyboard.
°Mindre än 1ms "input latency" I alla "input modes".
°Multipla SOCD "cleaning modes".
°Vänster och Höger thumbstick emulering.
°Turbo och Turbo LED med valbara hastigheter.
°RGB LED support per knapp.
°PWM Player indikator LED support (bara XInput).
°Multipla LED profiler.
°Support för displayer (128x64pix).
°Webkonfiguration Support - Ställ in all via en browser.

- Kretskortet har original, svarta, vertikala JST-kontakter som jag importerat från JST (Osaka, Japan), allt enligt bilderna ovan.
- PCB gjord med ENIG ytbehandling för bättre kvalitet.
- Terminalblock for nästan alla inputs vilket för denna version den enklaste att använda.
- Senaste Version - 5.6E V2.

/////////////////

Baserad på RP2040 Advanced Breakout Board från GP2040-CE projektet som ni hittar här:
https://github.com/OpenStickCommunity/Hardware/tree/main/RP2040%20Advanced%20Breakout%20Board%20-%20Passthrough

Copyright 2023 TheTrain and n-i-x
