Heathkit HW-101 SSB Transceiver. En klassiker inom amatör radio världen.

Denna modell är känd för sin fullständiga täckning av alla amatörradiofrekvenser utan dyra tillbehör. Den har en mottagare som presterar bra och en sändare som kan användas via VOX på SSB och CW.

Tillverkades av amerikanska företaget Heathkit under 1960- till början av 80-talet.

Den var och än idag mycket populär bland radioamatörer
( Kallades "ham radio operators") under sin storhetstid.

Typ: HF (High Frequency) transceiver

Frekvensområden: Täcker flera av de klassiska amatörradiobanden, som 80, 40, 20, 15 och 10 meter

Mode: CW (morsekods drift) och SSB (single sideband tal)

Effekt: Upp till 100 watt uteffekt

Teknik: Byggd med vakuumrör (rörteknik), inte transistorer

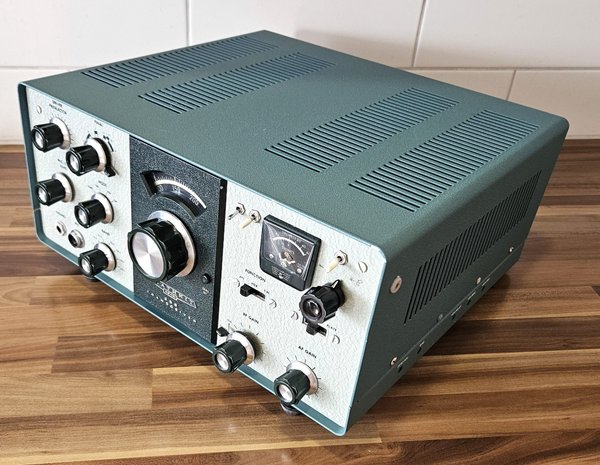

Yttre utseende:

Stålchassi med frontpanel i grått och grönt, med metall- och plastdetaljer.

Storlek:ungefär som en liten mikrovågsugn – 35–40 cm bred, 25 cm djup, 15 cm hög.

Många reglage:Rattarna täckte funktioner som frekvensinställning (VFO), sänd-/mottagning, bandval, styrka, ton, m.m.

Stor analog frekvensskala – ett fönster med en "rullande" skala visade aktuell frekvens.

Vikt: 7,1 kilogram

:::::Lite Heathkit HW-101 historia::::

Kommunikation på långdistans: Radioamatörer använde HW-101 för att prata med andra operatörer över hela världen.

Experiment: Många radioamatörer använde den för att experimentera med antenner, modulation och andra tekniska aspekter av radiokommunikation.

Nödsituationer: Användes också ibland för nödradio (emergency communication), särskilt innan mobiltelefoner och internet fanns.

Byggsats: Den såldes som en byggsats – användaren fick själv montera ihop den. Det var ett populärt sätt att lära sig elektronik på. Alla komponenter och delar kom i en låda tillsammans med en väldigt detaljerad byggmanual.

Stegvis uppbyggnad:

Komponentplacering: Motstånd, kondensatorer, spolar, rörsocklar m.m. löddes fast på kretskort eller direkt på lödpunkter.

Kablage och panelmontering: Man monterade reglage, kontakter, mätinstrument och rattar på frontpanelen.

Lödning och kontroll: Allt löddes för hand. Manualen innehöll bilder och scheman, ofta i färg.

Slutjustering och testning: När allt var klart behövde man kalibrera och testa enheten – ibland med hjälp av en RF-generator eller annan mätutrustning.

Vad krävdes?

Verktyg: Lödstation, skruvmejslar, tång och ibland mätinstrument som multimeter eller oscilloskop.

Tålamod: Bygget kunde ta 20–40 timmar beroende på erfarenhet.

Ingenjörskunskap? Nej! Heathkit riktade sig till hobbyister – manualen var gjord så att nästan vem som helst kunde följa den.

--

Tips:

Byt rören V10 och V11 från 6HS6 till 6AU6 för att reducera korsmodulationen.
Ändra värdet på R113 från 1kO till 10kO. Lägg till ett motstånd på 10MO mellan pinne 3 på nollställningspotentiometern och ben 2 på T102 för att förbättra S-meterfunktionen.
Lägg till ett motstånd på 10kO parallellt över primärlindningen på T103 för att ytterligare förbättra S-meterfunktionen och för att starka signaler skall låta klarare.
Ersätt motstånd R202 med en bygel för att öka utnivån. Bytt motstånden R107 till 100kO 1W och R106 till 33kO 1W för att stoppa S-meterdriften. Slutligen gör en total omtrimning av hela transceivern. Sen är den som en helt annan mottagare.

Om denna Heathkit HW-101 har denna modifiering kan jag tyvärr inte veta pga jag ej har öppnat den
.

245 sidors detaljerad Heathkit HW-101 Manual för nerladdning kan fås om det önskats efter vinnande bud.

.
