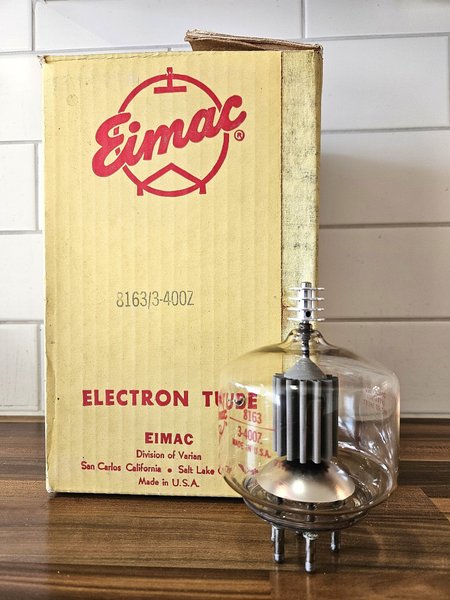

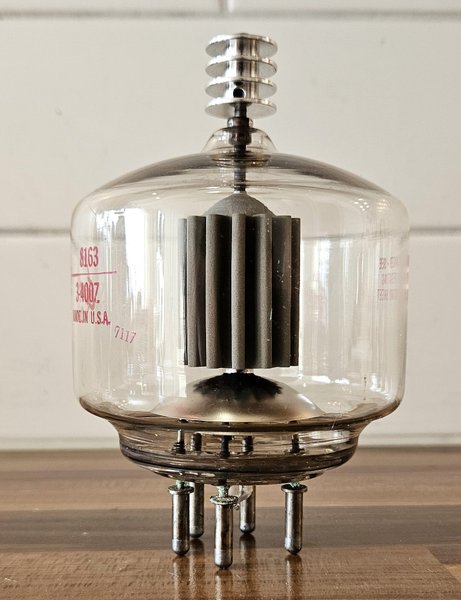

Eimac 3-400Z med original kartong är ett välkänt elektronrör (även kallat vakuumrör) som ofta används i högfrekvensförstärkare, särskilt i amatörradio och sändarapplikationer. Här är en översikt över dess egenskaper och användningsområden:

Tekniska specifikationer (kortfattat):
Specifikation och Värde:
TypTriod ---- (effektriod)
Max anodspänning ---- 4000 V (vanligtvis runt 3000 V)
Max anodströmca ---- 400 mA
Effektutgång ---- Upp till ca 1000 W (1 kW)
Värmespänning ---- 5,0 V
Värmeström ---- ca 14 A
Kylning ---- Luft (obligatorisk fläktkylning)
Sockeltyp ---- 5-pin (specialtyp – luftkyld)

Vanliga användningsområden:
Amatörradio (HF/SSB/CW) – ofta i linjära förstärkare för band från 160 m till 10 m.
Broadcast och militära applikationer – äldre men robusta konstruktioner.
Experimentella förstärkare – tack vare dess krafttålighet och pålitlighet.

Viktigt att tänka på:
Kräver högspänning och korrekt kylning. Användning utan tillräcklig kylning leder snabbt till överhettning och skador.
Eimac 3-400Z används främst som ett effektrör i högfrekvensförstärkare där höga uteffekter krävs. Här är en sammanställning över de vanligaste användningsområdena:

Huvudsakliga användningsområden för Eimac 3-400Z
1. Amatörradio (Hamradio)
Vanlig i HF linjära förstärkare för sändaramatörer (t.ex. 160–10 meterbandet).
Används för att öka uteffekten från typiskt 100 W till 600–1000 W PEP (peak envelope power).
Röret kan köras i AB2-klass för linjär förstärkning vid SSB och CW.

2. Sändare för kommersiell radio och militär användning
Förr i tiden vanligt i kortvågssändare för broadcast (AM, RTTY, etc).
Förekommer i äldre militära HF-sändare från 1950–70-talet.

3. Experimentella och forskningsändamål
I laboratorier där man behövde kontrollerbar högfrekvent uteffekt.
Används ibland i plasma- eller RF-uppvärmningsutrustning.

4. PA-förstärkare (förr) – musik & ljud
Inte särskilt vanligt, men förekom i vissa vakuumrörsbaserade ljudförstärkare för mycket hög effekt.
Dock är röret främst anpassat för RF (radiofrekvens), inte ljud.

Varför valdes just 3-400Z?
Stark och tålig konstruktion – klarar höga spänningar och strömmar.
Billig i förhållande till uteffekt (när den fanns i produktion).
Enkel att använda – triodkonstruktion utan gallerförspänning behövde.

Kylning av Eimac 3-400Z:
Kylning är avgörande för att förhindra överhettning och maximera livslängden på Eimac 3-400Z-röret. Här är en komplett genomgång för att ge ditt rör rätt kylning:
Kylning av Eimac 3-400Z – så gör du det rätt:

1. Typ av kylning: Luftkylning (tvångskylning)
Eimac 3-400Z är designat för att kylas med tvångsluft via dess luftkylningsbas (den breda "radiator"-delen längst ned på röret).

Viktigt:
Naturlig konvektion räcker inte – en fläkt måste användas.
Röret ska ha laminär luftström riktad upp under kylflänsen.
Luftflödet ska vara konstant under drift.

2. Fläktspecifikationer (rekommenderat minimum)
Parameter och Rekommenderat värde:
Luftflöde ---- 15–20 CFM (ca 25–35 m³/h)
Tryck ---- Måste klara visst statiskt mottryck
Ljudnivå ---- Helst låg om det är för hemmabruk
Drifttid ---- Kontinuerlig (100% duty cycle)

3. Förslag på fläktlösningar
Färdiga fläktar (AC eller DC)

AC axialfläktar (t.ex. 230 V): Enklast att koppla direkt till nätspänning.
DC fläktar (t.ex. 12/24 V): Kräver separat strömförsörjning men ofta tystare.

Exempel:
Sunon 120 mm fläkt, 230 V, 20 CFM
Noctua 120 mm (12 V DC, tystgående) – kan användas om luftkanal styrs effektivt.

Turbofläktar eller radialfläktar
Om du behöver bygga en luftkanal där luft måste tryckas upp genom ett rör (t.ex. för vertikal montage), är radialfläktar eller "squirrel cage" mycket effektivare.

4. Bygg kylsystemet rätt
Monteringstips:
Bygg ett rörhölje (chimney) runt röret i plexiglas eller glimmer för att koncentrera luftflödet uppåt genom kylflänsen.
Placera fläkten under röret (blåser uppåt).
Se till att inga luftläckor finns mellan fläkt och rörets botten.

Temperaturövervakning:
Du kan montera en termistor eller IR-temperaturmätare vid anoden för att övervaka.
Kylflänsen får inte bli varmare än ca 120–150 °C.

Tips från verkligheten (amatörradioentusiaster):
En 12V datorfläkt med anpassad tunnel fungerar faktiskt bra om den blåser direkt underifrån genom en bra luftkanal.
Vissa använder ugnsfläktar i experimentella byggen med lyckade resultat.

PS:
Har vänt och skakat röret lite. Inga ljud av skrammel eller något.
Historian på denna är från en person som var en amatörradio amatör i stor skala under 60 år samt att personen i fråga också arbetade under 60-70-talet som utomlands radio montör för LM Ericsson på Grönland och Saudi Arabien samt radio montör på Arlanda. Nu när när denna person är över 80 år så har jag frågat honom om detta rör och enligt honom är röret helt. Tyvärr kan jag inte mäta filamentet på röret. Röret har legat skyddad i ett skåp i mer än 40 år
.
Lycka till med buden

Ps: Jag ger omdöme efter köparen
--------------------------------------
Jag ansvarar inte för leveransen när jag har lämnat in brevet/paketet hos mitt ombud.
Vinnaren betalar mig via Tradera.
Vinnaren betalar också frakten .
Se gärna mina övriga annonser. Jag samfraktar gärna efter överenskommelse.

Lycka till med buden
