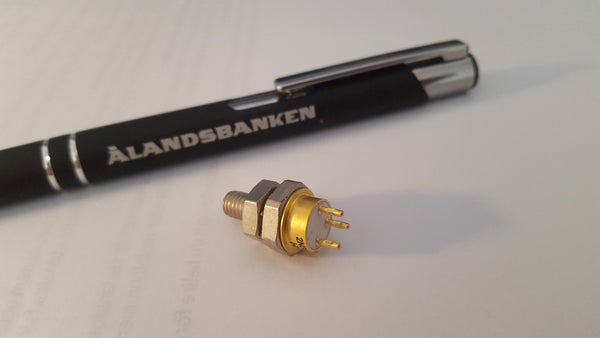

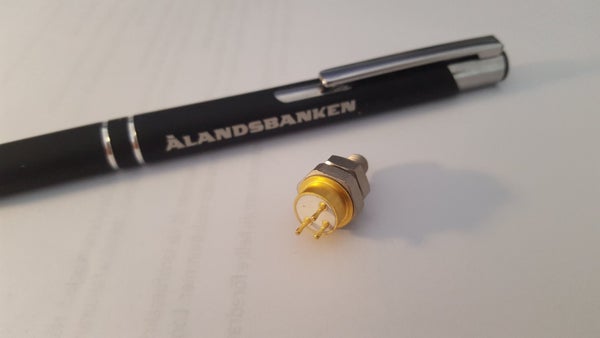

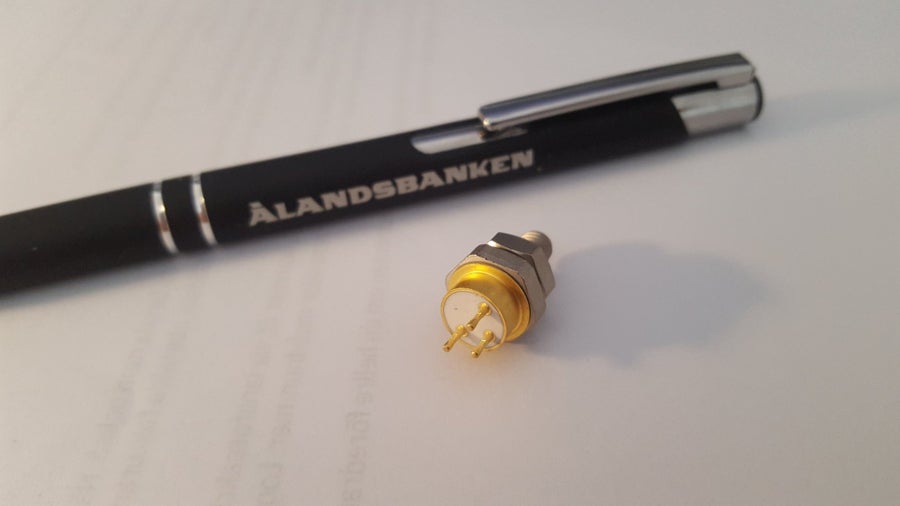

VHF slutstegstransistor 2N3632

2N3632 från bland annat Motorola och RCA:
Slutstegstransistor lämplig för t.ex. 2-meters bandet.
Ny och oanvänd.

Allmän översikt

• Transistortyp: Kisel NPN epitaxial planar "overlay"-transistor
• Avsedd användning: VHF-sändare, effektförstärkare (Klass A, B och C), oscillatorer och frekvensmultiplikatorer.
• Kapsling: TO-60 (skruvmontering med isolerade stift/stud)

Absoluta maxvärden (Maximum Ratings vid C = 25C)

ParameterSymbolVärdeEnhetKollektor-bas-spänning (öppen emitter) 65V
Kollektor-emitter-spänning 65V
Kollektor-emitter-spänning (öppen bas) 40V
Emitter-bas-spänning (öppen kollektor) 4,0V
Kollektorström (toppvärde / peak) 3,0A
Kollektorström (kontinuerlig) 1,0A
Total effektförlust 23W

3. RF-prestanda

• RF-uteffekt: 13,5W vid 175MHz med en drivning på ca 3,5 W och verkningsgrad 70%
• Frekvensområde: Optimerad för VHF-bandet (användbar upp till ca 400 MHz, men bäst prestanda runt 100–175 MHz).
