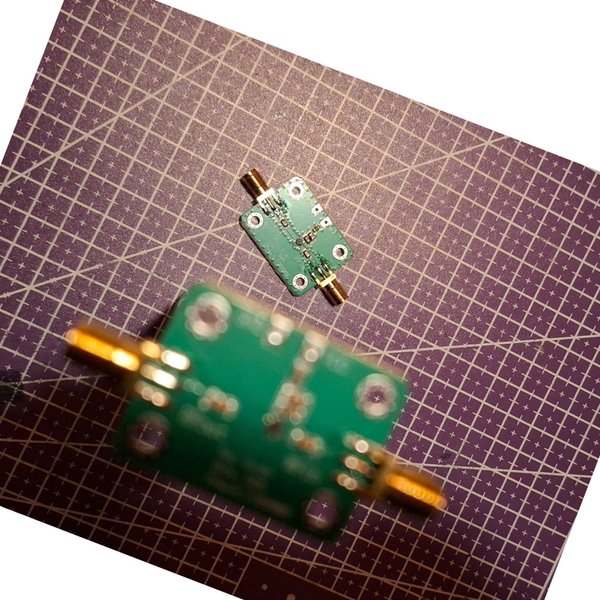

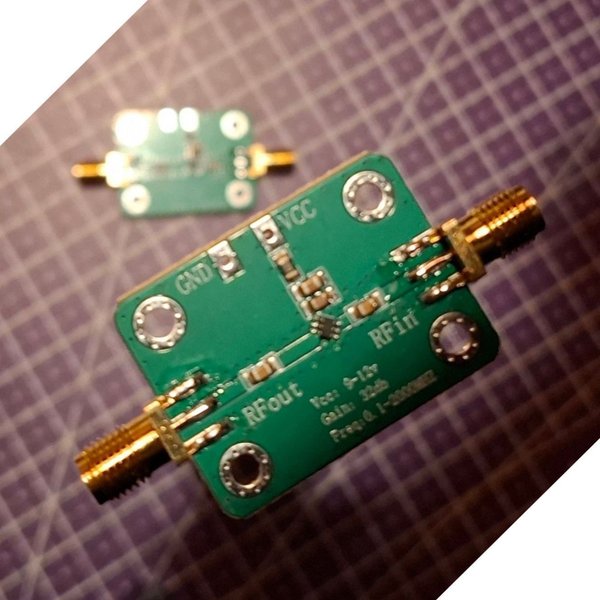

Wideband 32dB low noice amplifier 0.1-2000 MHz
9--12v

Driftfrekvens: 0,1-2000 MHz
Förstärkningsvinst:
F=0,1 MHz, vinst=32 dB
F=500 MHz, vinst=31 dB
F=1000 MHz, vinst=29 dB
F=1500 MHz, vinst=25 dB
F=2000 MHz, vinst=20 dB
Maximal uteffekt: +10 dBm (10 mW)
Spänningsmatning: 9-12 VDC
Systemimpedans: 50 ohm

Tips:
1. När arbetsfrekvensen är mindre än 500 MHz, uppnås en bra vinstplanhet, som kan bli mindre än 1 dB efter noggrann justering. Ju lägre frekvens desto högre vinstkonsistens.
2. Förstärkarens arbetsfrekvens nedre gräns beror på in- och utgångskondensatorn, standardvärdet är 0,1 uF, som arbetar ner till 0,1 MHz. Genom att öka in- och utgångskondensansen kan man förlänga avstängningsfrekvensen; till exempel kan en kondensator på 10 uF arbeta ner till 5 kHz.
3. När matningsspänningen varierar mellan 5-8 V, kan förstärkaren användas som en variabel förstärkare, där vinsten ökar med ökande matningsspänning. Detta är lämpligt för radiofrekvensmottagningskretsar, där DA-kontroll av matningsspänningen används för att kontrollera förstärkarens vinst och automatisk vinstkontroll.
4. När matningsspänningen är mellan 8-10 V, kan lågfrekvensvinsten uppgå till 30 dB, vilket ger låg bruskoefficient och god stabilitet.
5. Vid en spänning på 12 V, nås maximal vinst, där lågfrekvensvinsten är 32,5 dB
