Revox A 77 / 4 spår

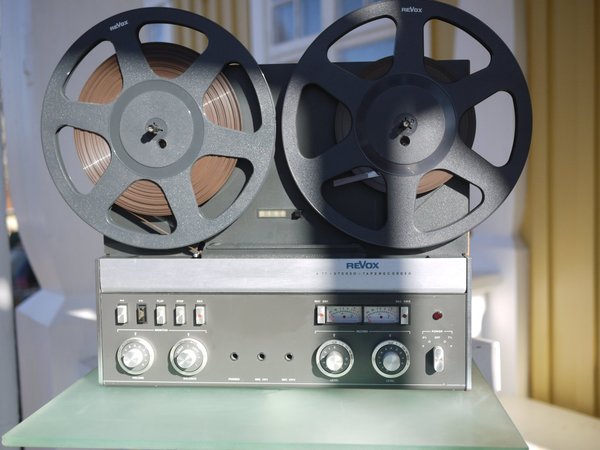

Revox A 77 / 4 spår. 9,5/19cm. Gott optiskt skick, se bilder.

--? Hobbyistmaskin: Play, framåt/bakåt och allt fungerar så här långt. Maskinen har dock stått oanvänd under en längre tid och behöver en översyn/service. Ett lock till knopp saknas. Utan tonband/spol, utan nätkabel.

(Andra A77-, B77- och Revox-enheter tillgängliga!)

Teknik: Revox

• Tillverkare: Revox
• Modell: A 77
• Tillverkningsår: 1967-1981
• Tillverkad i: Tyskland
• Färg: grå, silver, valnötskåpa
• Effektförbrukning: 70 W / med effektförstärkare max. 100 W
• Mått, horisontellt): 413 mm × 359 mm × 215 mm (B × H × D)
• Vikt: ca 15 kg
• Nypris ca: 1700 DM (listpris)

Anslutningar

• Antal utgångar: 3


  • 2 × utgång (cinch): 2,5 V / Ri 600 O
  • 1 × radio (DIN): 1,2 V / Ri 2,5 kO
  • 1 × Telefoner (jack 6,3 mm): 200-600 O
• Antal ingångar: 3


  • 2 × MIC (jack 6,3 mm / RCA) Låg: 0,15 mV / 50-600 kO / Hög: 2,5 mV / upp till 100 kO
  • 2 × Aux (cinch): 35 mV till 1 MO
  • 1 × radio (DIN): 2,5 mV vid 33 kO

Tekniska data

• Max. diameter Spoldiameter: 26,5 cm (10,5")
• Drivning: 3 AC-motorer med extern rotor (direktdrivning)


  • Ljudmotor styrd via mycket stabil oscillator och tachogenerator
  • 2 asynkrona lindningsmotorer
• Huvud: 3
• Spår: 2 eller 4, beroende på version
• Bandhastigheter: 9,5 och 19, ±0,2
• Glidning: <0,2
• Fluktuationer i synkroniseringen:
• Pitch fluktuationer:


  • vid 19 cm/s <±0,08 %
  • vid 9,5 cm/s <±0,1 %
• Övergripande frekvensrespons:


  • vid 19 cm/s: 30-20.000 Hz +2/-3 dB eller 50-15.000 Hz ±1,5 dB
  • vid 9,5 cm/s: 30-16.000 Hz +2/-3 dB eller 50-10.000 Hz ±1,5 dB
• Signal/brusförhållande: (över band, CCITT, kurva C):


  • vid 19 cm/s >61 dB
  • vid 9,5 cm/s >58 dB
• Avstånd till extern spänning: n.a.
• Distorsionsfaktor: <2 % (0 VU, 19 och 38 cm/s), <3 % (0 VU, 9,5 cm/s),
• Utjämning: NAB (inspelning + uppspelning) eller IEC (uppspelning)
• Dämpning av överhörning: mono: >60 dB, stereo: >45 dB (1 kHz)
• Dämpning av cancellering: =80 dB
• Förmagnetiserings- och annulleringsfrekvens: 120 kHz
