Lynx Studio Technology kabel CBL-AES1604

Lynx CBL-AES1604 är en specialtillverkad breakout-kabel designad för att användas med digitala ljudkort i Lynx AES16- och AES16e-serierna. Kabeln möjliggör överföring av åtta kanaler digitalt ljud (AES/EBU) samt word clock-synkronisering

Anslutningar:

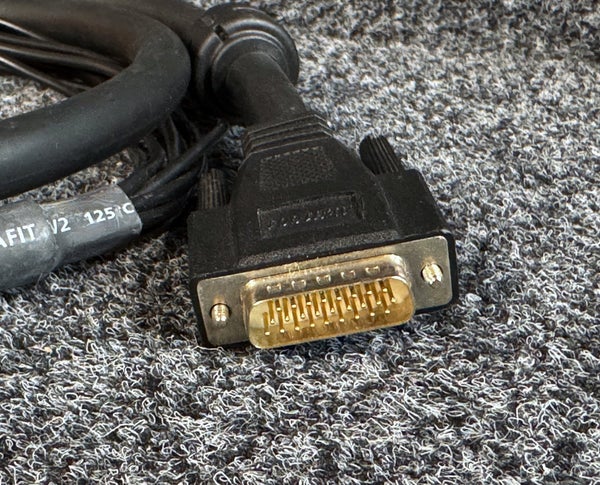

* Ljudkortskontakt: En 26-stifts high-density (DA-26HD) hane D-Sub-kontakt som ansluts direkt till ljudkortet.

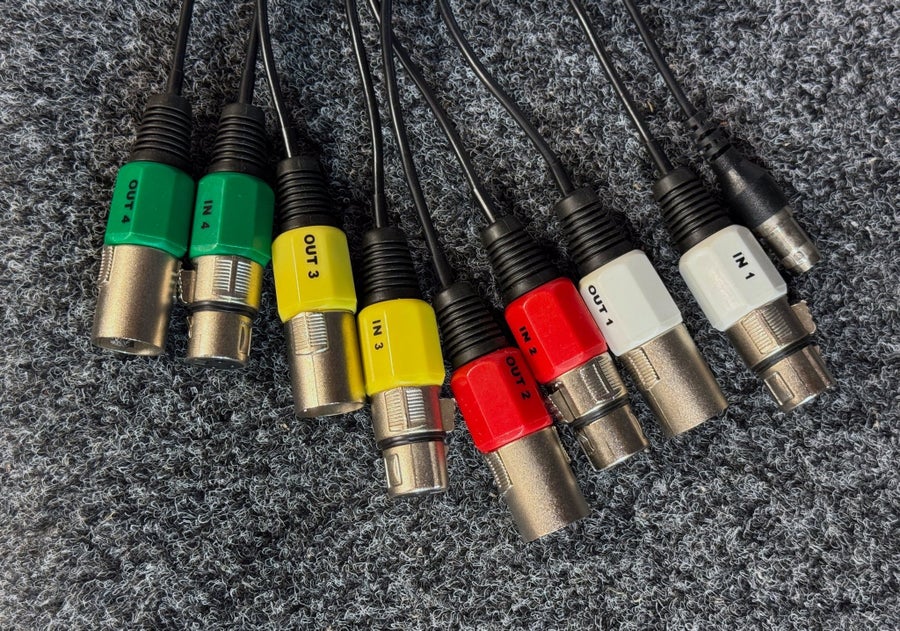

* Splitout XLR: Uppdelad till 4 XLR-honor (8 mono/4 stereo) och 4 XLR-hanar (8 mono/4 stereo). Tydligt märkta med färg vit, röd, gul, blå och tryck IN1, OUT1, o s v.
* Synkronisering: Inkluderar även BNC-kontakt för word clock.
* Kabellängd: Standardlängden är ca 1,8 meter (6 fot).
* Kabeltyp: 110-ohms skärmad kabel.

Ett kort ger 8 monokanaler = 4 stereo kanaler. För att få fullt stöd för 16 kanaler på ett AES16-kort krävs två stycken CBL-AES1604-kablar.
