Ljudet är mycket dynamiskt och förstärkarens kvalitet är typisk för 70-talets guldålder. HiFi-entusiaster kommer att bli imponerade av ljudet den producerar. Justerad för tomgångsström och DC-offset enligt servicemanualen.

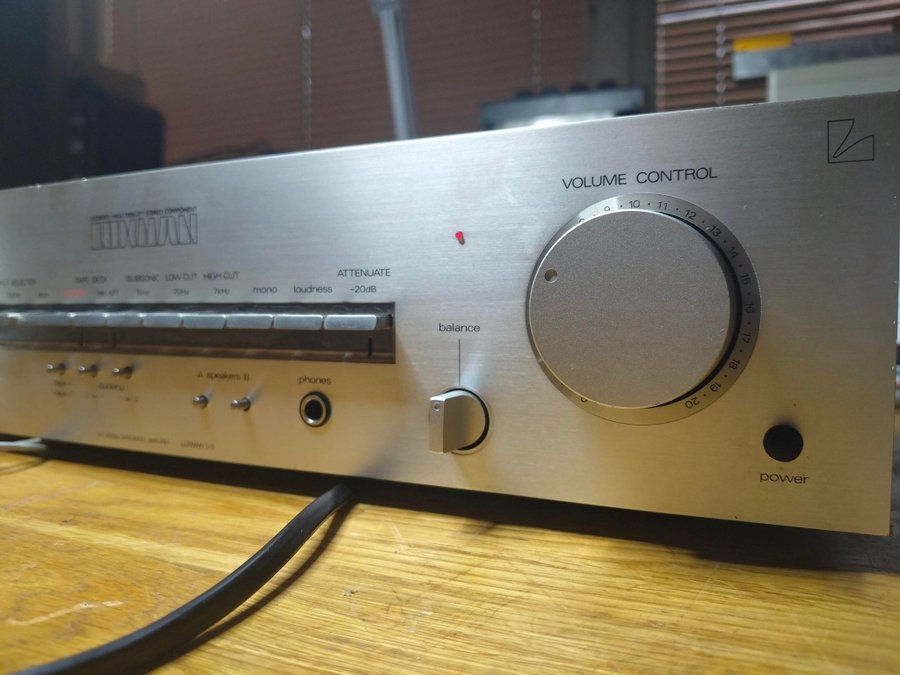

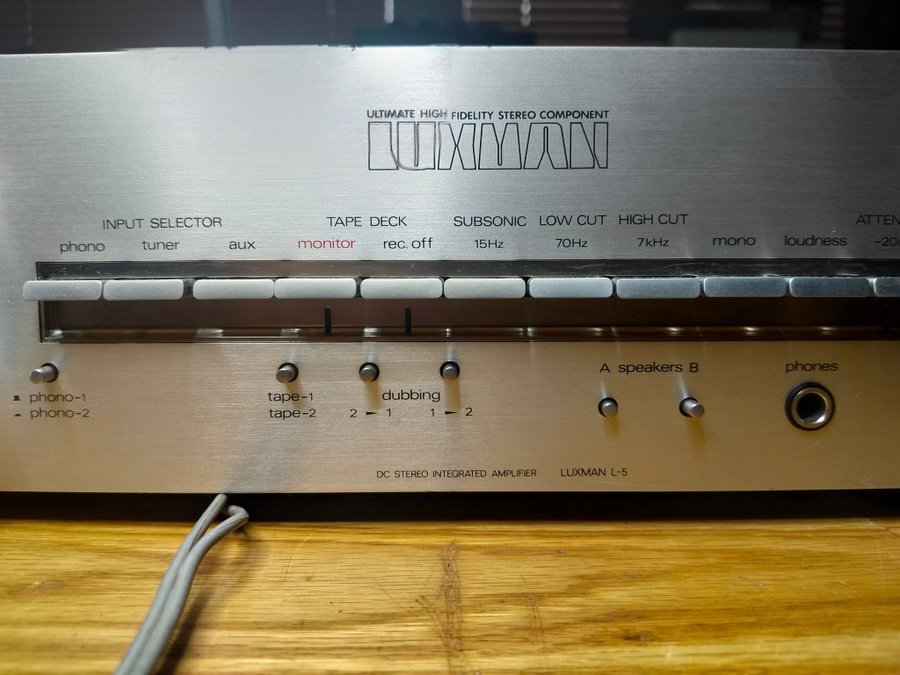

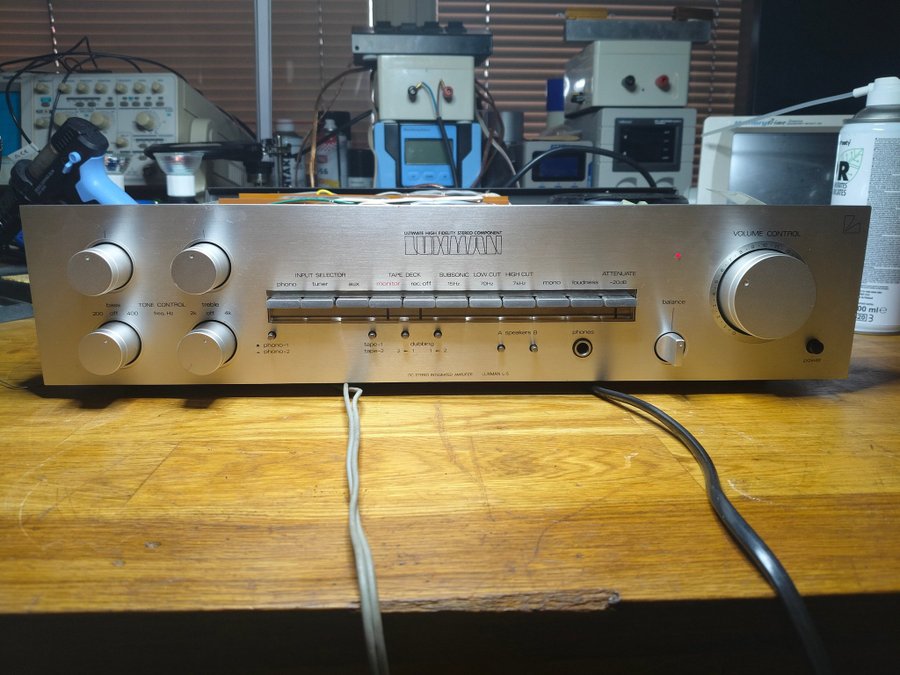

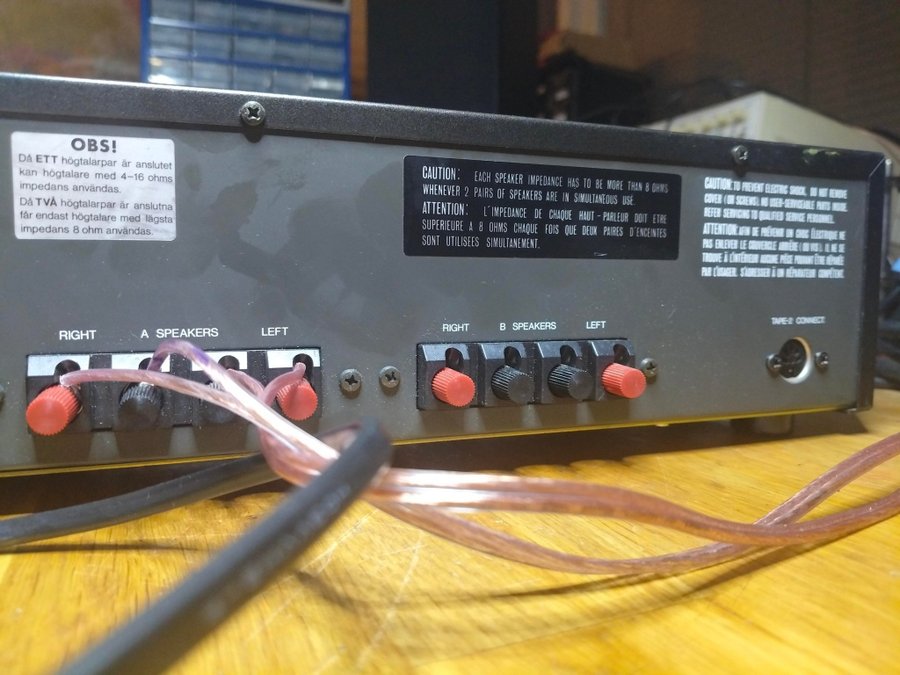

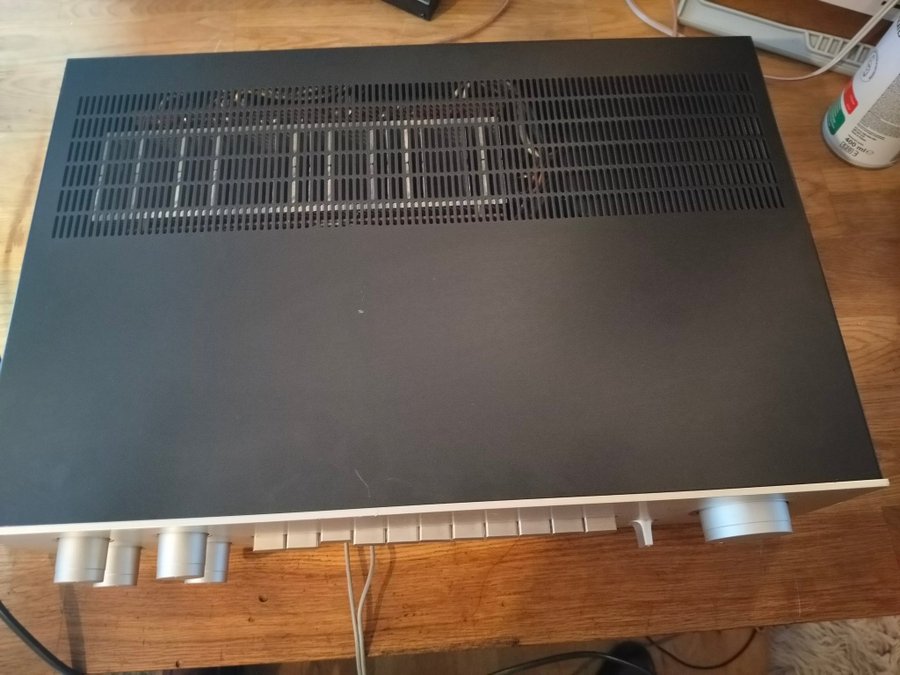

Säljer en Luxman L-5 DC stereo integrerad förstärkare. Denna förstärkare har ingångsväljare för phono, tuner och aux. Den har även tonkontroller för bas och diskant, samt subsonic, low cut och high cut filter. Möjlighet att ansluta två par högtalare (A och B). Anslutning för hörlurar finns också.

LUXMAN L-5/L-5B
¥ 89 800 (Släpptes i september 1978)
Kommentar
Denna förförstärkare utvecklades i strävan efter kvalitet i alla aspekter, inklusive prestanda, mekanism, funktion och design.

Effektförstärkarsektionen använder en DC-förstärkarkonfiguration utan tidskonstantkretsen i NFB-slingan, vilket är en av orsakerna till försämringen av transientresponsen. Dessutom minimeras problemet med drift på grund av fluktuationer i externa förhållanden som strömförsörjningsspänning och temperatur till en försumbar nivå genom att vidta elektriska och mekaniska åtgärder vid varje större punkt.
Effekttransistorn är noggrant vald för att ha hög genombrottshållfasthet och hög gränsfrekvens, drivtransistorn är EBT (ballast och transistor), och förförstärkarsteget drivs av konstant spänning och ström för att uppnå stabila högpassegenskaper med mindre notchdistorsion.

Förförstärkarsektionen består av en 3-stegs direktansluten equalizerkrets, en 2-stegs direktansluten plattförstärkarkrets och en 2-stegs direktansluten tonförstärkarkrets.
För att ytterligare minska distorsionsfaktorn och öka signal-brusförhållandet har vi dessutom genomfört en grundläggande granskning av kretsen och noggrant valt ut ultralågbrustransistorer med ett brett linjärt område, hög hög gränsfrekvens och låg kollektorutgångskapacitet. Dessa transistorer drivs av en negativ strömförsörjning, och en stor mängd ström passerar genom varje krets för att uppnå låg impedans.

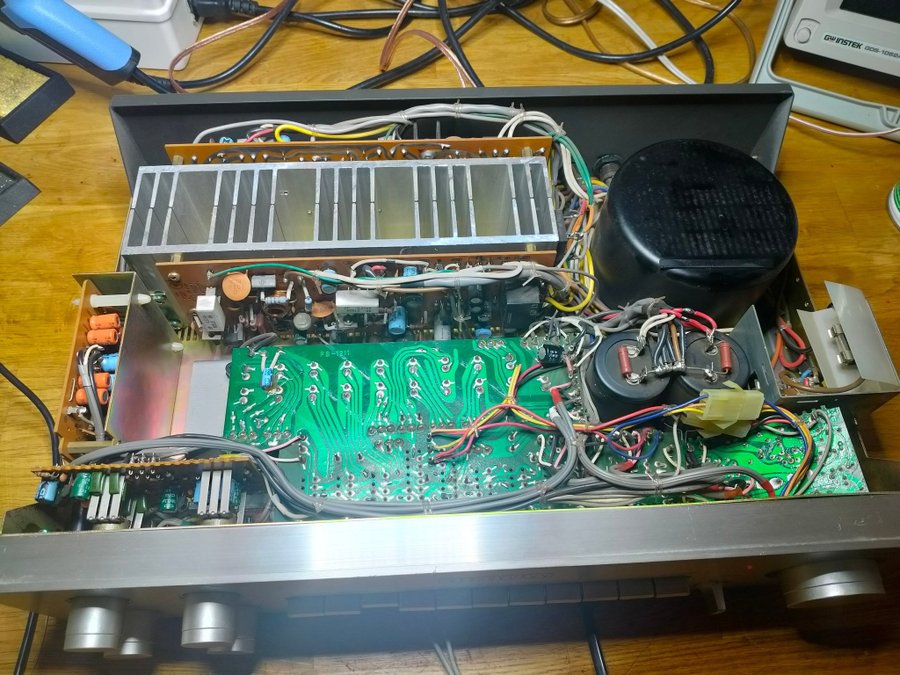

En stor toroidformad krafttransformator används för strömförsörjningssektionen.
Dessutom är förförstärkarsektionen, fördrivningssteget och effektsteget separerade för att förbättra strömförsörjningens effektivitet och distorsionsfaktoregenskaper.
Det är servat och intensiv testad, han låter

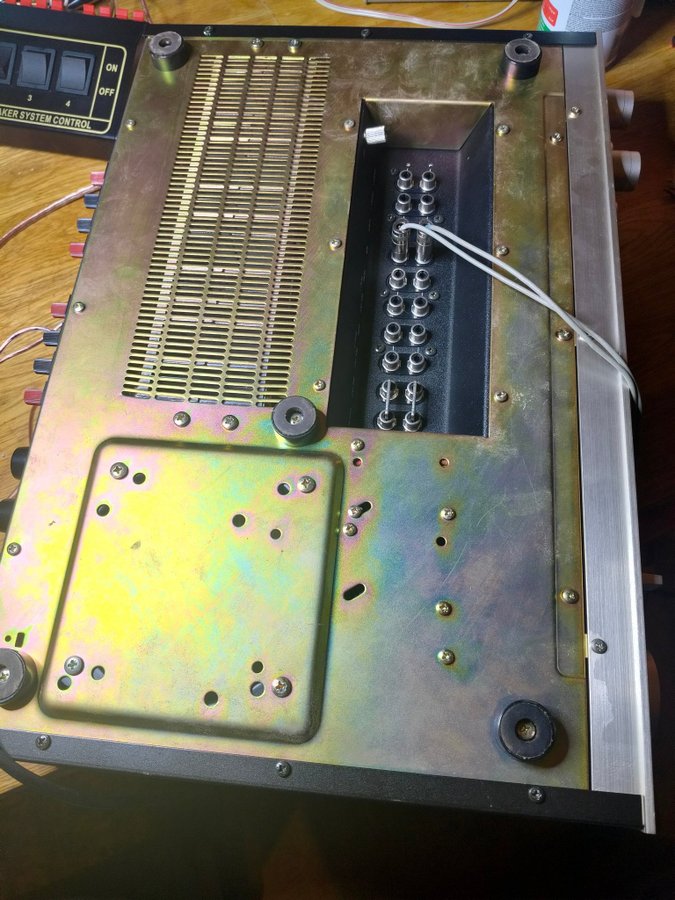

Ingångsterminalkortet är placerat längst ner för att förbättra prestandan genom att förkorta avståndet från varje ingångsterminal till förstärkarkretsen och aktivt eliminera skärmtråden.

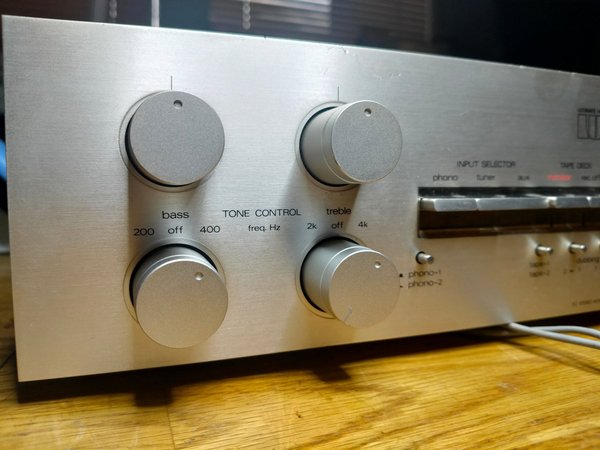

Tonkontrollen är av LUX-typ NF. Dessutom är kurvpunktsfrekvensen kopplad vid två punkter, en för hög frekvens och den andra för låg frekvens. Denna tonkontroll kan också gå förlorad.

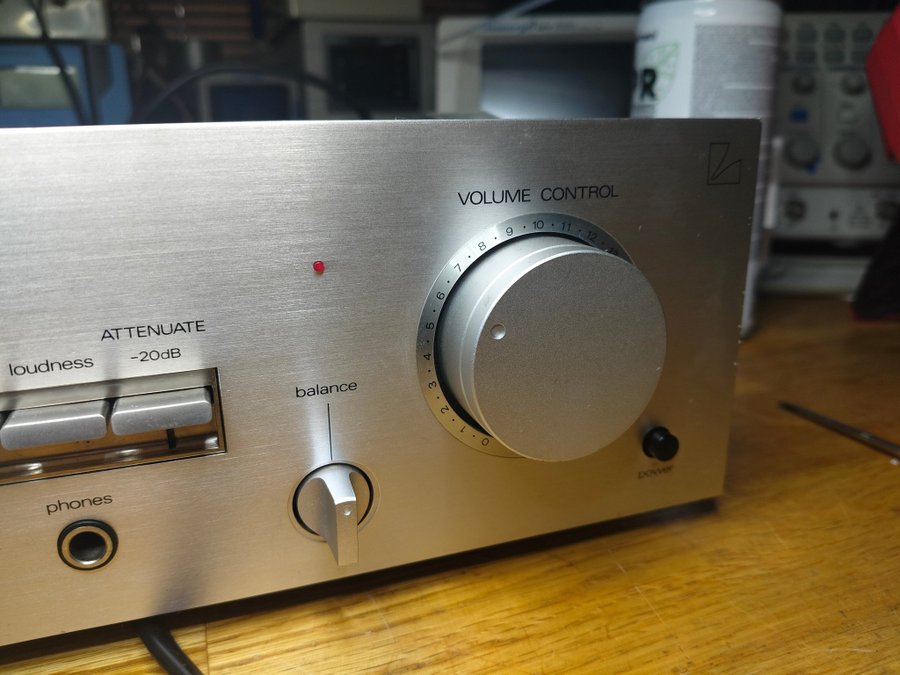

Andra funktioner inkluderar en subsonisk filterkrets för lågfrekvens och högfrekvens, en monitor- och dubbningsfunktion, en högtalarväljare, en ljudstyrkekontroll och en -20dB ljuddämpare.

Förförstärkarsektionen och effektförstärkarsektionen kan användas separat.

The preamp section consists of a 3-stage directly connected equalizer circuit, a 2-stage directly connected flat amplifier circuit, and a 2-stage directly connected tone amplifier circuit.
Furthermore, in order to further reduce the distortion factor and increase the S / N ratio, we conducted a fundamental review of the circuit and carefully selected ultra-low-noise transistors with a wide linear region, high high-cut-off frequency, and low collector output capacity. These transistors are driven by a negative power supply, and a large amount of current is passed through each circuit to achieve low impedance.

A large toroidal power transformer is used for the power supply section.
In addition, the preamplifier section, pre-drive stage, and power stage are separated to improve power supply efficiency and distortion factor characteristics.

The input terminal board is provided at the bottom to improve performance by shortening the distance from each input terminal to the amplifier circuit and actively eliminating the shield wire.

The tone control is LUX type NF. In addition, the curve point frequency is switched at two points, one for high frequency and the other for low frequency. This tone control can also be lost.
Other features include a subsonic, low-cut and high-cut filter circuit, a monitor and dubbing function, a speaker selector, a loudness control, and a -20dB audio attenuator.

The preamplifier section and power amplifier section can be used separately.

Sound:

The L5 is powerfull and the sound is great.
