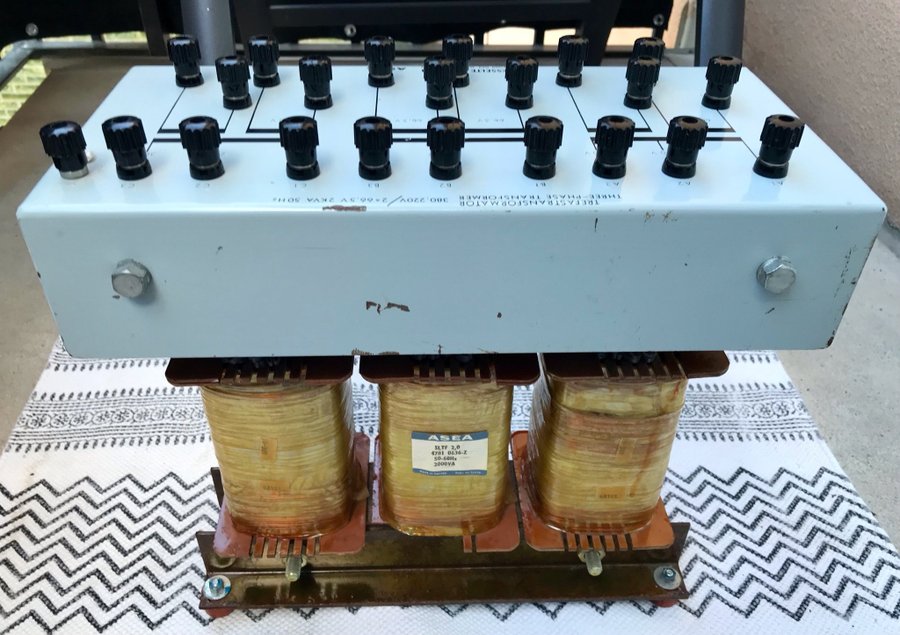

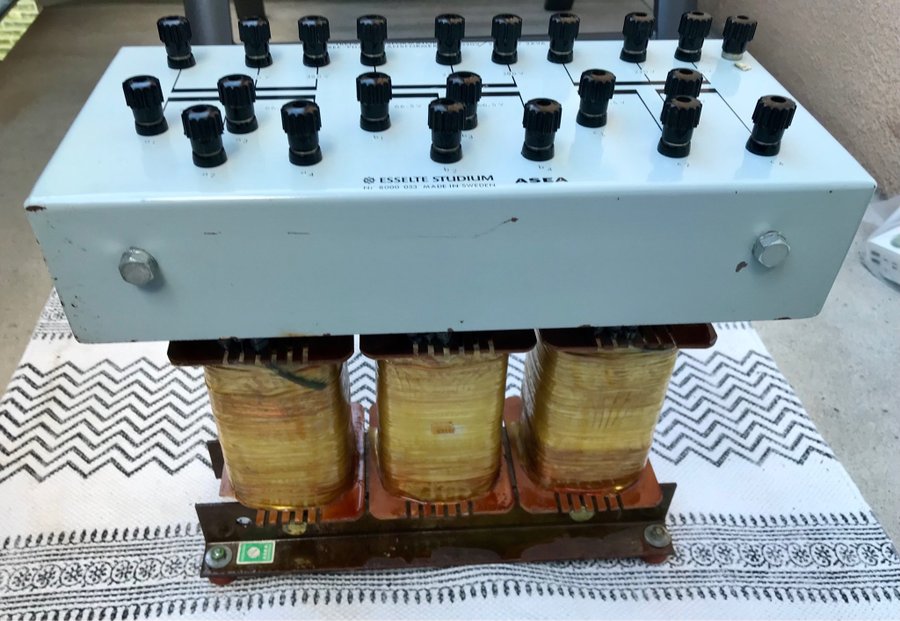

Trefastransformator Esselte Studium ASEA 2Kva

Säljer Trefastransformator från Esselte Studium och ASEA.
Kommer ursprungligen från ett gymnasiun där man undervisat i el, d.v.s. den har aldrig varit inkopplad i drift, utan endast vid labbmätningar.

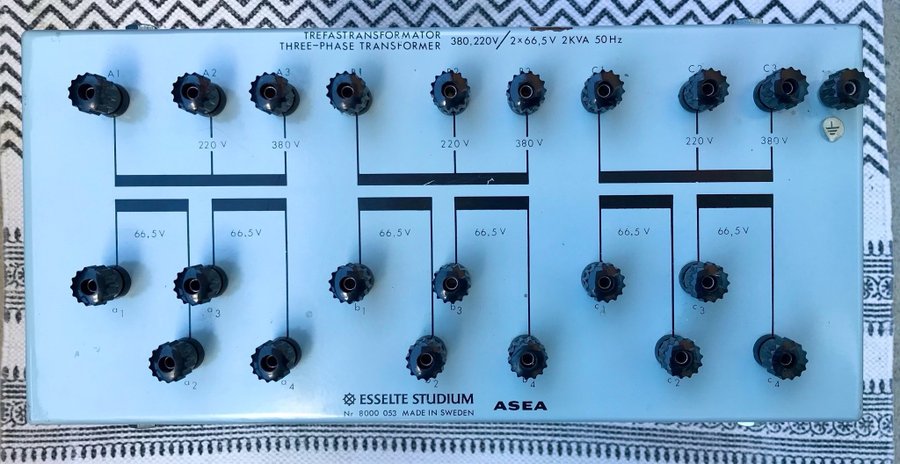

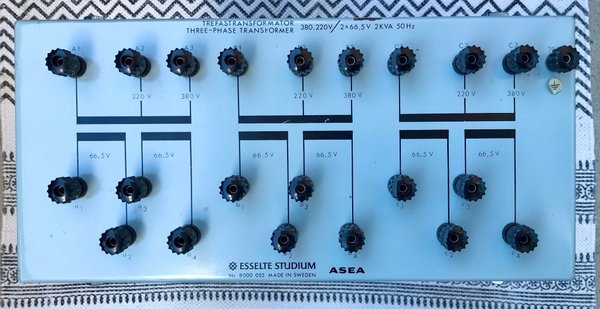

Modellen är märkt ”Nr: 8000 053 MADE IN SWEDEN”.
Den har specifikationerna 380/220V / 2x66.5V 2Kva 50Hz, men kan naturligtvis kopplas in på 400/230 V.

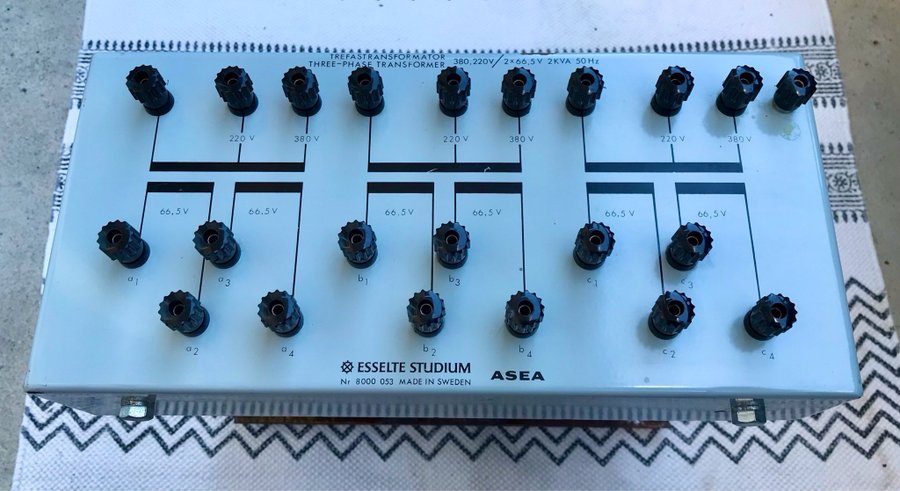

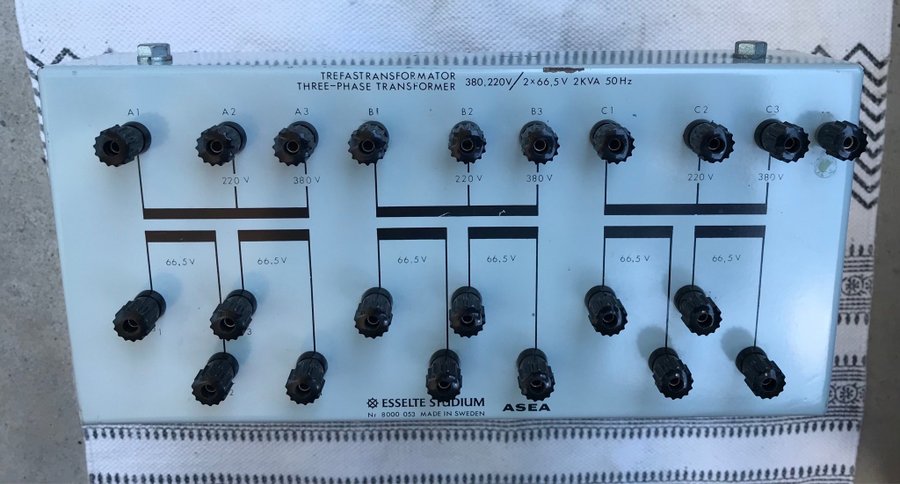

Transformatorn har anslutningar för 220V (230V) och 380V (400V) ingång på primärsidan samt dubbla utgångar på sekundärsidan 66.5V utgång.
Spänning på sekundärsidan beror naturligtvis på hur man kopplar, samt ingångsspänningen på primärsidan.

Har mätt upp linningarna en proffsinstrument, med följande värden:

A1 till A2 1,9 Ohm
A1 till A3 3,3 Ohm
A2 till A3 1,4 Ohm

B1 till B2 1,9 Ohm
B1 till B3 3,3 Ohm
B2 till B3 1,4 Ohm

C1 till C2 1,9 Ohm
C1 till C3 3,3 Ohm
C2 till C3 1,4 Ohm

Chassi till jorduttag 0,0 Ohm

a1 till a2 0,3 Ohm
a3 till a4 0,3 Ohm

b1 till b2 0,3 Ohm
b3 till b4 0,3 Ohm

c1 till c2 0,3 Ohm
c3 till c4 0,3 Ohm

- Vikt 30,5kg
- Bredd 350 mm
- Djup 165 mm
- Höjd 355 mm (med anslutningakontakterna)

Observera, endast avhämtning p.g.a. hög vikt.
