Trigger PD Modul

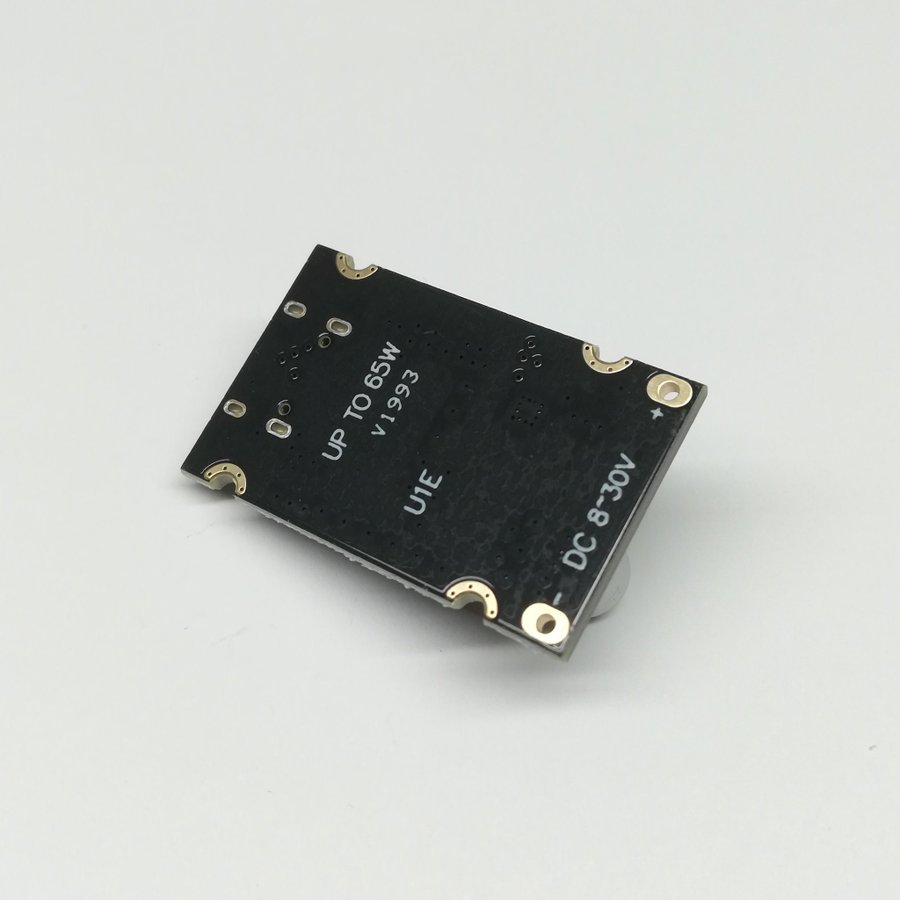

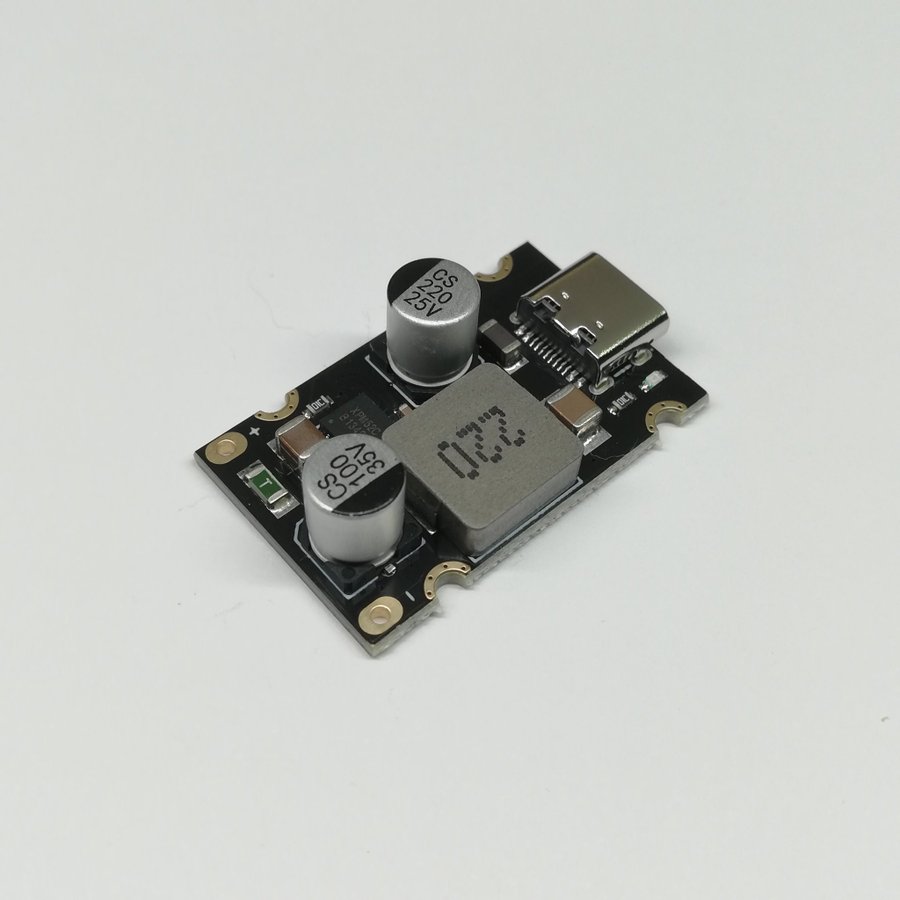

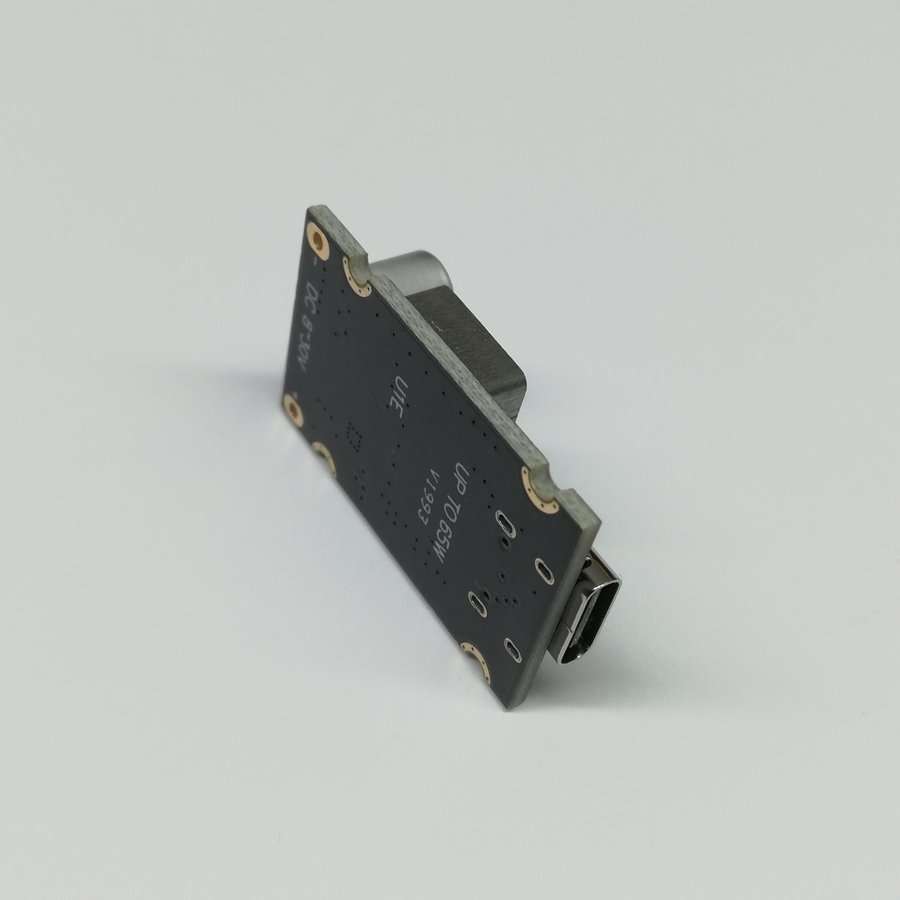

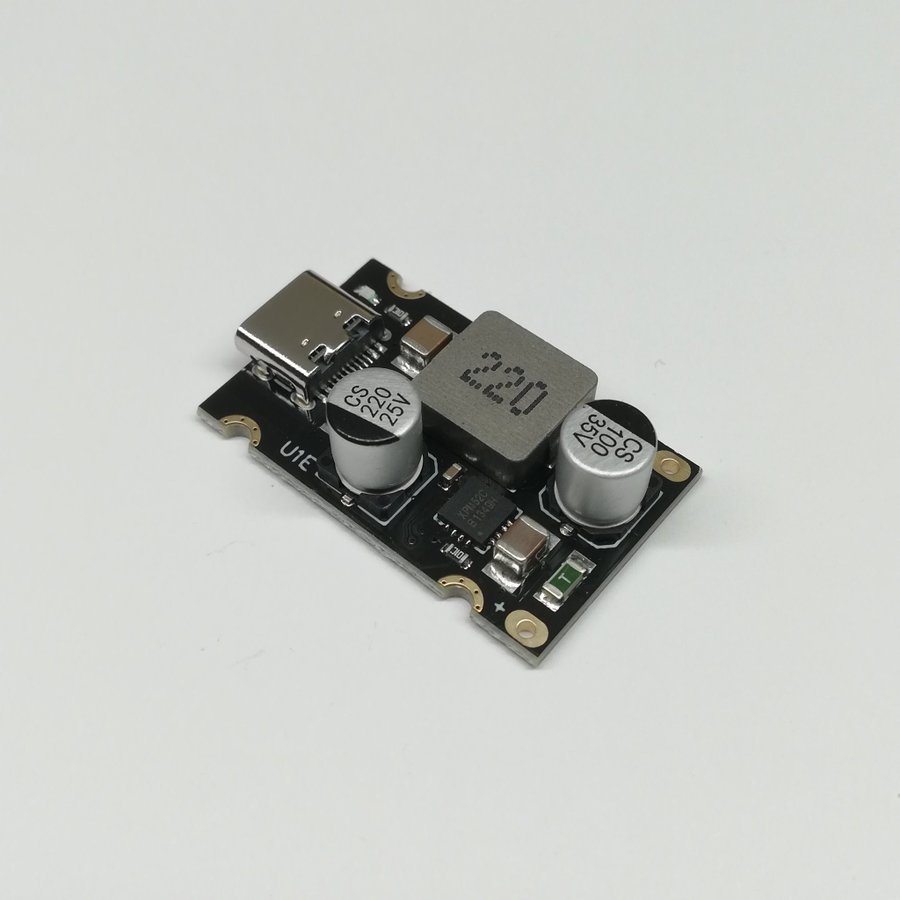

PD - PPS - 65W - USB-C - Modul
(Step Down)

Bil. Båt. Husvagn m.m.

Snabbladdningsmodul.

Ingångsspänning: 8-30V. Lödanslutning.
Exempelvis med batteri 24V alla utspänningar aktiverade.

Utgång: Automatisk justering 3.3V-21V.
5V-3A. 9V-3A. 12V-3A. 15V-3A.
(20V-3.25A MAX)

Blå LED indikator utgångsspänning.

Optimerad laddning för kompatibla enheter.

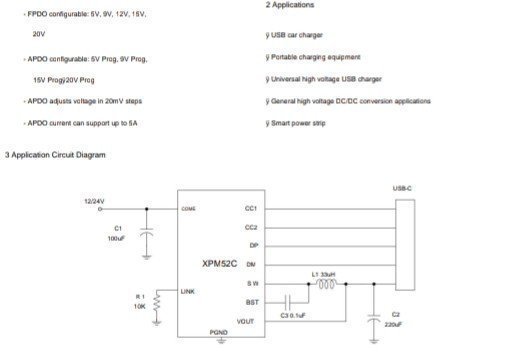

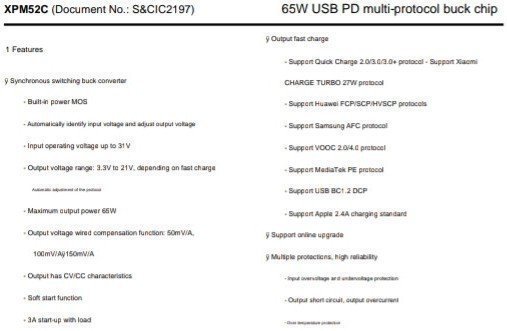

(XPM52C Chip)

USB Power Delivery PD 2.0 PD 3.0 PPS
Qualcomm QC 2.0 QC 3.0
USB Battery Charging BC1.2
Apple 2.4A Protocol 12W
Huawei Fast Charging Protocols FCP. SCP
Samsung Adaptive Fast Charging AFC
Xiaomi Charge Turbo 27W
MediaTeK PE+1.1 / PE+2.0

Modulen monteras med fördel på en värmeavledande
aluminium, kylfläns, platta..

H: 10 mm. B: 20 mm. L: 32 mm (+1 mm usb-c)
(1st)

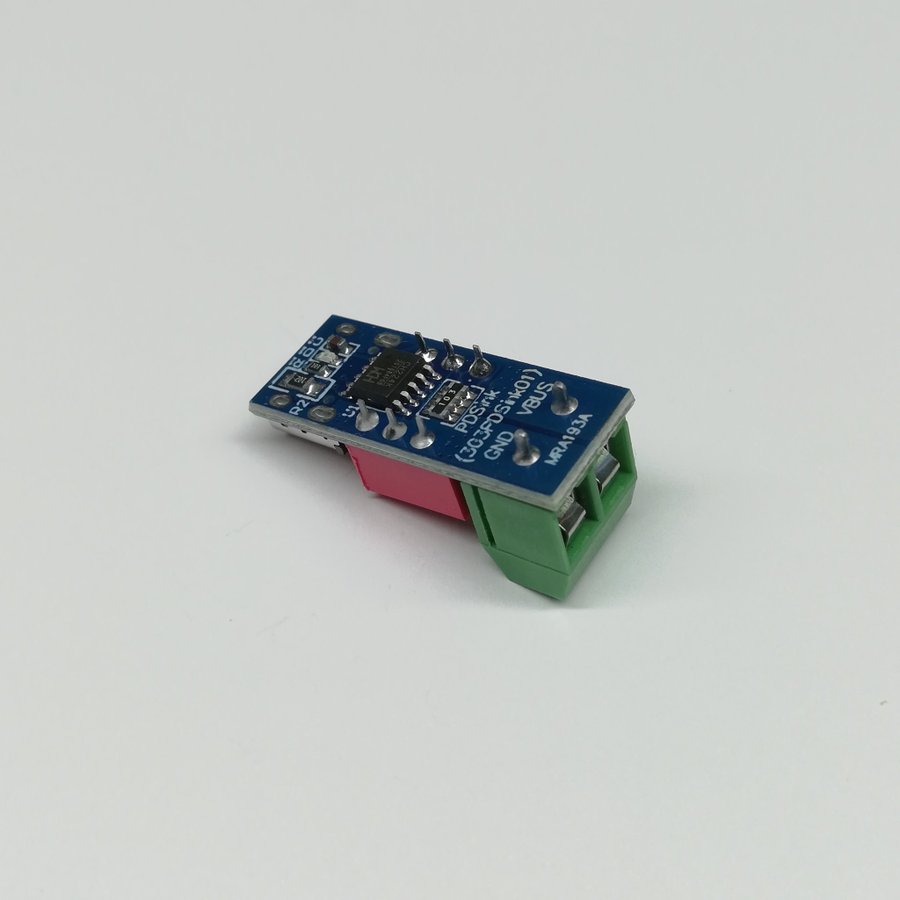

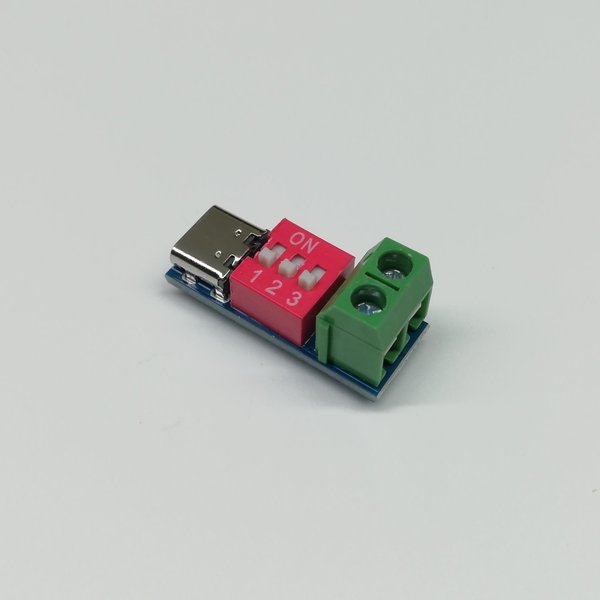

Trigger - PD - QC - Usb C - Modul

Elektronik. Motor. Fläkt. LED m.m
(PD test, strömadapter, laddare, powerbank)

Ingångsspänning: USB-C. 4-22V

(Strömadaptern måste stödja triggad spänning)

Utgångsspänning: 5V - 9V - 12V - 15V - 20V.

Utgång: Skruvplint. < 100W

Röd LED indikator utgångsspänning.

DIP SWITCH 1 - 2 - 3
Off - Off - Off / 5V Off - Off - On / 5V
Off - On - Off / 5V Off - On - On / 5V
On - On - On / 9V
On - On - Off / 12V
On - Off - Off / 15V
On - Off - On / 20V

Exempelvis om strömadapter, laddare, powerbank saknar stöd
för PD kommer standard 5V att levereras oavsett inställning.

H: 11 mm. B: 11 mm. L: 23 mm.
(1st)

Antal: 2 st.
