Djupgående metalldetektor projekt Deltapulse
Slutar 1 dec 23:02
Utropspris
1 895 kr
1 992 kr med köparskydd.
Fraktpris inom Sverige
59 kr Instabox
59 kr PostNord
92 kr DHL
95 kr DB Schenker
Samfrakt
14 dagarKan hämtas i
Alla betalningar granskas av Tradera för din säkerhet.
Direktbetalning | Delbetalning | Faktura
Köparskyddet gäller alla betalsätt
1/0
Beskrivning
Här är info från CoPilot:
”Delta Pulse
Type: Pulse Induction (PI)
Popularity: One of the most widely discussed and modified detectors on Geotech1.
Performance:
Known for good depth detection, especially with large coils.
Can detect large metal objects (e.g., a shovel) at up to 2 meters in air with a 1x1 meter coil.
Customization:
Highly modifiable; users often tweak components like R40 resistor values and shielding for better stability.
Sensitive to coil design—poor coil construction can cause overheating or signal loss.
Use Case: Favored by hobbyists and tinkerers who want to build or modify their own detector.”
Säljer 2 stycken nästan färdigbyggda Deltapulse med senaste mönsterkortversionen 5.0 inklusive lådor.
Jag lyckades inte få dem att fungera tillfredsställande. Det kan bero på otillräckliga elektronikkunskaper eller störningar från en 220 kV kraftledning 150 meter från huset. Jag uppmätte störningar på matningsspänningen som kan förklara varför jag inte fick dem att fungera. Om du som jag bor nära en kraftledning tror jag inte du ska försöka dig på detta projekt.
OBS! Detta är ingen nybörjarbyggsats, eftersom metalldetektorer sänder ut och tar emot elektromagnetiska pulser och kan störas av elledningar. Oscilloskop behövs för att trimma och felsöka detektorn.
Mer information om Deltapulse inklusive en aktiv forumtråd där man kan få hjälp med felsökning finns här:
www.geotech1.com
Det är signaturen kt315 på Geotech forumet som har konstruerat Deltapulse och även säljer mönsterkort för 14 Euro styck.
Detta ingår:

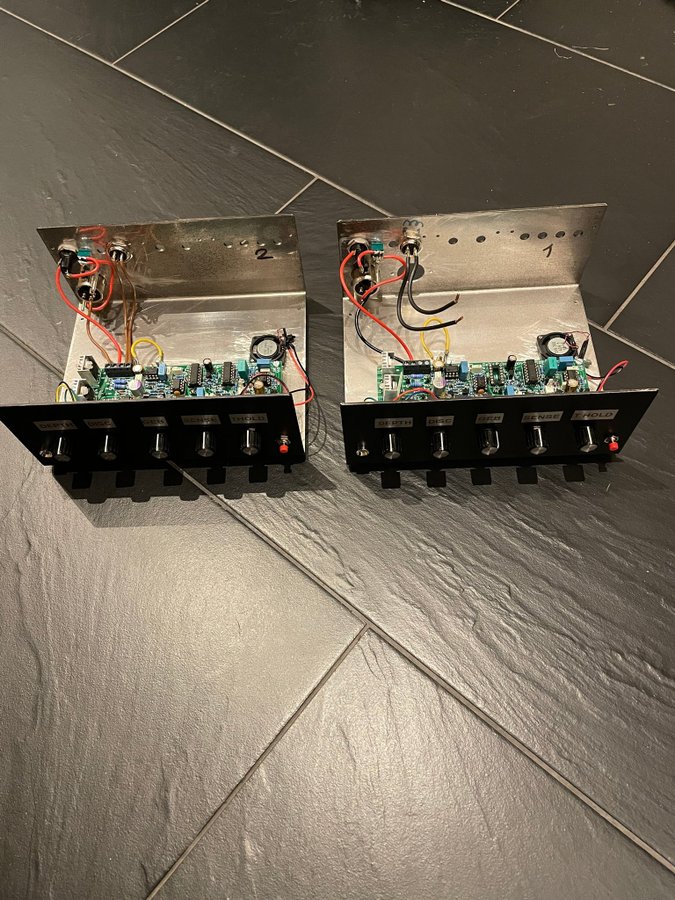

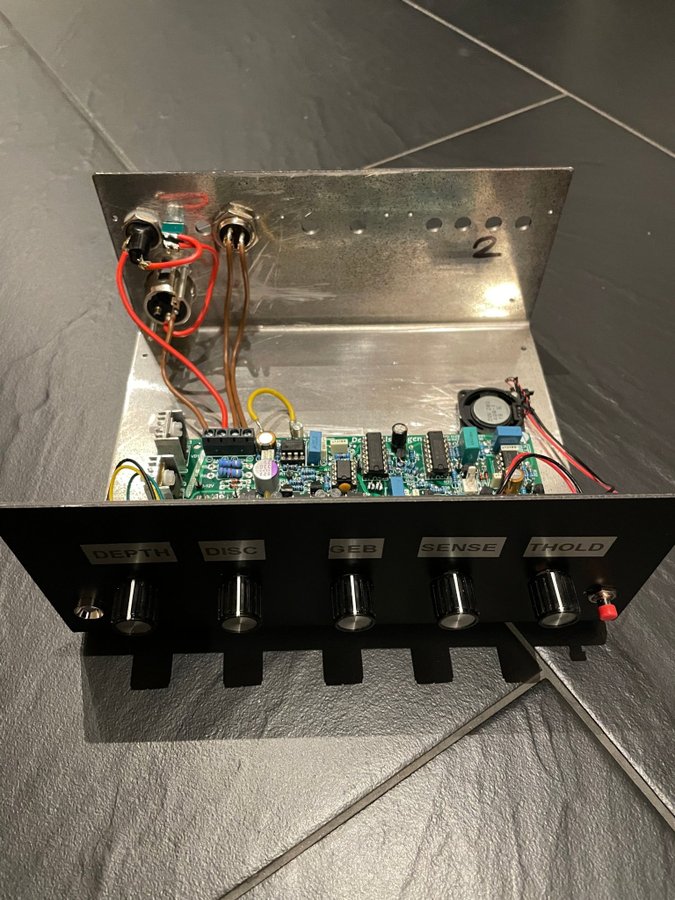

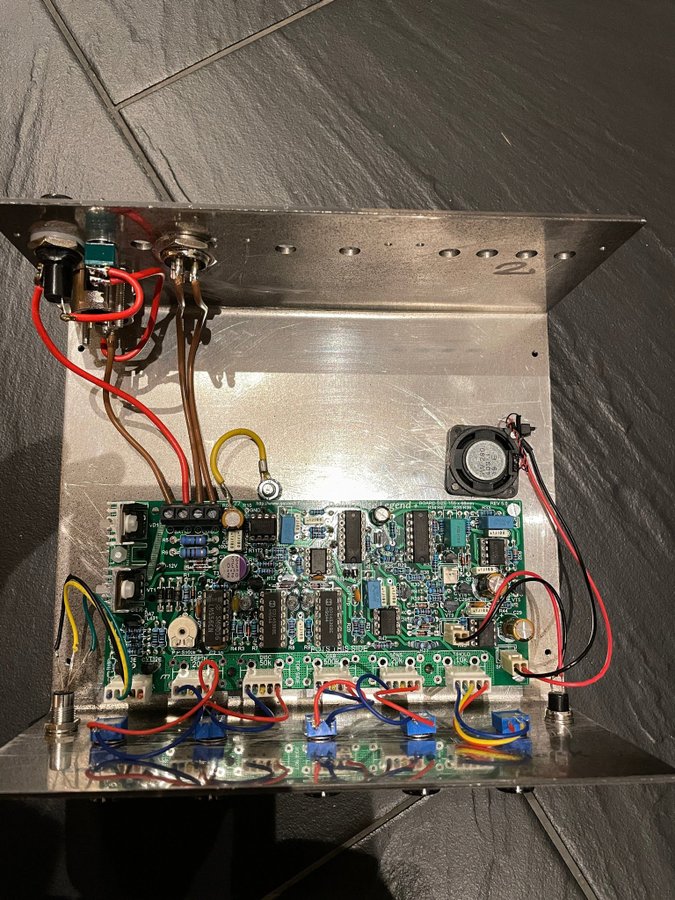

2 stycken monterade Deltapulse kretskort monterade i aluminiumlåda. Alla IC-kretsar är monterade på högkvalitets IC-hållare. Plastpotentiometrar monterade på frontpanelen för att reglera Depth, Discrimination, GEB (Ground Exclusion Balance), Sensitivity och Threshold. Kombinerad grön/röd lysdiod för att indikera påslagen enhet och låg batterispänning monterad på frontpanelen. Resetknapp på frontpanelen.

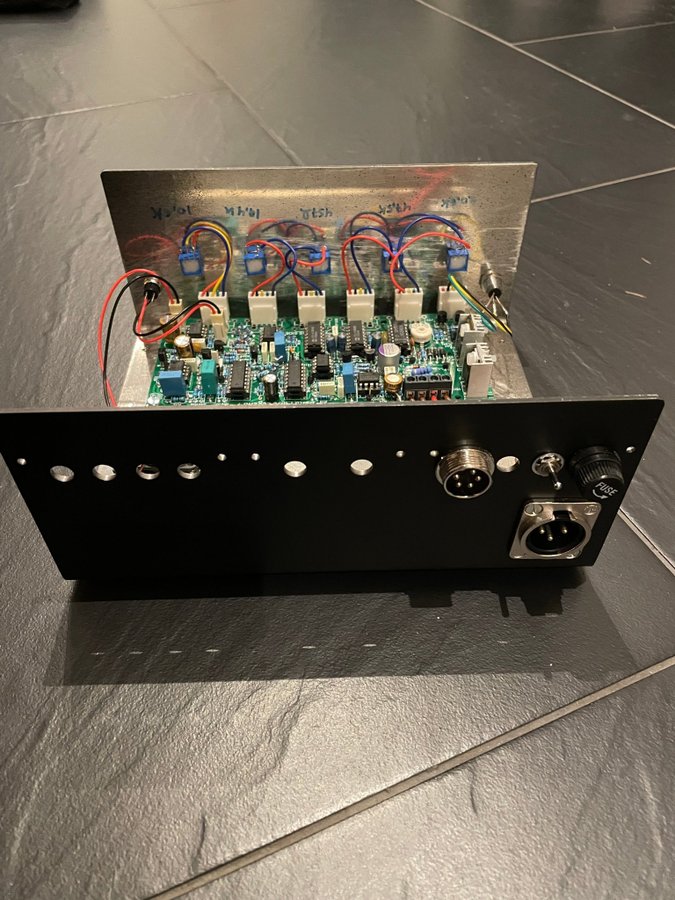

Monterat kontakt för matningsspänning 12 V (externt batteri), på/av, säkring och anslutning av spole på baksidan.
Högtalare monterad i botten på lådan.
Enhet märkt nummer 1 har borrat hål för en kontakt (medföljer) som Lorenz använder för att ansluta sina spolar. Denna kontakt kan användas om man vill testa enheten med en Lorenz spole. Inga garantier dock för att Lorenz spolar fungerar tillsammans med Deltapulse.

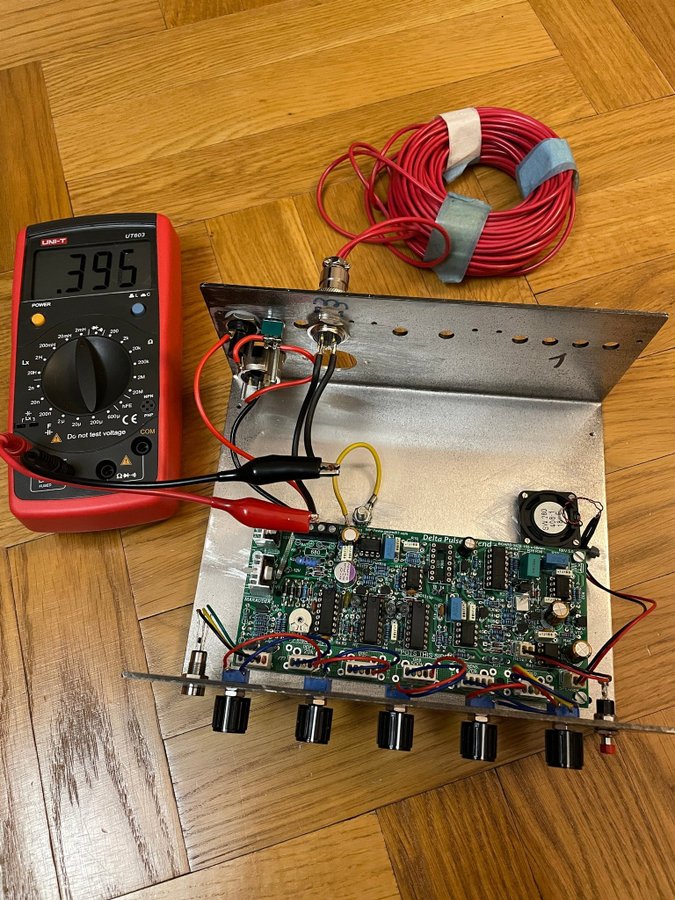

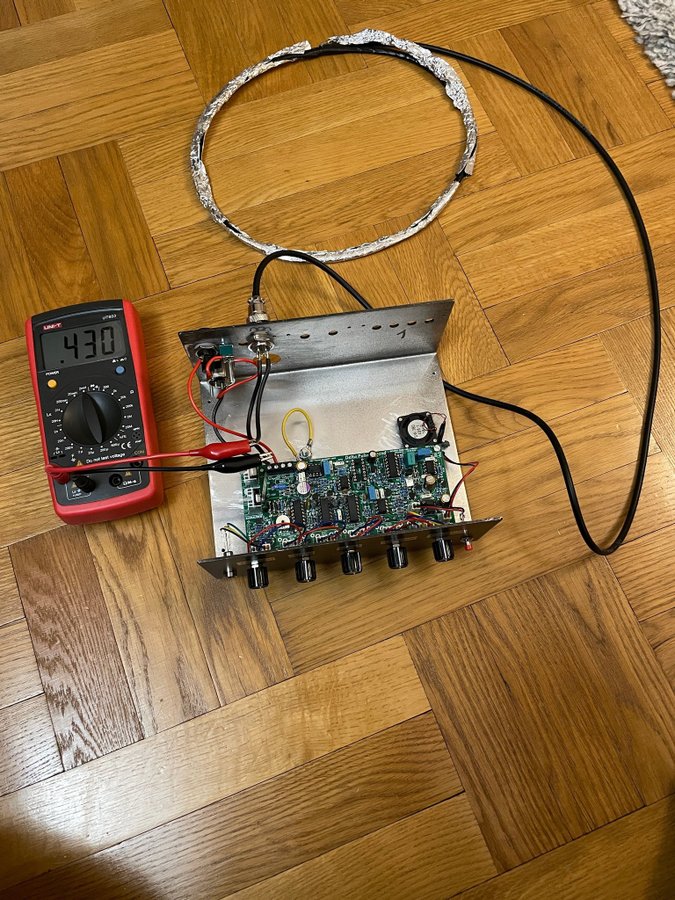

Testspole 395 uH, cirka 10 cm i diameter. Testspole 431 uH, cirka 30 cm i diameter. 3 korta olika skärmade kablar. Konstruktören säger att man inte får använda 1*1 m spole inomhus, eftersom man då förstör detektorn pga att det kommer in för mycket störningar. Alltså, testa med små spolar inomhus!
2 kontakter för extern spole som passar Lorenz spolar.
2 DVD med mängder av metalldetektor information från signaturen kt315 på GeoTech forum.
1 batterihållare för 6 AA batterier med anslutningskontakt. 1 batterihållare för 10 AA batterier med anslutningskontakt (ger cirka 12 V om uppladdningsbara batterier används).
2 panelinstrument 0-50 uA. OBS! Dessa behövs inte om man inte vill. Det räcker med ljud från högtalaren för att indikera metall.

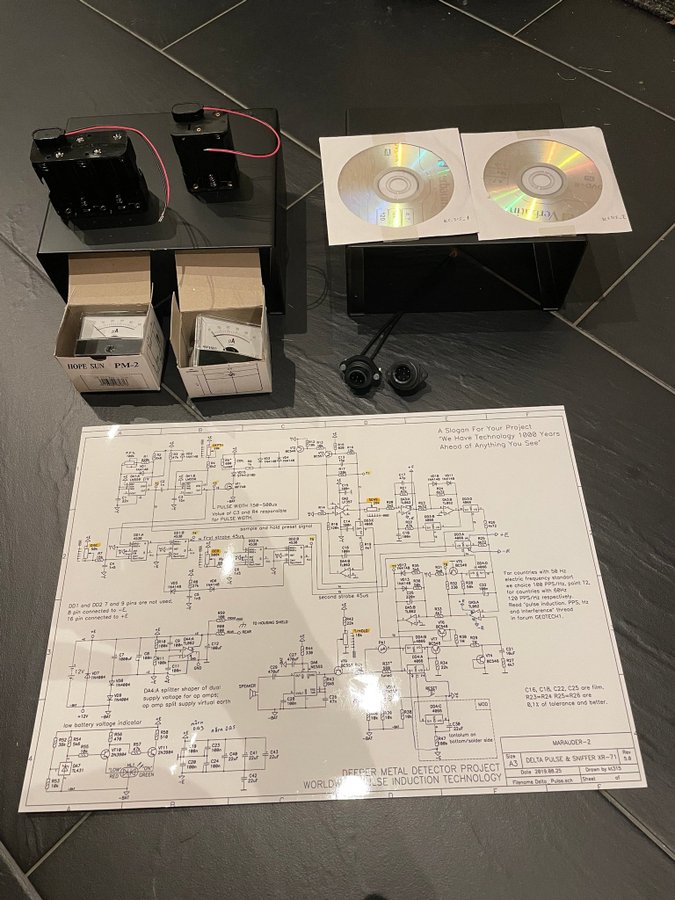

Utskrivet kretsschema A3 på fotopapper.
Bill of material (komponentförteckning) med mycket extra info skrivet av mig.

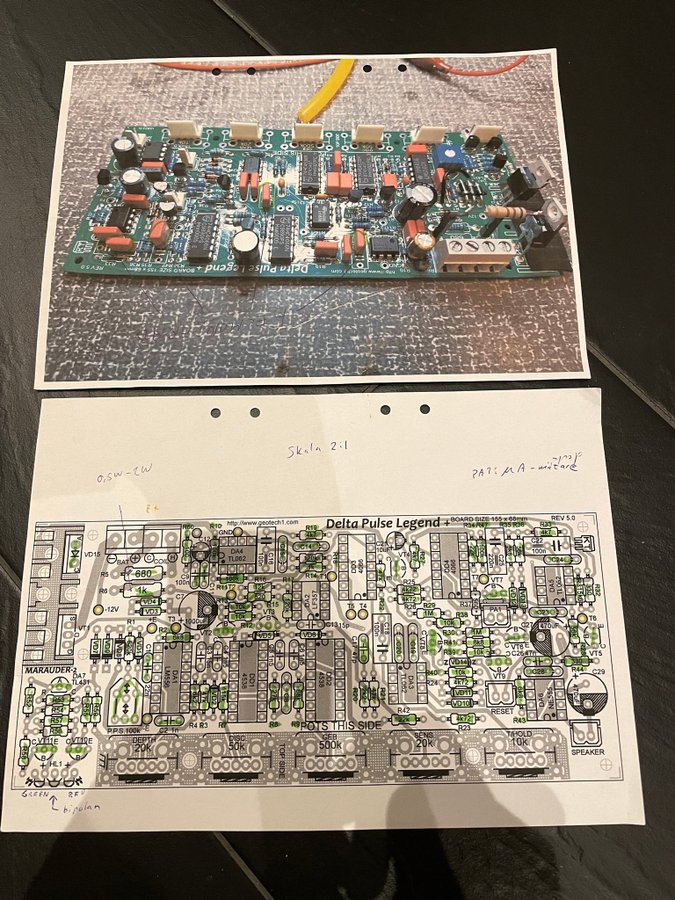

Utskriven bild i färg på färdigmonterat kretskort.
Enkel steg för steg beskrivning för hur man monterar komponenterna.
Komponentplaceringsbild i skala 2:1.

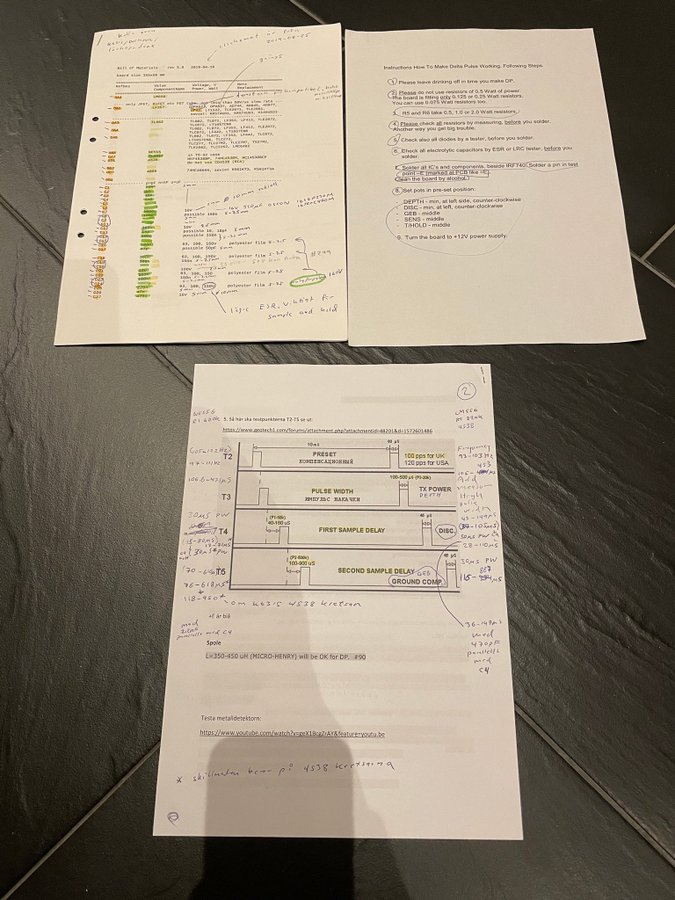

Papper som bland annat beskriver hur oscilloskopbilderna för testpunkterna T2 till T5 ska se ut.
Säljes som defekt, eftersom de inte fungerar. Inga returer.
Ett fynd för den händige, eftersom djupgående detektorer är väldigt dyra. En Lorenz Z2 kostar cirka 50000 kr.
Bara att skicka frågor till mig om du undrar något. Jag kan även tänka mig att köpa tillbaka en av enheterna om du lyckas fixa dem.
Djur och rökfritt hem. Samfraktar.
