Megger original isolationstestare

En gammal trotjänare i utmärkt kondition. Fungerar perfekt trotts sin ålder.
Vet du inte vad en Megger är så är nog inte detta något för dig. Men vill du veta så är det ett instrument att kontrollera eldragning, elektriska apparater och installationer med. Man mäter isolationen i megaohm under hög spänning. Alltså inte som en vanlig Ohm-mätare som mäter med någon eller några volt. Megger mäter med 250 volt likström över mätpunkterna och avslöjar på så vis eventuella överslag och/eller krypströmmar. Ingen elinstallation är komplett innan man ’meggat’ den.
Man ansluter till det som skall mätas och vevar på generatorveven, då ser man omgående om det är någon kortslutning eller bara dålig isolation (så att det finns krypströmmar). Ganska direkt når man också höga spänningar så att även eventuella överslag visar sig på mätaren. Kretsar med eluttag mäter man direkt i kontakten efter att man nollat säkringen och avlägsnat inkopplad utrustning. Då skall det vara > 50 megohm i systemet. Apparater mäts mellan chassie (eventuellt jordanslutningen) och fasen eller nollan. Även mellan fas & nolla mäter man i vissa lägen men det är till chassiet det är viktigt med oskadad isolering. Krypströmmar här jag göra apparaten farlig att hantera.

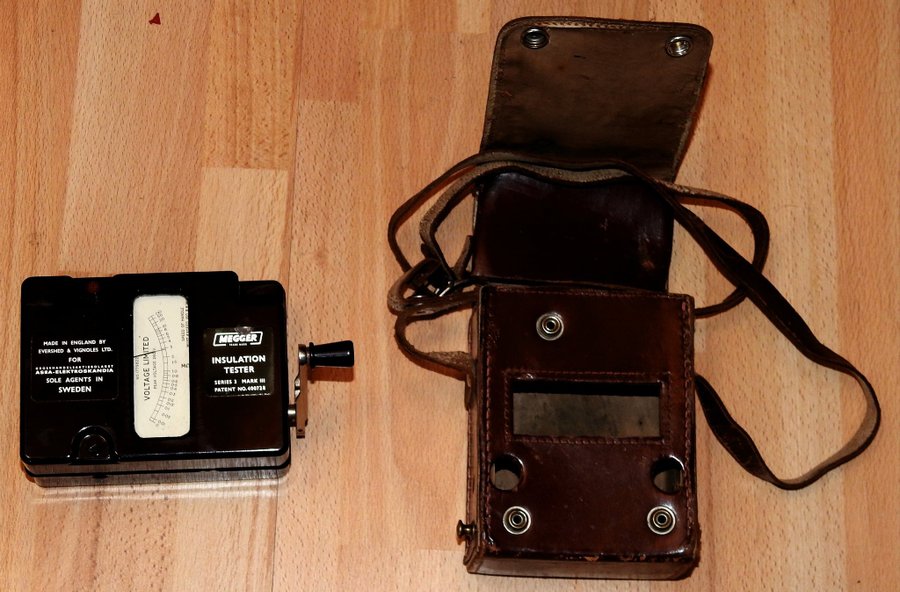

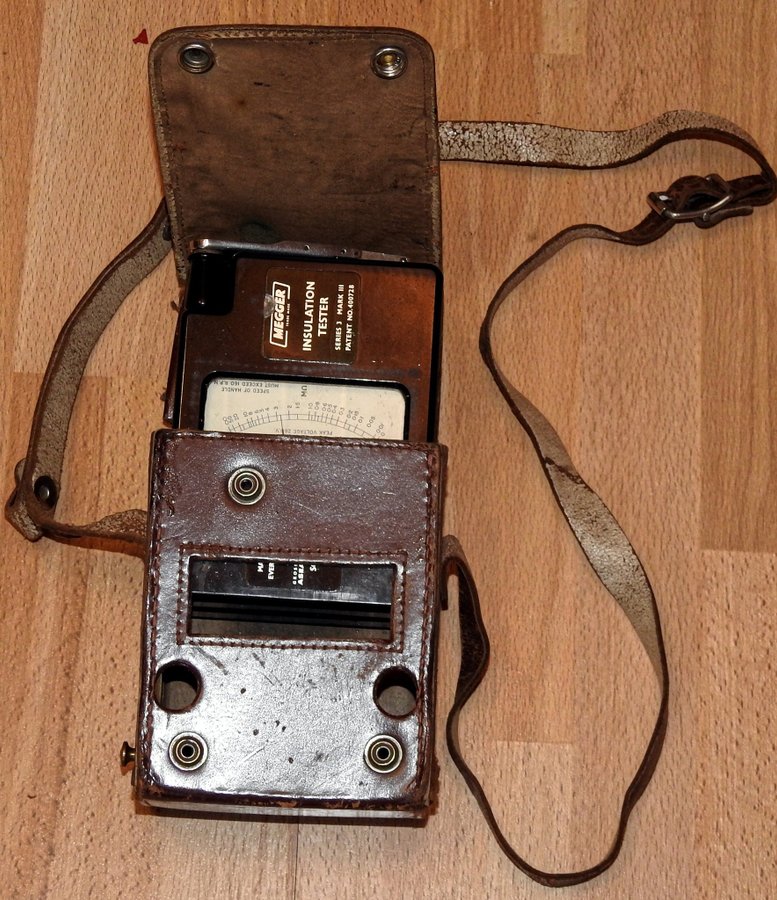

Det här exemplaret är tillverkat 1963 – 1965 av numret att döma och helt komplett med original läderväska. Själva instrumentet är i prima skick, vilket är mer än man kan säga om väskan som tagit en hel del stryk genom åren. Men det går kanske att fixa, det är sömmar som släppt, lädret är helt, men gammalt.
Moderna isolationsmätare är batteridrivna med en inbyggd spänningsomvandlare så man slipper veva medan denna alltså har en inbyggd generator som vevas för hand och därför behövs inga batterier. Det fungerar utmärkt men så klart blir instrumentet lite mer komplicerat på det sättet. Dock är det ju ett stycke elektrisk och mät-teknisk kulturhistoria som fortfarande är fullt användbar idag också.

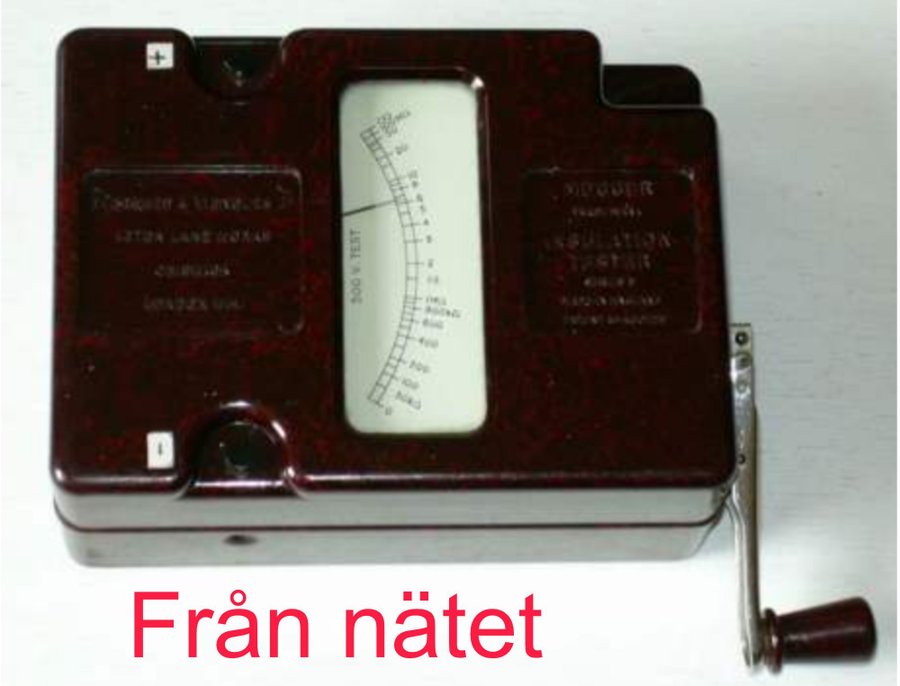

På https://www.richardsradios.co.uk/meggers.html kan du läsa hela historien om Megger, var, när, hur och varför. Därifrån har jag lånat ett par av bilderna också.

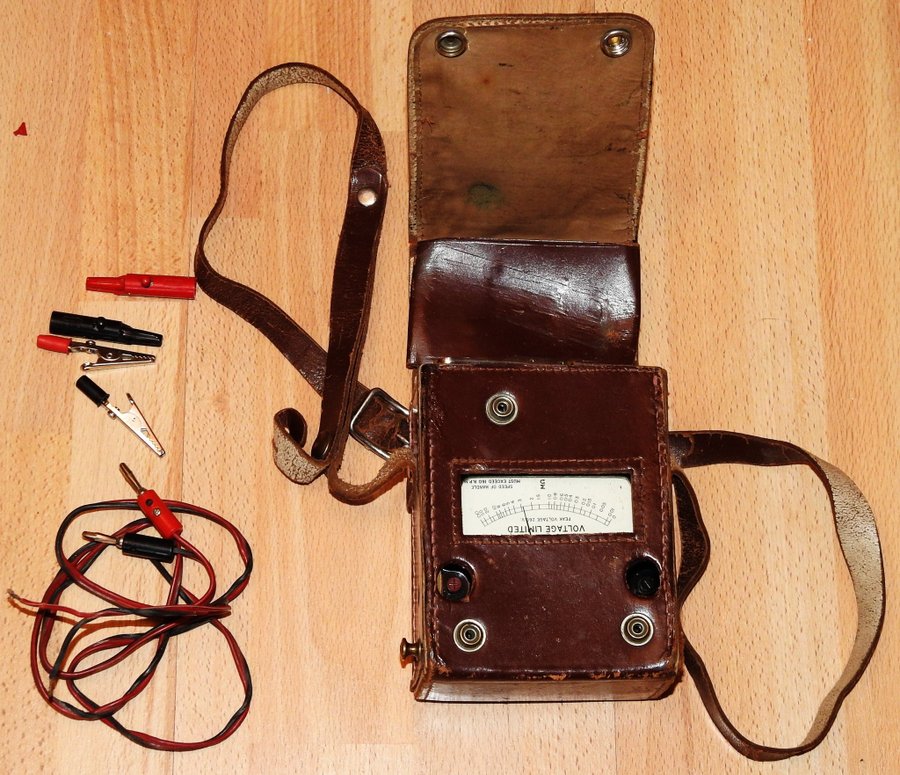

Med instrumentet följer mätsladdar med banankontakter & krokodilklämmor. Även ett par motstånd för kontroll ligger med.
Skicket är alltså utmärkt på instrumentet men inte så bra vad gäller väskan. Väger 1,6 kg cirka.
