VAKUMPUMP

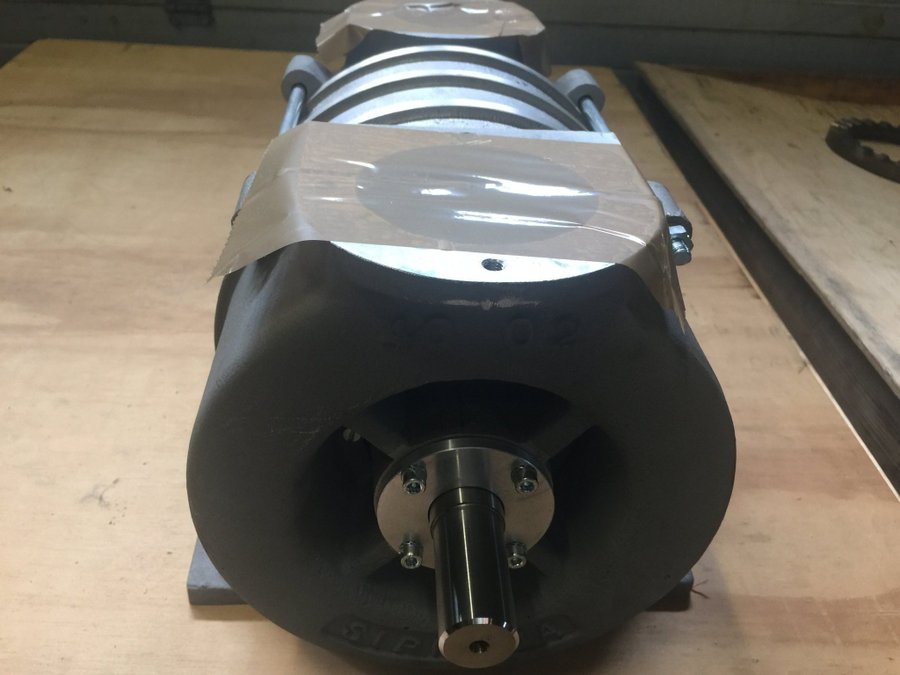

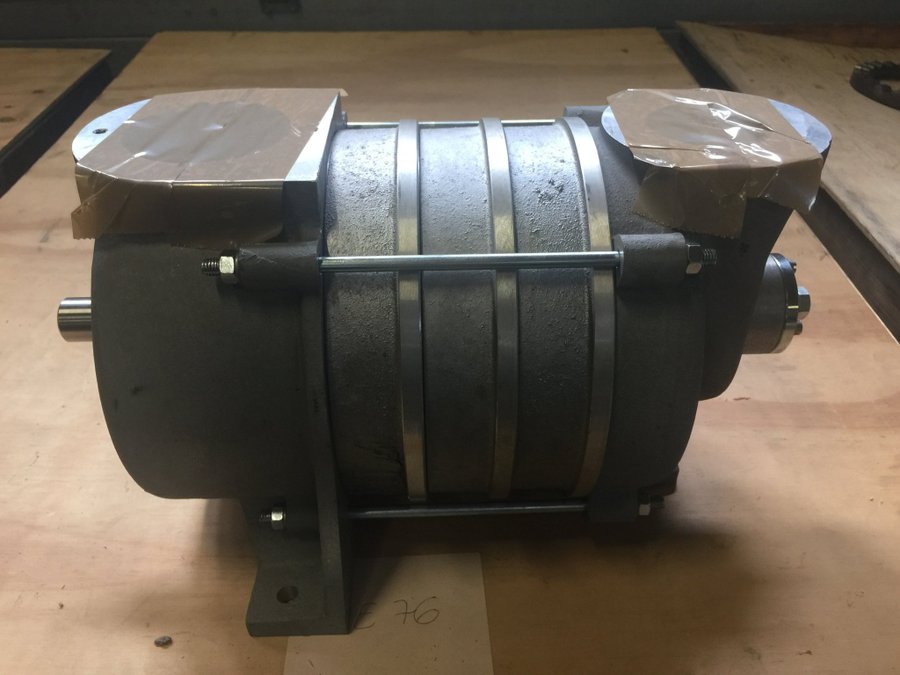

Flerstegs Turbofläkt 40-SerienTurbofläkten är tillverkad av gjuten aluminium och är mycket stabil. Alla lager i turbofläkten är permanentsmorda, för enklast möjliga underhåll. För att dämpa vibrationer ansluts alla rörledningar med slang. Utblåsningssidan är försedd med ljuddämpare.

Ramen består av en svetsad stålkonstruktion av vinkeljärn för god stabilitet. Turbofläktsfundamentet är fäst på ramen med fyra stötdämpare för att minska fortplantnig av vibrationer. Remskydden är fastskruvade i ramen för att lätt kunna demonteras vid behov. Elmotorn driver turbofläkten med kilremmar.

Konstruktionen är blästrad och pulverlackerad. Den levereras i en blå nyans.

Teknisk DataFlerstegs Turbofläkt 40-4-15-4
Vakuum max: 2300 mm v.p.
Luftmängd max: 440 m3/h

Elmotor
Skyddsform: IP54/55
Byggform/typ: B3/112m-2s
Spänning: 3-fas, 220-240/380-420V, 50Hz
Effekt: 4 kW
Varvtal: 3000 rpm
Märkström 220V: 13,1A
Märkström 380V: 8,7A

Kraftöverföring elmotor-turbofläkt
Elmotor:
Remskiva: SPZ, D = 250mm
Bussning: 2012, D = 28mm
Antal spår: 1 spår

Turbofläkt:
Remskiva: SPZ, D = 63mm
Bussning: 1108, D = 25mm
Antal spår: 1 spår

Flerstegs Turbofläkt 40-5-15-4
Vakuum max: 2750 mm v.p.
Luftmängd max: 475 m3/h

Elmotor
Skyddsform: IP54/55
Byggform/typ: B3/112m-2s
Spänning: 3-fas, 220-240/380-420V, 50Hz
Effekt: 4 kW
Varvtal: 3000 rpm
Märkström 220V: 13,1A
Märkström 380V: 8,7A

Kraftöverföring elmotor-turbofläkt
Elmotor:
Remskiva: SPZ, D = 250mm
Bussning: 2012, D = 28mm
Antal spår: 1 spår

Turbofläkt:
Remskiva: SPZ, D = 63mm
Bussning: 1108, D = 25mm
