Skf 6414, hjullager

SKF 6414 Spårkullager

SKF 6414 kullager med måtten 70 × 180 × 42 mm.

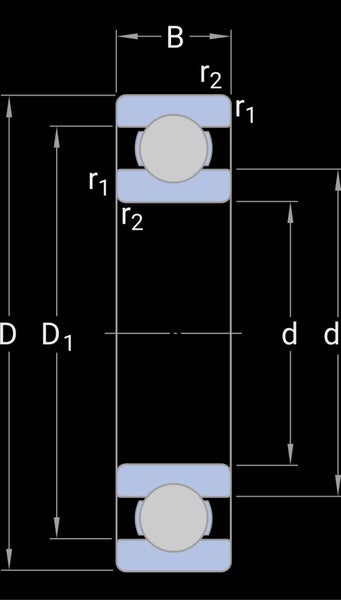

Mått:

- Innerdiameter (d): 70 mm
- Ytterdiameter (D): 180 mm
- Bredd (B): 42 mm
- Diameter på skuldra (d1): ca 103,5 mm
- Diameter på skuldra (D1): ca 145,95 mm
- Fasmått (r1,2): min. 3 mm
- ISO-toleransklass: Normal

Tillåtna måttavvikelser:

- Medelhåldiameter: -0,015 till 0 mm
- Medelytterdiameter: -0,025 till 0 mm
- Ringbredd: -0,15 till 0 mm

Inbyggnadsmått:

- Min. axelansats (da): 86 mm
- Max. lagerhusansats (Da): 164 mm
- Max. radie på axel/kälradie för hus (ra): 2,5 mm

Bärighet och beräkningsdata:

- Dynamiskt bärighetstal (C): 143 kN
- Statiskt bärighetstal (C0): 104 kN
- Utmattningsbelastning (Pu): 3,9 kN
- Referensvarvtal: 8 500 r/min
- Gränsvarvtal: 5 300 r/min
- Faktor för minsta belastning (kr): 0,04
- Beräkningsfaktor (f0): 12,1

Toleranser för kast:

- Innerring (tKia): 20 µm
- Ytterring (tKea): 45 µm
- ISO-toleransklass för formtoleranser: Normal

Lager: SKF 6414
Typ: Spårkullager
Mått: 70 × 180 × 42 mm

Jag har fler på lager kontakta mig genom tradera! Mvh
