Beskrivning
.

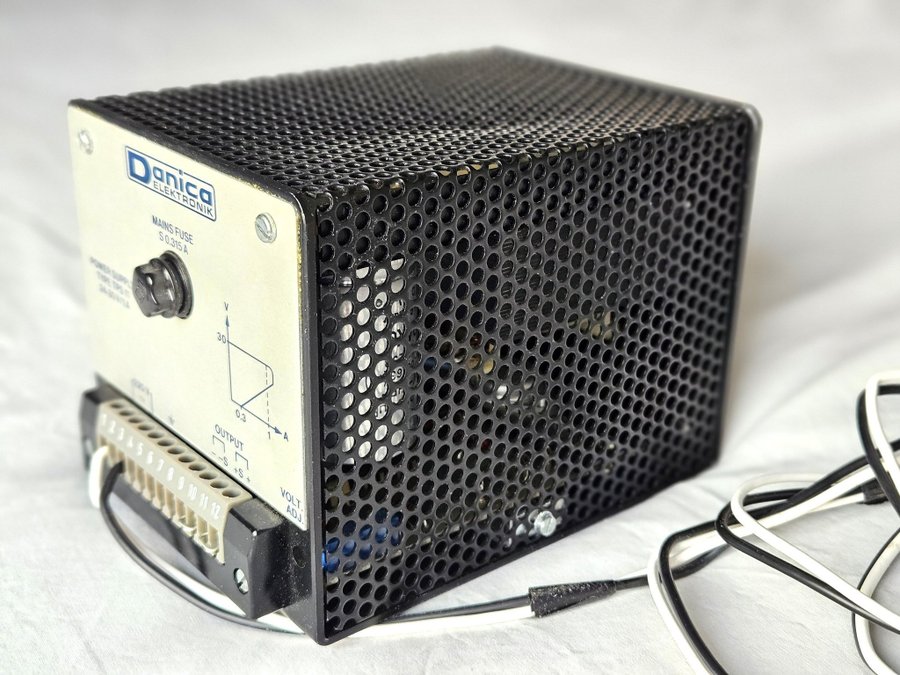

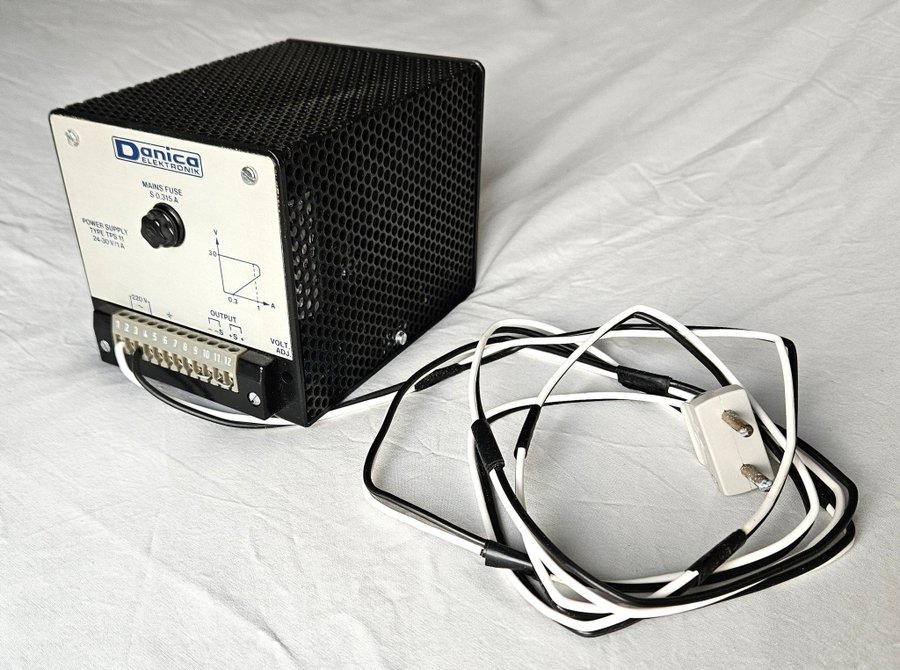

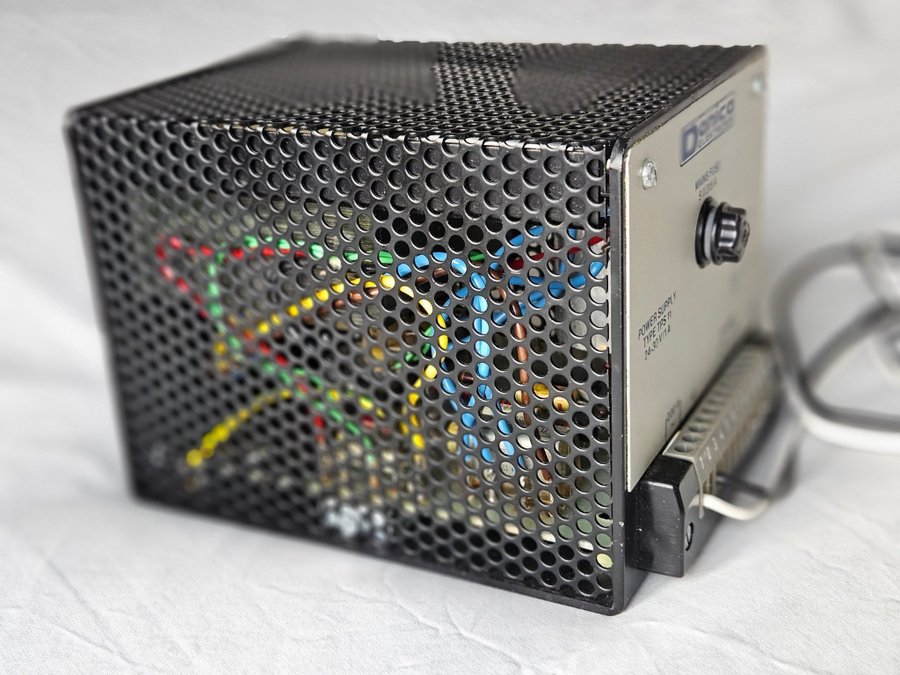

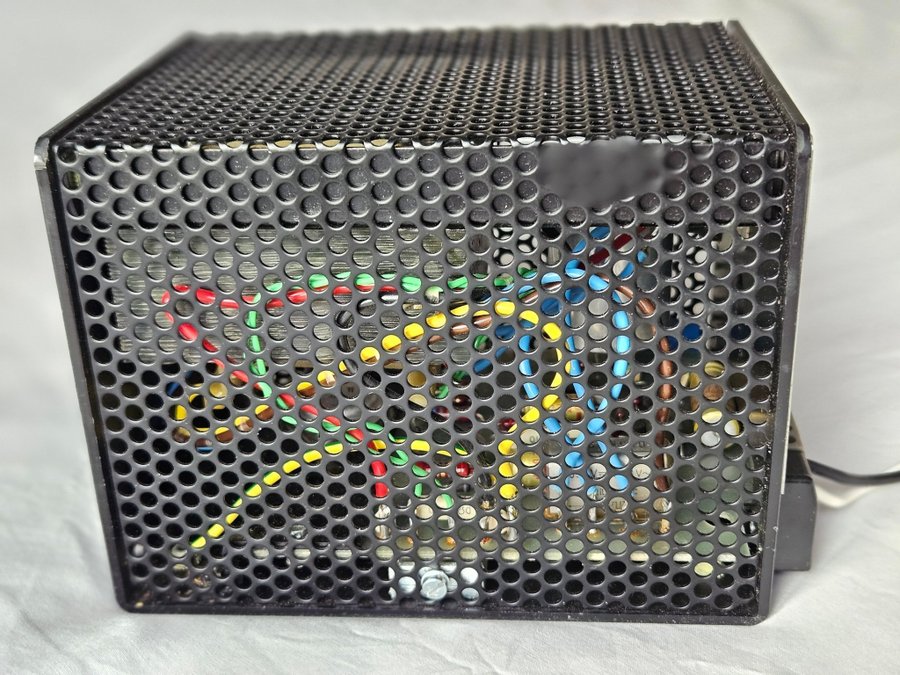

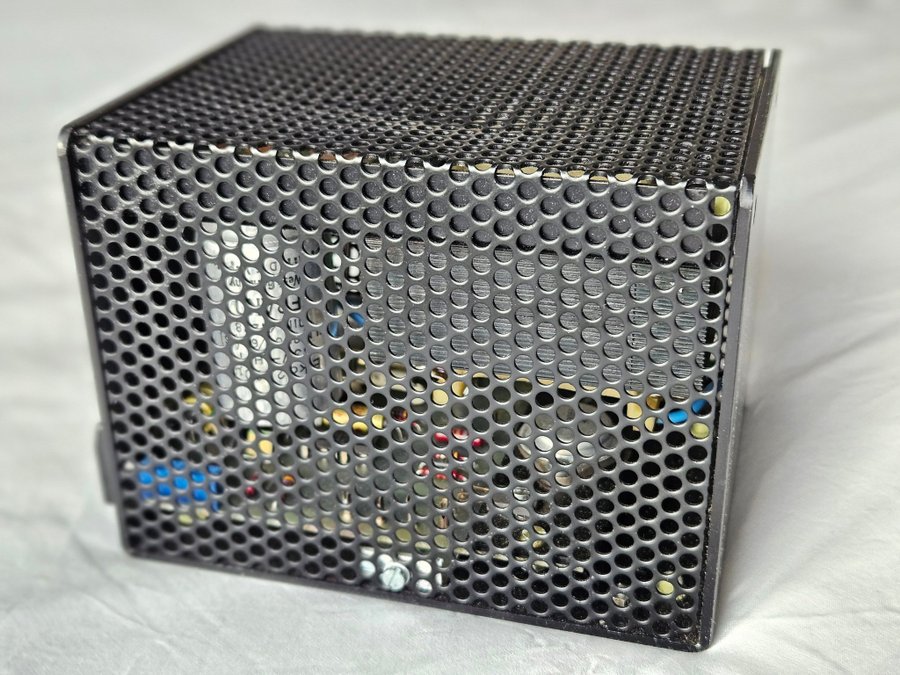

Danica Elektronik nätaggregat (DC-strömförsörjning) av typen TPS 11.
Det levererar justerbar likspänning på 24–30 V med max 1 A och har inbyggd fold-back-strömbegränsning.

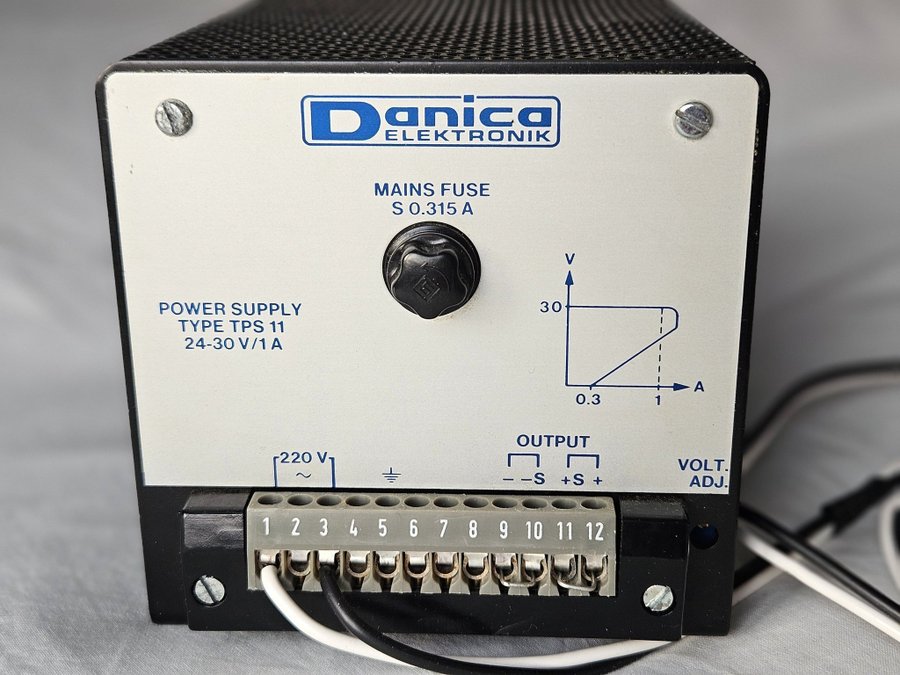

Lilla V–I-diagrammet på frontpanelen visar TPS 11:s utsignal-karakteristik:
Konstant-spännings-region
– Från 0 A upp till cirka 0,3 A (knä-punkten längst till vänster) fungerar nätaggregatet som en vanlig justerbar 24–30 V-källa: du får inställd spänning (upp till 30 V) så länge lasten drar högst 0,3 A.
strömbegränsning med återkoppling (fold-back)
– Så snart lasten försöker dra mer än ˜ 0,3 A går aggregatet in i strömbegränsningsläge.
– Det är inte en mjuk strömbegränsning som håller strömmen på 0,3 A och låter spänningen falla fritt, utan använder “fold-back”: spänningen sänks när strömmen överstiger 0,3 A.
– Den raka linjen från (0,3 A, 30 V) ner till (1 A, 0 V) betyder att om du tvingar fram högre ström faller spänningen längs den linjen – tills den teoretiskt når noll vid 1 A.
Fold-back
Fold-back-skydd begränsar både spänning och ström vid kraftiga överbelastningar eller kortslutningar, vilket minskar effektförluster i både källa och last och gör det säkrare för båda.
“MAINS FUSE S 0.315 A” visar att det finns en 0,315 A tidsfördröjd säkring på nät-ingången.
“OUTPUT –S – +S +” är terminalerna för utgång och fjärrkompensation (remote sense) för att kompensera spänningsfall i kablaget.
“VOLT. ADJ.” är frontpanelens trim-pot för att ställa in 24–30 V-utgången.
Märkspänning: 220 V.
Vikt: c:a 1,3 Kg
.
Lycka till med buden
Ps: Jag ger omdöme efter köparen
--------------------------------------
Jag ansvarar inte för leveransen när jag har lämnat in brevet/paketet hos mitt ombud.
Vinnaren betalar mig via Tradera.
Vinnaren betalar också frakten .
-- Jag kan tyvärr inte erbjuda avhämtning pga av olika orsaker, bla att jag arbetar oregelbundet, så det blir för krångligt att bestämma tider etc.
Efter betalning skickas vinsten.
Skulle Ni dock inte fått något Tradera vinnar email vid vinst, efter 48 timmar skulle jag uppskatta att ni hörde av er till mig, då det ibland händer att mail stoppas av olika SPAM-filter.
OBS!!! Men titta först i eran skräppost katalog under eran email då det kan hända att det hamnar där.
Se gärna mina övriga annonser. Jag samfraktar gärna efter överenskommelse.
Lycka till med buden
Danica Elektronik nätaggregat (DC-strömförsörjning) av typen TPS 11.
Det levererar justerbar likspänning på 24–30 V med max 1 A och har inbyggd fold-back-strömbegränsning.
Lilla V–I-diagrammet på frontpanelen visar TPS 11:s utsignal-karakteristik:
Konstant-spännings-region
– Från 0 A upp till cirka 0,3 A (knä-punkten längst till vänster) fungerar nätaggregatet som en vanlig justerbar 24–30 V-källa: du får inställd spänning (upp till 30 V) så länge lasten drar högst 0,3 A.
strömbegränsning med återkoppling (fold-back)
– Så snart lasten försöker dra mer än ˜ 0,3 A går aggregatet in i strömbegränsningsläge.
– Det är inte en mjuk strömbegränsning som håller strömmen på 0,3 A och låter spänningen falla fritt, utan använder “fold-back”: spänningen sänks när strömmen överstiger 0,3 A.
– Den raka linjen från (0,3 A, 30 V) ner till (1 A, 0 V) betyder att om du tvingar fram högre ström faller spänningen längs den linjen – tills den teoretiskt når noll vid 1 A.
Fold-back
Fold-back-skydd begränsar både spänning och ström vid kraftiga överbelastningar eller kortslutningar, vilket minskar effektförluster i både källa och last och gör det säkrare för båda.
“MAINS FUSE S 0.315 A” visar att det finns en 0,315 A tidsfördröjd säkring på nät-ingången.
“OUTPUT –S – +S +” är terminalerna för utgång och fjärrkompensation (remote sense) för att kompensera spänningsfall i kablaget.
“VOLT. ADJ.” är frontpanelens trim-pot för att ställa in 24–30 V-utgången.
Märkspänning: 220 V.
Vikt: c:a 1,3 Kg
.
Lycka till med buden
Ps: Jag ger omdöme efter köparen
--------------------------------------
Jag ansvarar inte för leveransen när jag har lämnat in brevet/paketet hos mitt ombud.
Vinnaren betalar mig via Tradera.
Vinnaren betalar också frakten .
-- Jag kan tyvärr inte erbjuda avhämtning pga av olika orsaker, bla att jag arbetar oregelbundet, så det blir för krångligt att bestämma tider etc.
Efter betalning skickas vinsten.
Skulle Ni dock inte fått något Tradera vinnar email vid vinst, efter 48 timmar skulle jag uppskatta att ni hörde av er till mig, då det ibland händer att mail stoppas av olika SPAM-filter.
OBS!!! Men titta först i eran skräppost katalog under eran email då det kan hända att det hamnar där.
Se gärna mina övriga annonser. Jag samfraktar gärna efter överenskommelse.
Lycka till med buden
Danica Elektronik Nätaggregat TPS 11
Slutar 1 nov 23:37
69 kr
