Ett par riktigt rejäla reläer för mycket hög ström. 2 poliga, ger två
kontaktslutningar oberoende av varandra. Inga vilokontakter. Detta är inga
vanliga Biltema-reläer, utan är avsedda för specad ström utan begränsningar.
Specade för 30 A @ 277 VAC, finns även specar för olika fasförskjutningar.
Fabrikat ZETTLER typ: AZ2704-2A-12DTW(205). Jag hittar ingen spec för
isolationsspänningen mellan spole och kontaktgrupper, men kan uppskattas till

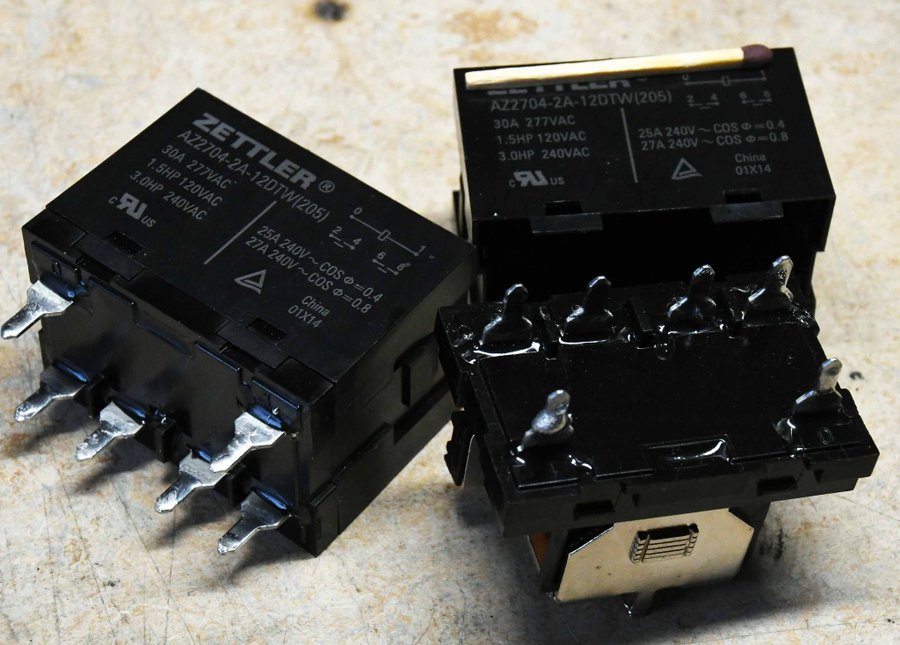

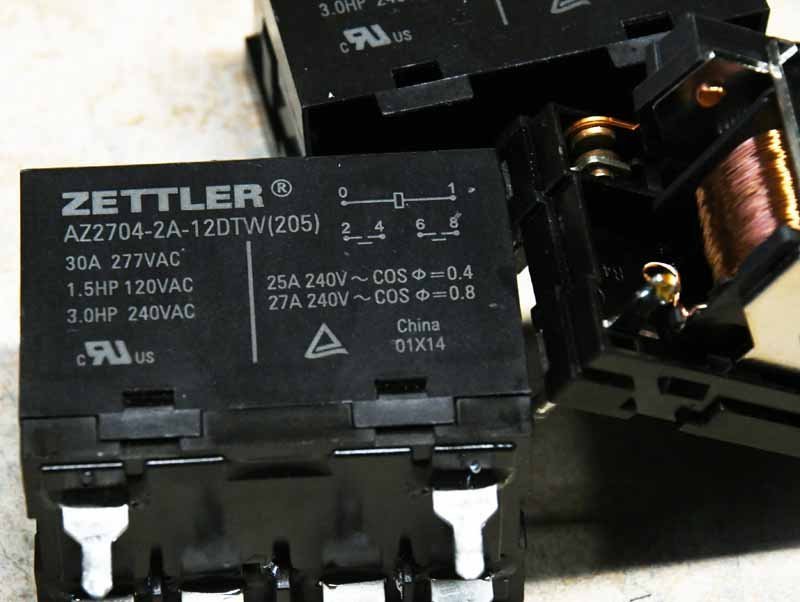

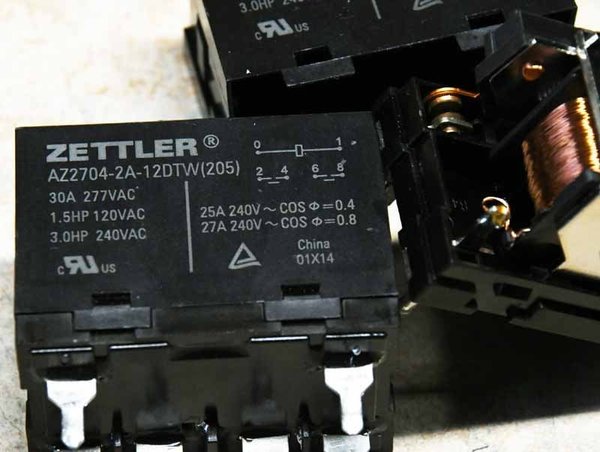

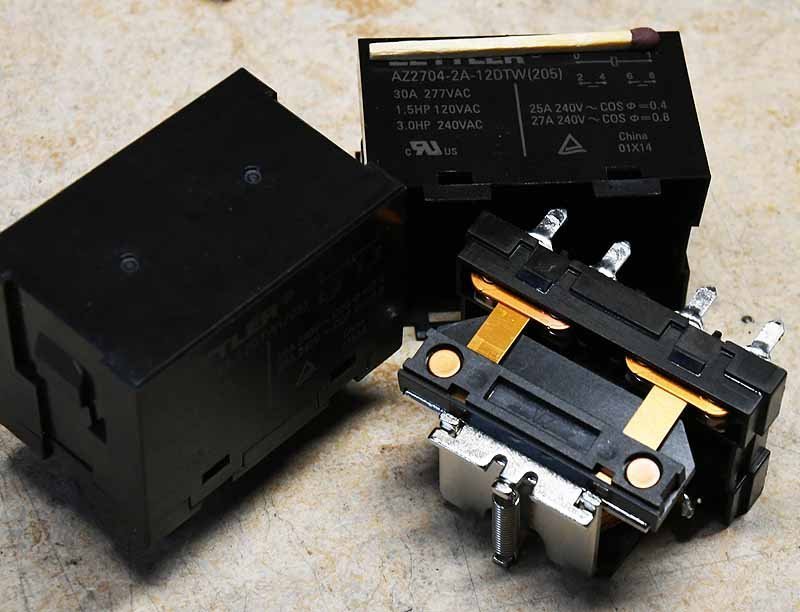

kV-klassen. Bilderna visar det ena reläet med avtagen kåpa, där kan vi se de
kraftiga kontakterna, de korta avstånd mellan de rörliga kontaktdelarna, samt
rätt stort kontaktavstånd vid bruten krets, (dessa relän har ingen vilokontakt)
dvs reläet kan med fördel användas för HF och höga effekter. Spolen är avsedd
för 12 V och drar c:a 170 mA. Det är rejäla kontakttryck så det krävs ju en
stark spole. Storlek: (se tändstickan på bilderna) 50 x 35 x 33 mm plus
anslutningsöron. Det är möjligt att parallellkoppla båda kontaktgrupper, ifall man
mixtrar med ännu högre strömmar. Applikationer är exvis att skilja 12 V matning
till radioanläggningen, (både plus och minus) med avsikt att skydda mot åska,
att bryta större koaxialkablar med både mittledare och skärm, eller till
batteriladdning, batteriavskiljning i båtar, husvagnar och husbilar, klart att
de kan användas i bilen om man har en ljusramp utöver det vanliga. Tips för
DC-sladd till amatörradiostation: använd en diod från plus på strömkällan till
spolen i reläet, samt spolens anda sida till minus, reläet drar då endast om
man anslutit rätt polaritet från bilbatteri eller nätaggregat, led sedan plus
och minus via varsin kontakt på reläet till radiostationen. Reläna är
demonterade ur industriell utrustning och därmed begagnade, men förmodligen
inte särskilt många manövrar gjorda. Provade inför denna auktion. Tänkta för
montering på kretskort, men har rejäla lödfanor som det går att löda tjocka
kablar direkt på.
