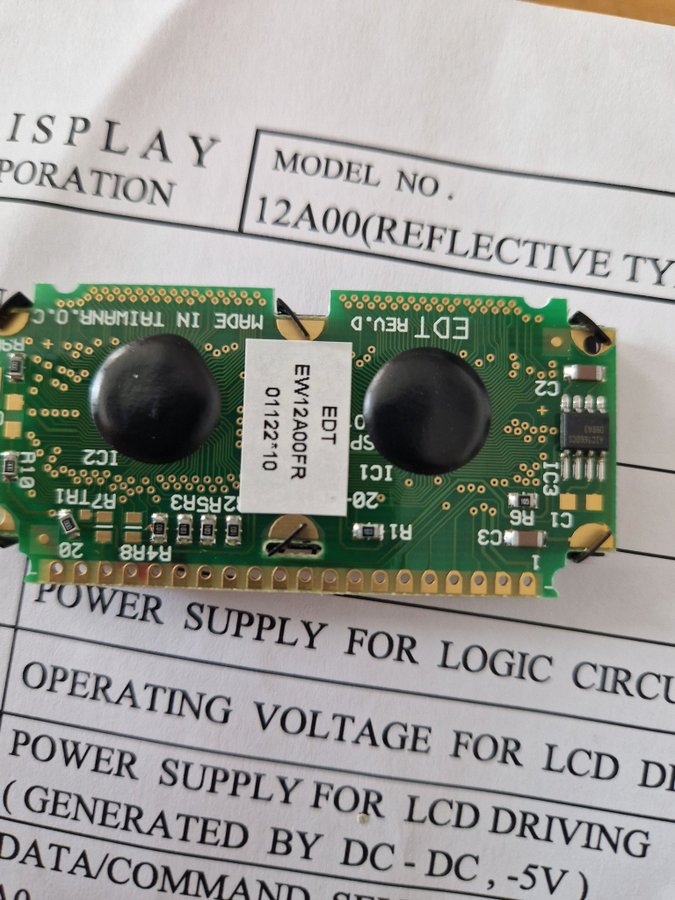

10st LCD-display, modell 12A00

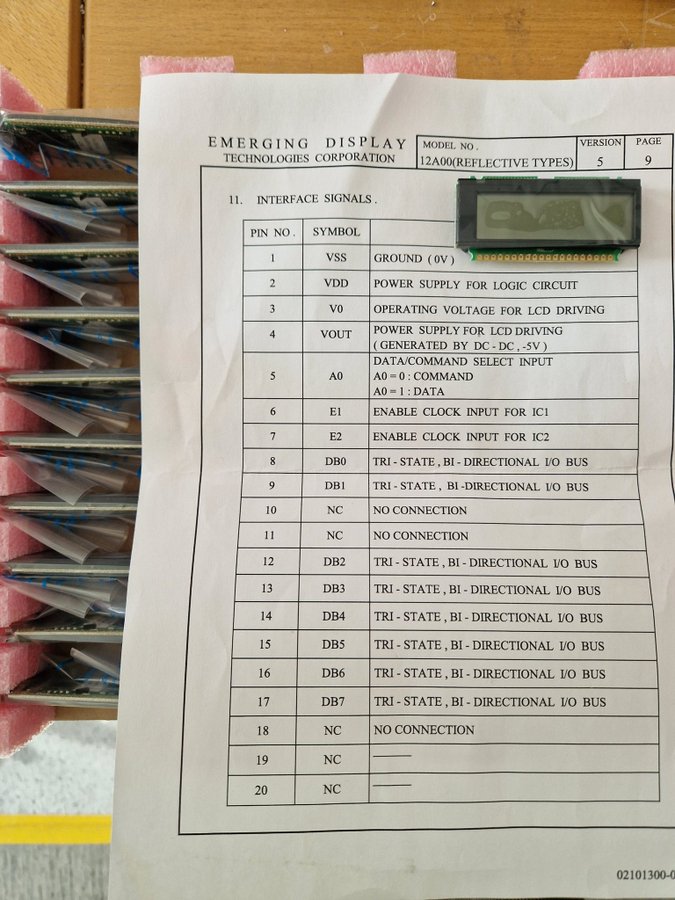

Reflekterande LCD-skärm, modell 12A00. Displayen har 20 anslutningsstift. Stift 1 är VSS (jord), stift 2 är VDD (strömförsörjning för logikkrets), stift 3 är V0 (driftspänning för LCD-drivning), stift 4 är VOUT (strömförsörjning för LCD-drivning, genererad av DC-DC, -5V). Stift 5 är A0 (data/kommando valingång, A0=0 kommando, A0=1 data). Stift 6 är E1 (aktivera klockingång för IC1), stift 7 är E2 (aktivera klockingång för IC2). Stift 8 till 15 är DB0 till DB7 (tre-tillstånds, dubbelriktad I/O-buss). Stift 10, 11, 18, 19 och 20 är NC (ingen anslutning).
Nya, oanvända. Obs 10st i batchen.
