Artikelnummer: Ab16x16set

Innehåller:
Verktygshållare/svarvstålshållare multifix 40position Ab-1616.
Specialframtagen med extra breda/kraftigare stålhållare, 65mm.
Max stålhöjd/greppvidd 16,5mm

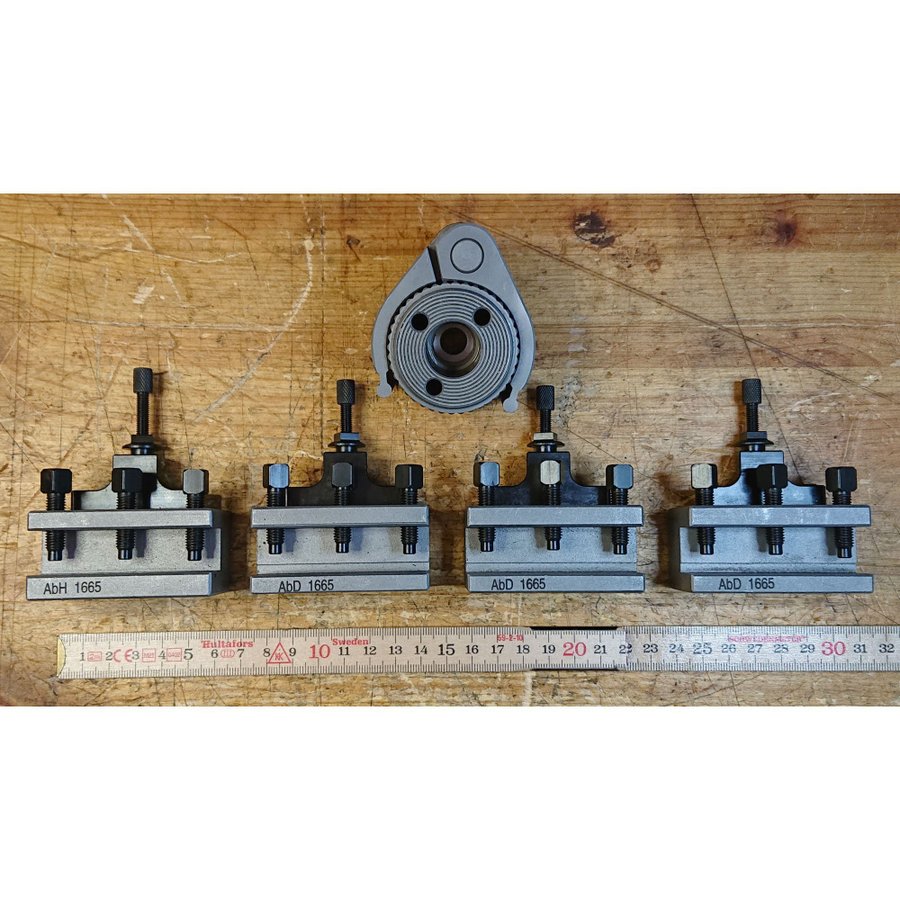

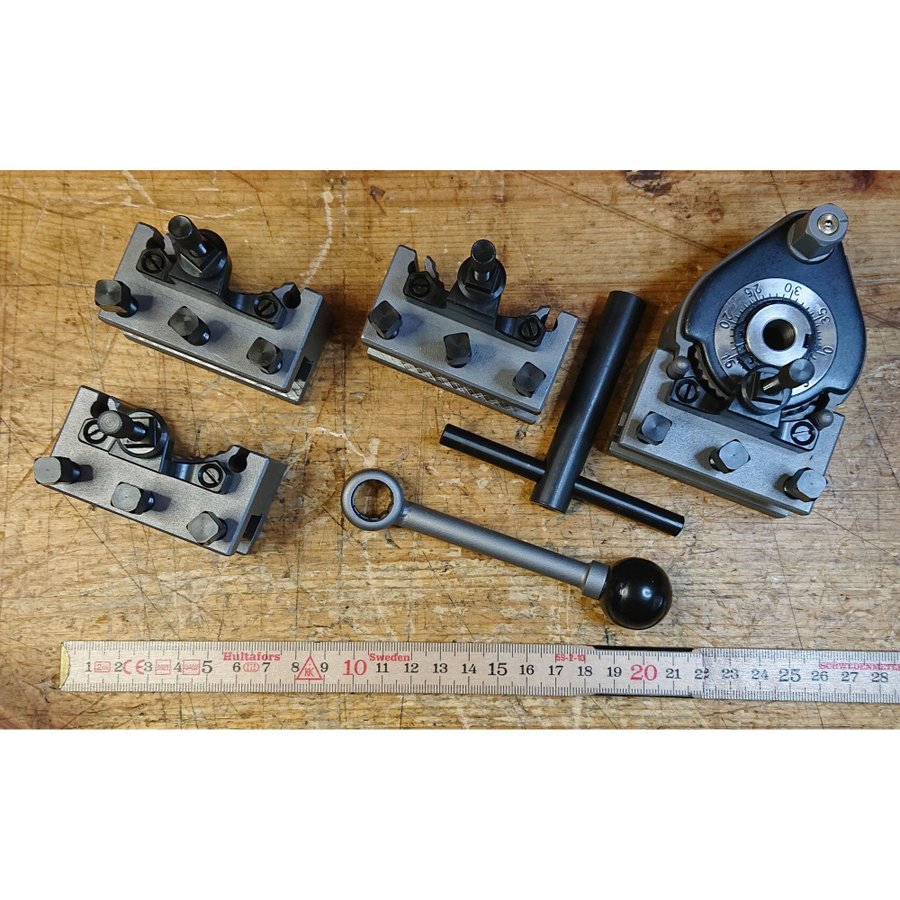

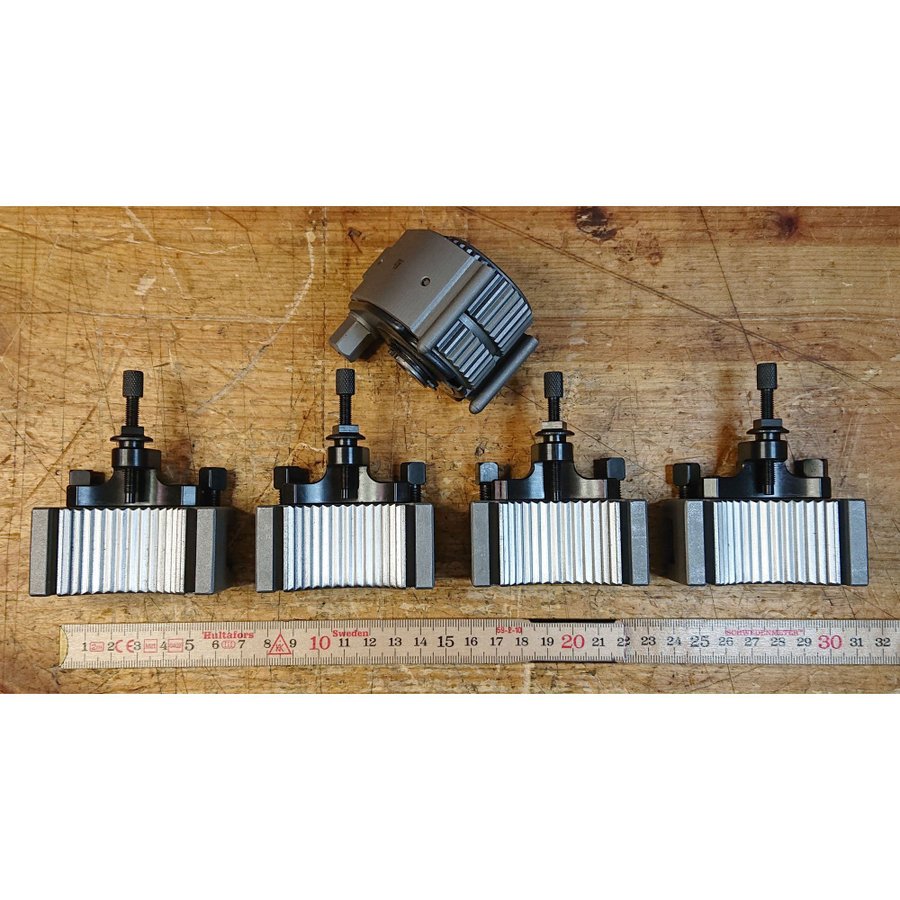

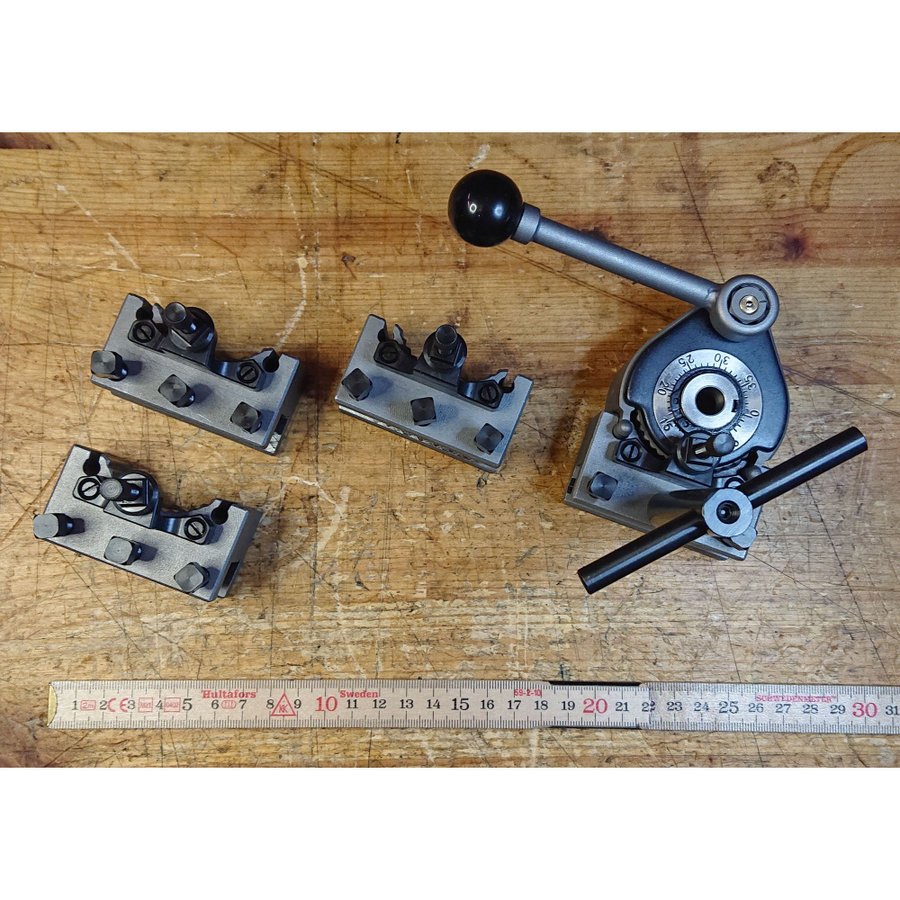

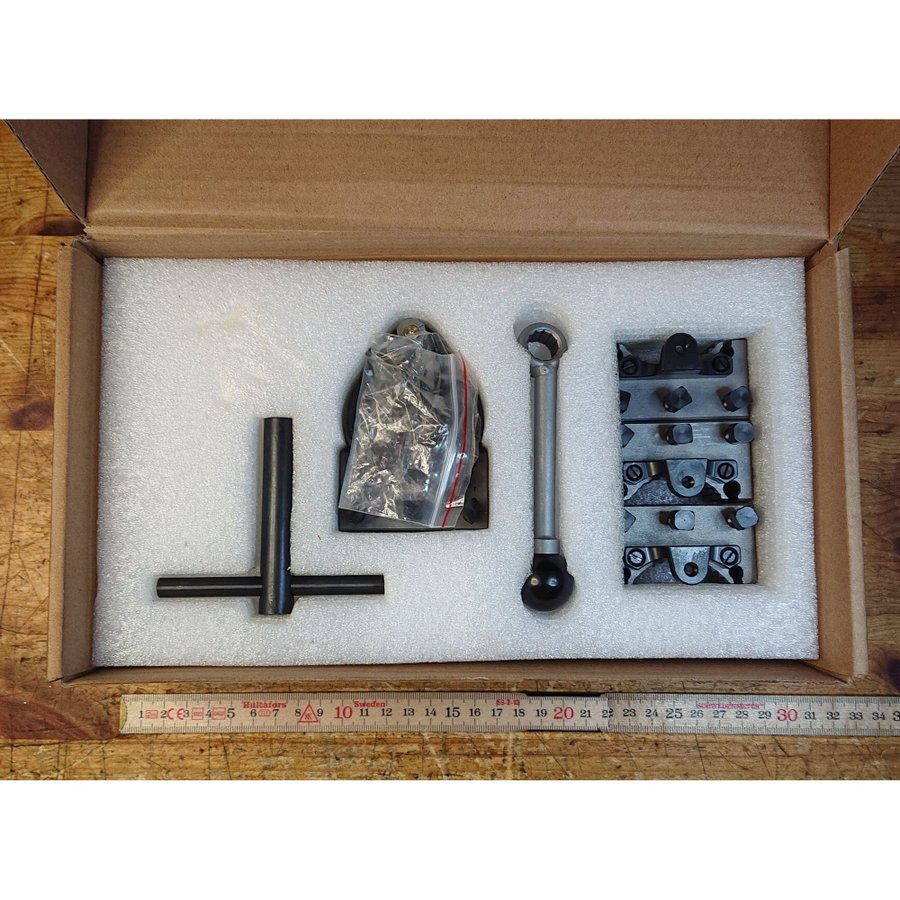

1 st fäste + 4 st hållare enligt bilderna.
Repeternoggrannhet: 0,01mm.
Totalvikt för allt ca 2680g.

Förtydligande text som även finns i bilderna:
Verktygshuvud med verktygshållare.

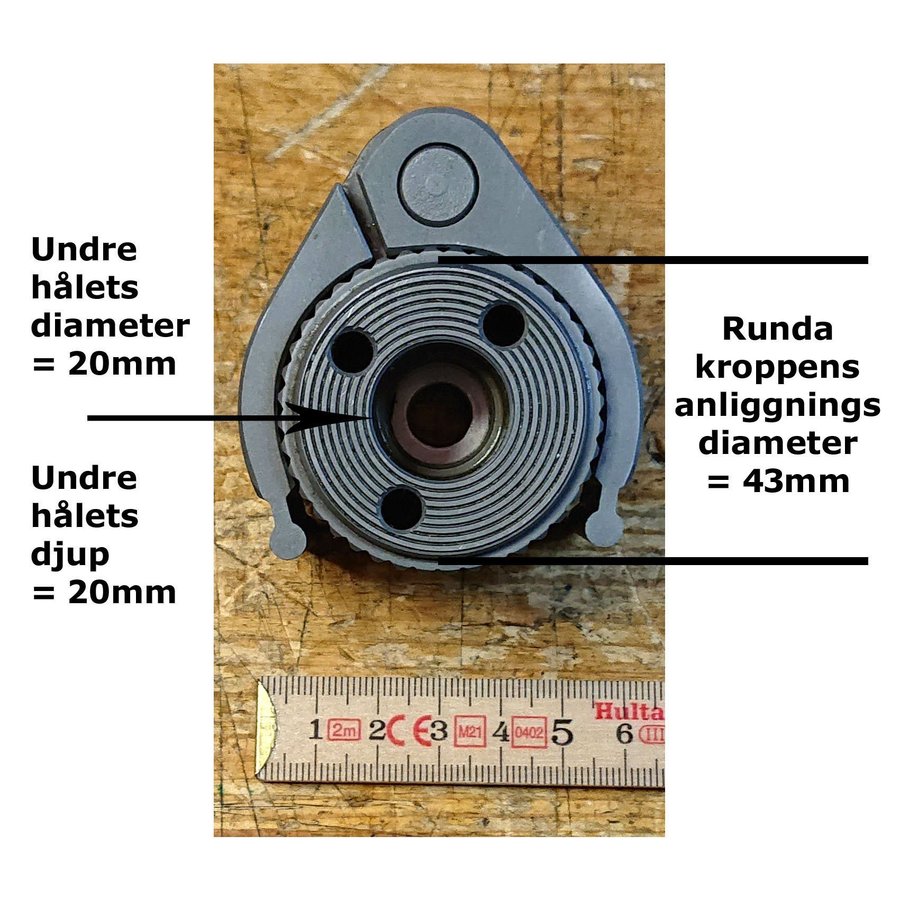

Undre hålets diameter = 20mm
Undre hålets djup = 20mm
Runda kroppens anliggnings diameter = 43mm

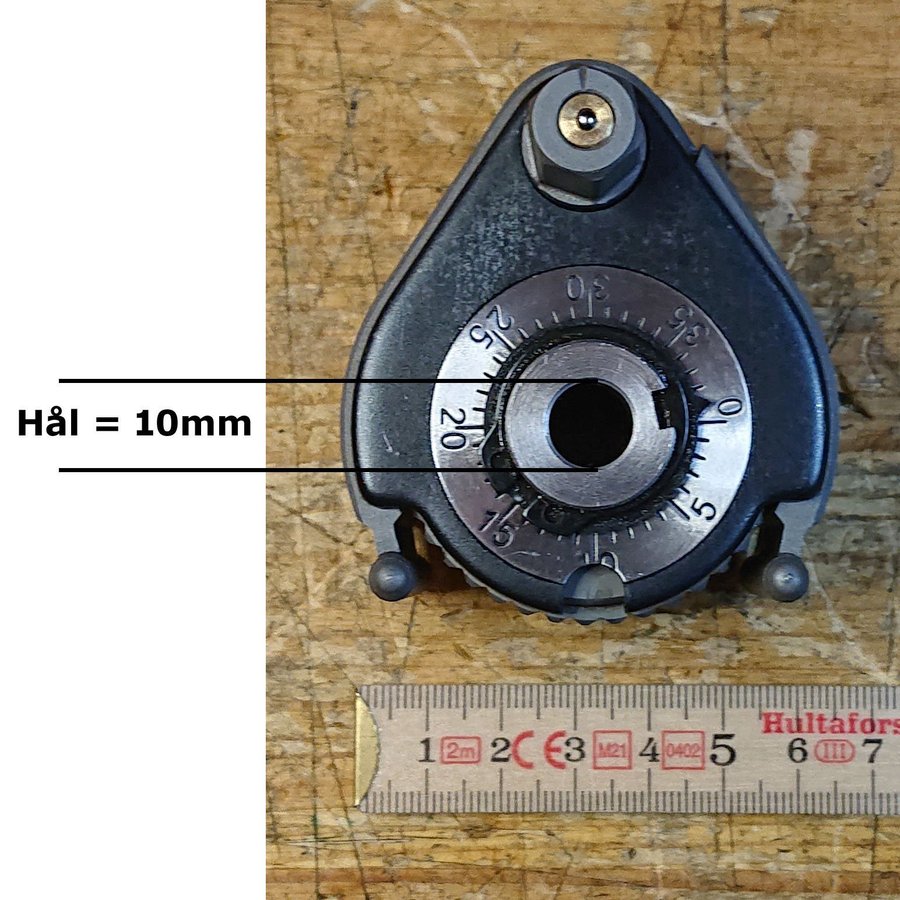

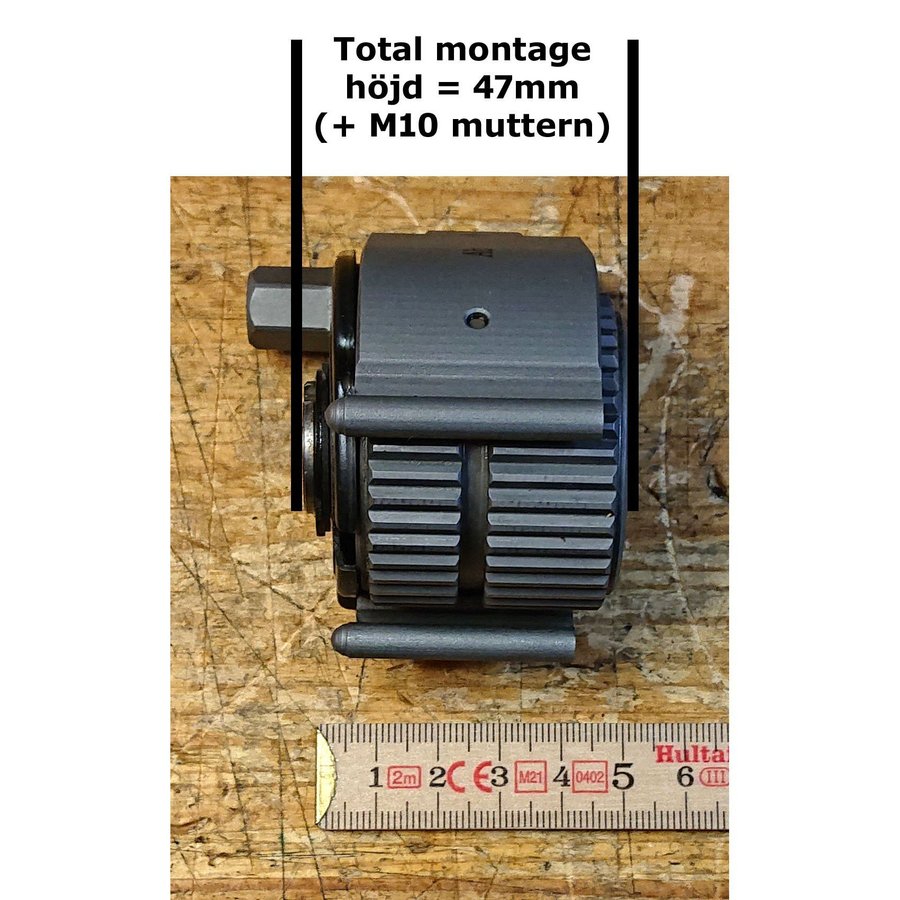

Total montage höjd = 47mm (+ M10 muttern) Hål = 10mm

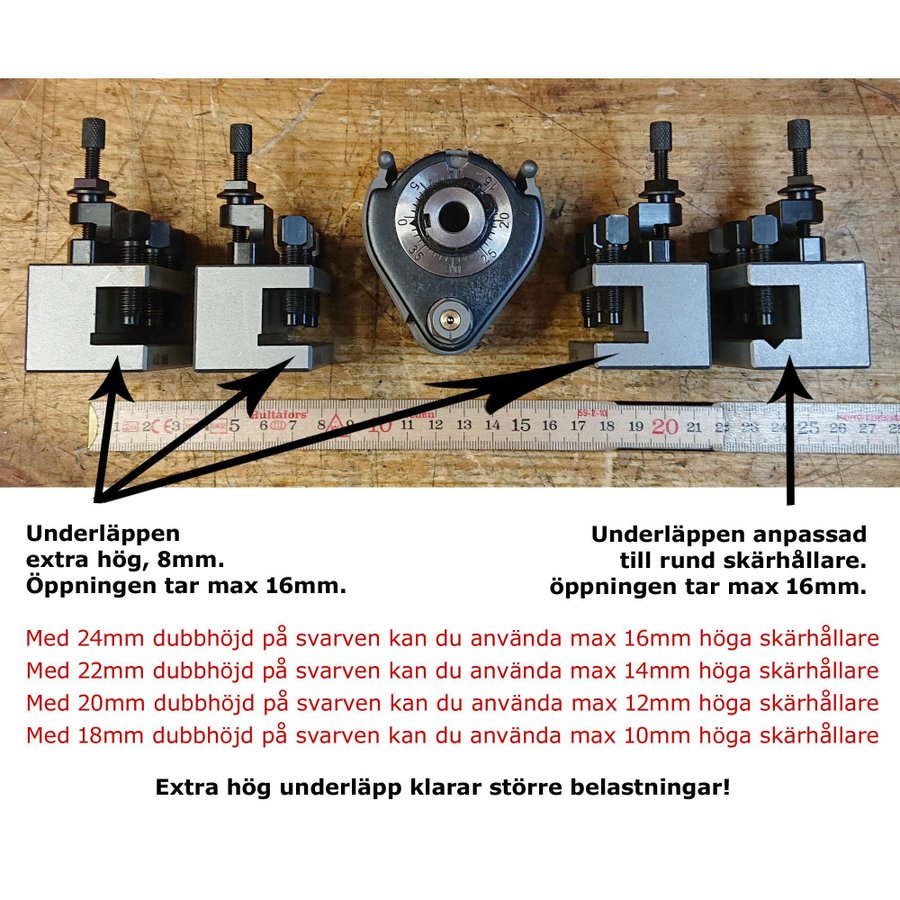

Underläppen + 1mm hög för extra stabilitet = Totalt 8mm.
Öppningen tar max 16mm.
Med 24mm dubbhöjd på svarven kan du använda max 16mm höga skärhållare
Med 22mm dubbhöjd på svarven kan du använda max 14mm höga skärhållare
Med 20mm dubbhöjd på svarven kan du använda max 12mm höga skärhållare
Med 18mm dubbhöjd på svarven kan du använda max 10mm höga skärhållare

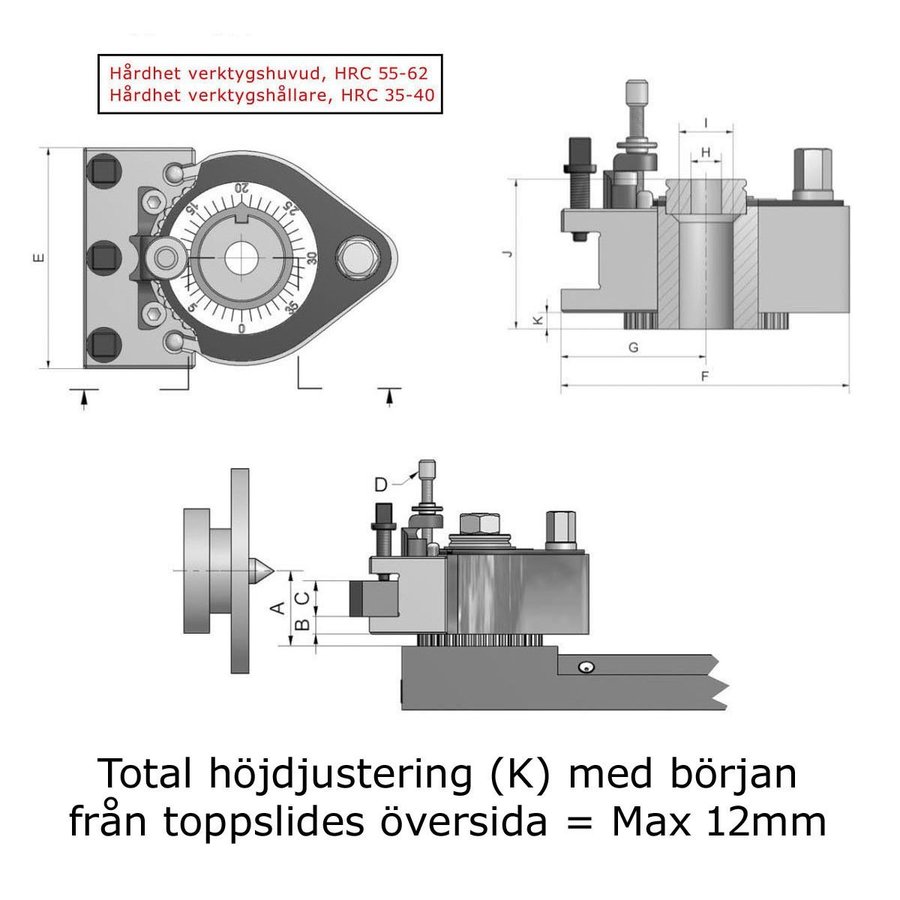

Total höjdjustering (K) med början från toppslides översida = Max 12mm
Hårdhet verktygshuvud, HRC 55-62 Hårdhet verktygshållare, HRC 35-40

(OBS! Detta är ett precisionstillbehör som bör monteras, anpassas och användas av maskinkunniga.)

Övrig omfattande verkstadsinfo medföljer varje leverans
och finns även i vår profiltext som läses bäst med stor skärm.

Förpackningens utseende kan variera, men innehållet är lika som beskrivits.
