Timmersläpsax AW - Statens Maskinprovningar Knivsta Sala Västerås

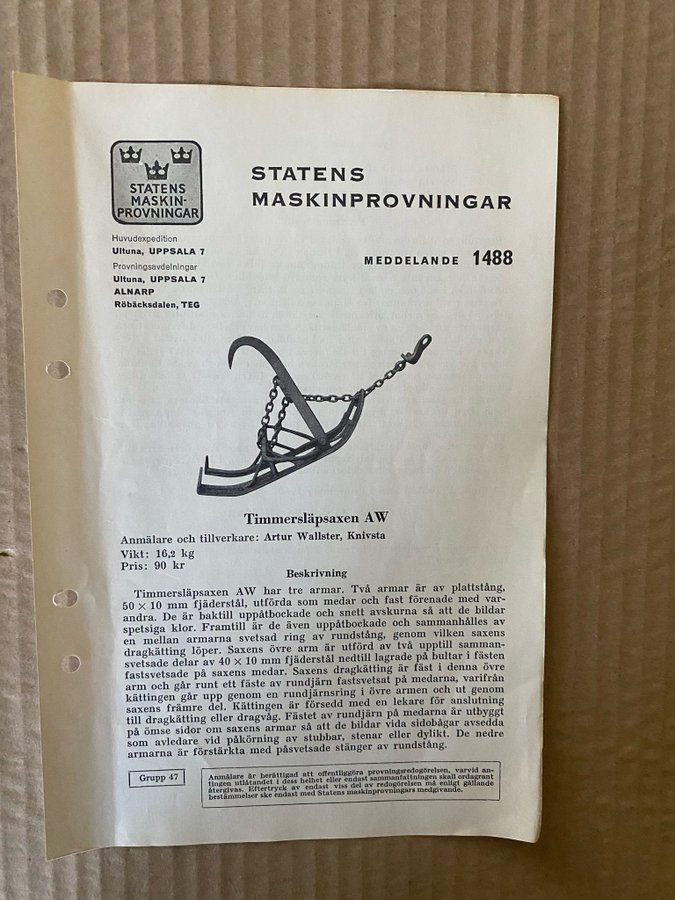

SMP Test på Timmersläpsax AW. Anmälare och tillverkare: Artur Wallster, Knivsta. Vikt: 16,2 kg. Timmersläpsaxen AW har tre armar. Två armar är av plattstång, 50 x 10 mm fjäderstål, utförda som medar och fast förenade med varandra. De är baktill uppåtbockade och snett avskurna så att de bildar spetsiga klor. Framtill är de även uppåtbockade och sammanhålles av en mellan armarna svetsad ring av rundstång, genom vilken saxens dragkätting löper. Saxens övre arm är utförd av två upptill sammansvetsade delar av 40 x 10 mm fjäderstål nedtill lagrade på bultar i fästen fastsvetsade på saxens medar. Saxens dragkätting är fäst i denna övre arm och går runt ett fäste av rundjärn fastsvetsat på medarna, varifrån kättingen går upp genom en rundjärnsring i övre armen och ut genom saxens främre del. Kättingen är försedd med en lekare för anslutning till dragkätting eller dragvåg. Fästet av rundjärn på medarna är utbyggt på ömse sidor om saxens armar så att de bildar vida sidobågar avsedda som avledare vid påkörning av stubbar, stenar eller dylikt. De nedre armarna är förstärkta med påsvetsade stänger av rundstång.
