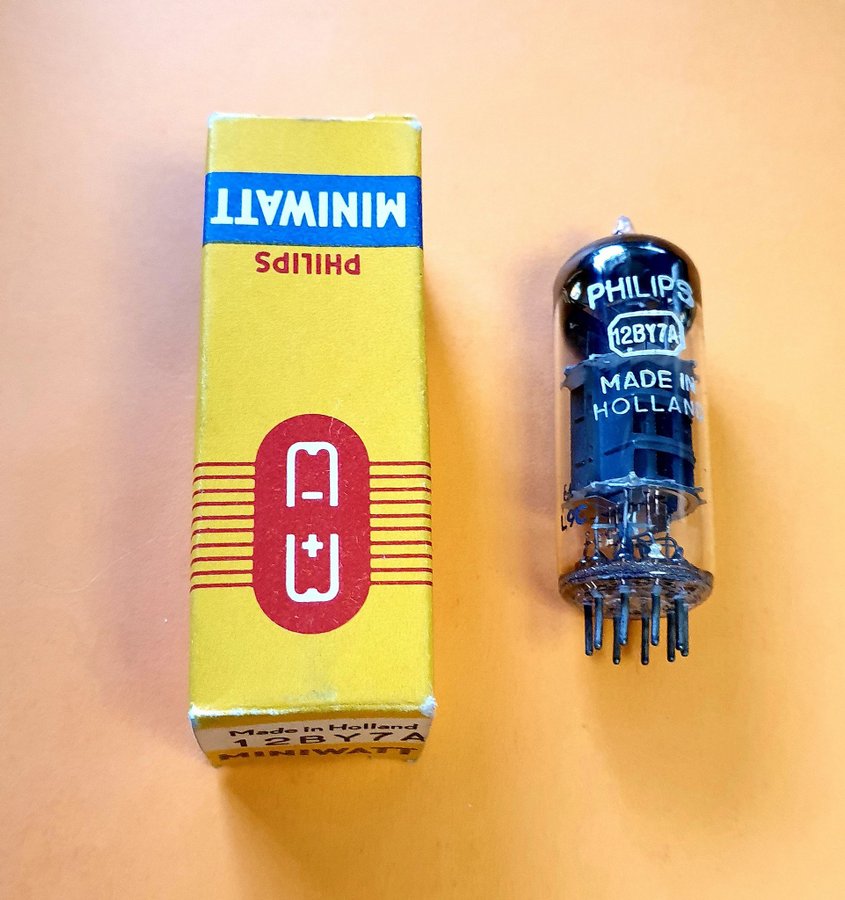

Philips 12BY7A är ett litet effektpentod-rör (miniature pentode) utvecklat på 1950-talet, ursprungligen för TV-apparater men senare mycket uppskattat i Hi-Fi och mätinstrument tack vare sin höga bandbredd, linjära förstärkning och stabila konstruktion.
?? Grundläggande fakta
Typ: 12BY7A (även känd som EL180 i Europa)
Tillverkare: Philips (men även producerat av GE, RCA, Sylvania m.fl.)
Lansering: ca 1955 (förbättrad version av 12BY7)
Klass: Låg- till medel-gain pentod
Sockel: Noval (B9A, 9 stift)
Effekttålighet: ca 6,5 W anodförlust
Anodspänning (Va max): ~300 V
Skärmgallerspänning (Vg2): ~180 V
Anodström: ca 25–30 mA vid typisk drift
Transkonduktans: ca 11–13 mA/V
?? Ljud- och användningsprofil
Hi-Fi och audio:
Mycket linjär förstärkning över bred bandbredd (upp till ca 4 MHz)
Ger klarhet och detaljrikedom i mellanregister och diskant
Användes ofta i försteg till rörslutsteg (t.ex. Dynaco ST-70)
Mätinstrument:
Vanligt i Tektronix-oscilloskop under 1950–60-talet tack vare snabb respons
Radio/TV: Ursprungligen designat som video-förstärkarrör i TV-apparater
?? Sammanfattning
Philips 12BY7A är ett snabbt, linjärt och pålitligt pentodrör som började som TV-komponent men blev en favorit i Hi-Fi-förstärkare och mätinstrument. Dess kombination av bred bandbredd, låg distorsion och robust konstruktion gör att det än idag är eftertraktat bland entusiaster.
