Dynaco Stereo 70 Rörslutsteg

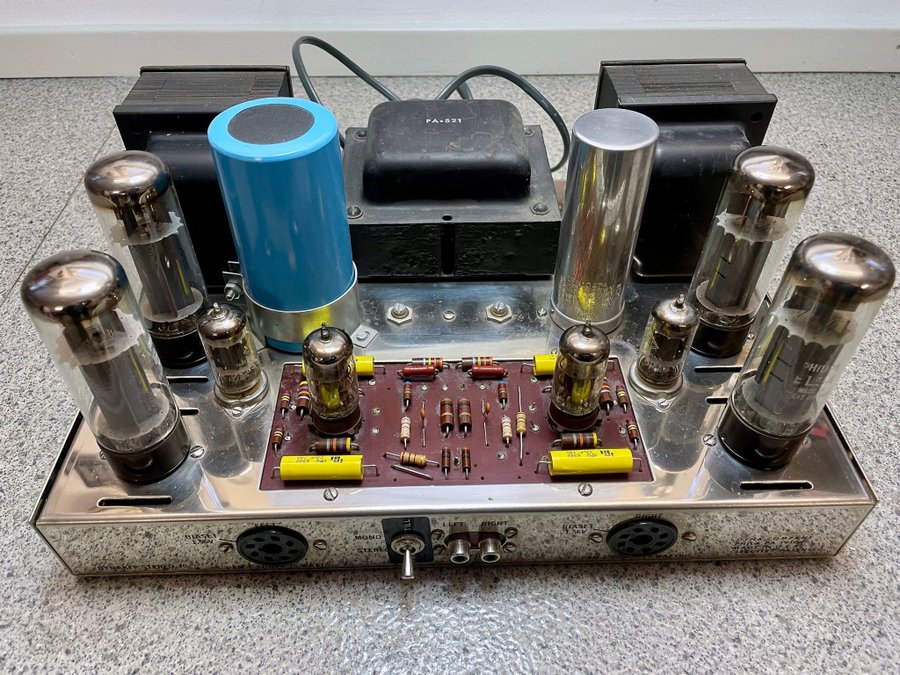

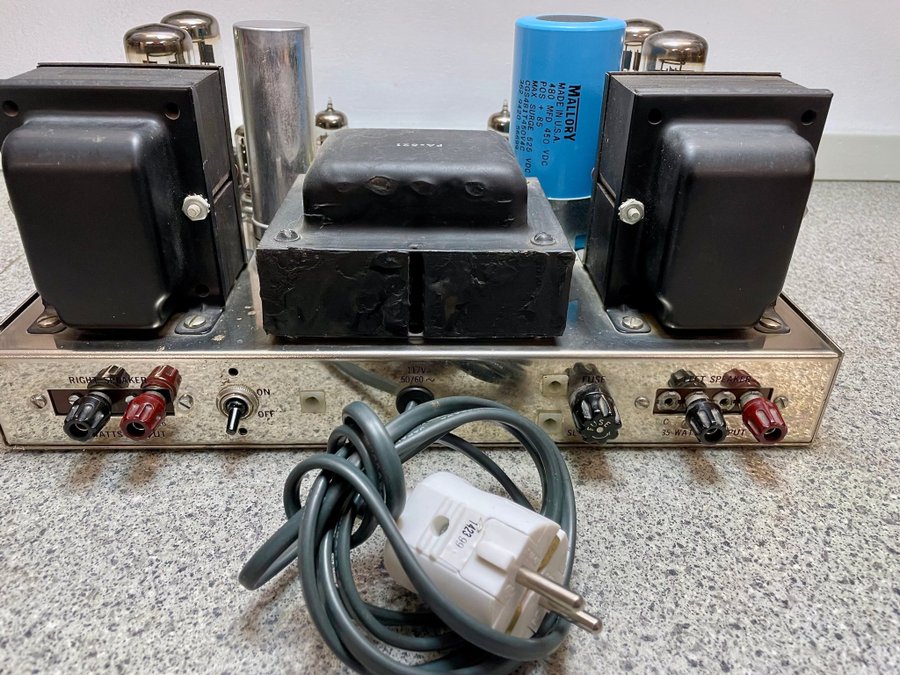

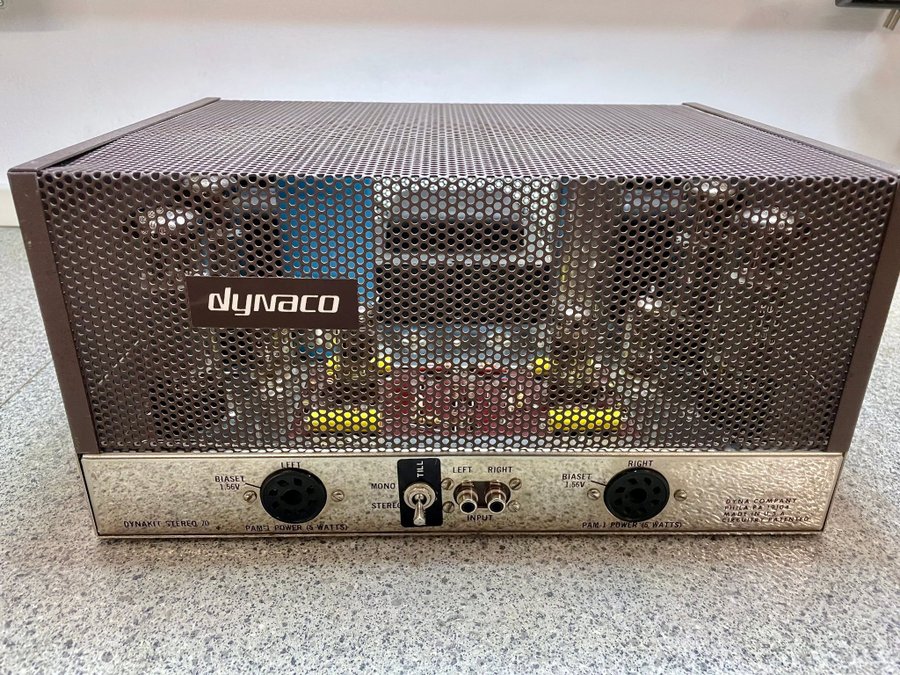

Svensksåld, Factory wired, 230 VAC.

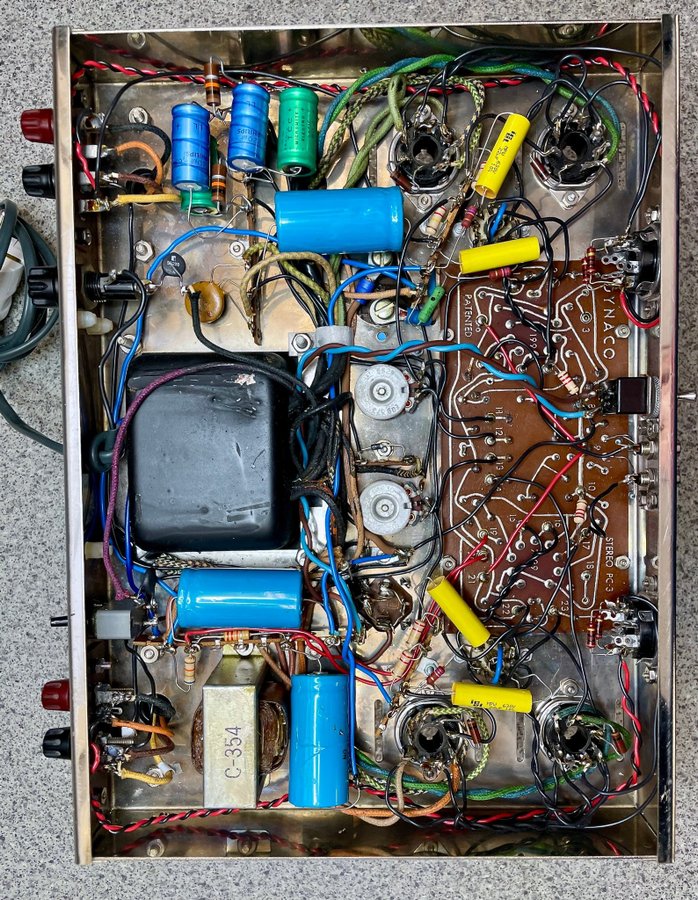

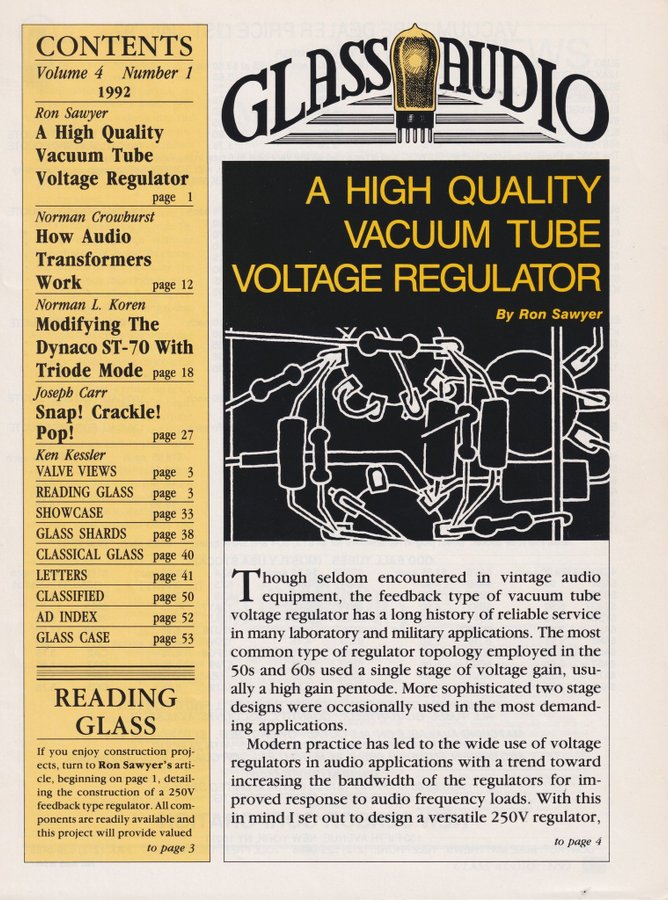

I min ägo sedan 80 talet, modifierad av mig under 90-talet, enligt artikel i Glass Audio nr.1 1992.
Dynaco Stereo 70 Modification with Triode Mode Input Stage.
(By Norman L Koren)

Bakgrund
Den ursprungliga Dynaco kretslösningen för Stereo 70 från 60-talet hade fördelen av enkelhet, låg kostnad och okänslighet för strömförsörjningens begränsningar samt tillräcklig förstärkning i ett enda rör för att driva EL34 utgångsrören. Men den har i sig dålig frekvensrespons. Att tillämpa negativ återkoppling planar ut responsen, men den hörbara högfrekvensåtergivningen och detaljrikedomen förblir dålig. Den presenterade modifieringen kräver två extra rör, men frekvensrespons och ljudkvalitet förbättras radikalt, med minskat brus, mer dynamik och fastare bas.

Modifiering
Den använder ett enkelt knep för att övervinna den huvudsakliga begränsande faktorn för en Dynaco ST-70´s högfrekvensåtergivning, vilket inte är utgångstransformatorernas fel utan 7199-pentodssteget i ingången.

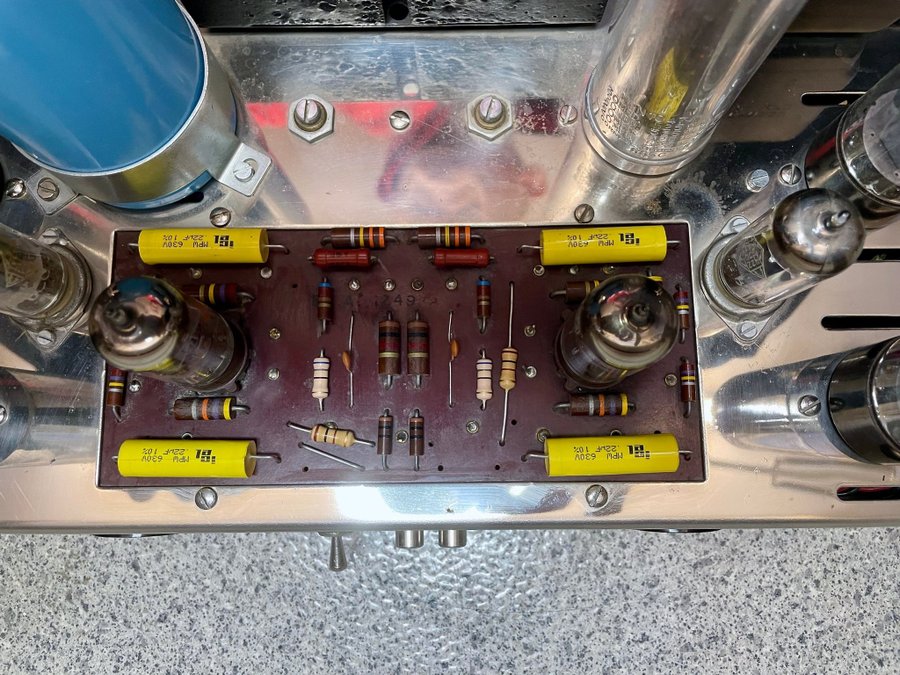

Genom att ändra hur en enskild kondensator i varje kanal är ansluten, fungerar 7199 pentoden som en triod, vars lägre anodmotstånd resulterar i en radikal ökning av bandbredden och detta ger en motsvarande förbättring av ljudkvaliteten.

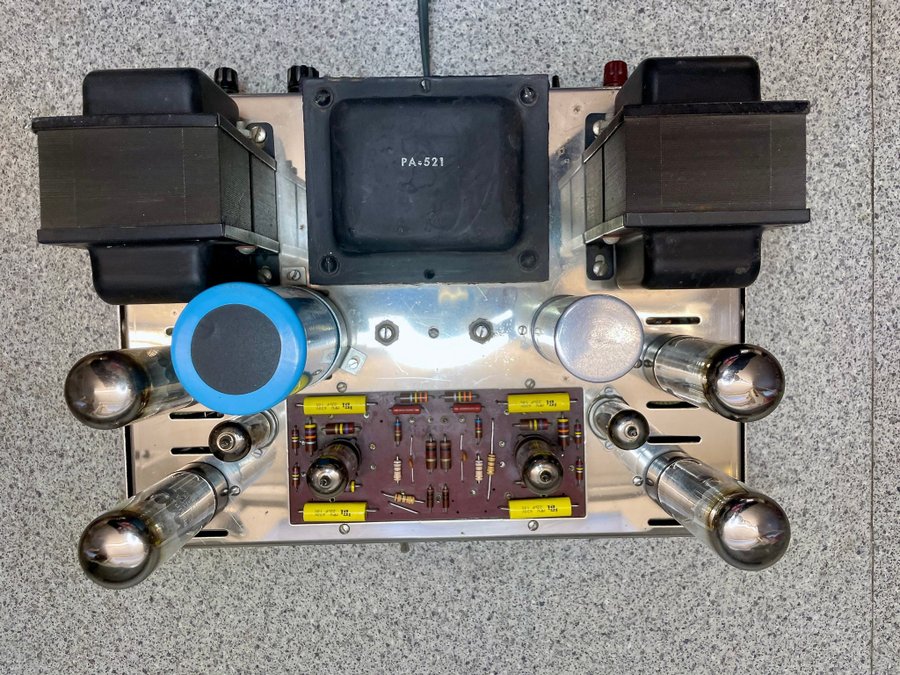

Priset för denna förändring är en minskning av kretsens förstärkning som kräver ytterligare förstärkning från ett par 12AU7 rör monterade på chassit mellan kretskortet och effektrören. 12AU7 rören ger också en mycket kraftig drivsignal för EL34 utgångsrören, vilket gör att 7199-splitload fasdelaren kan arbeta vid låga signalnivåer för minimal distorsion.

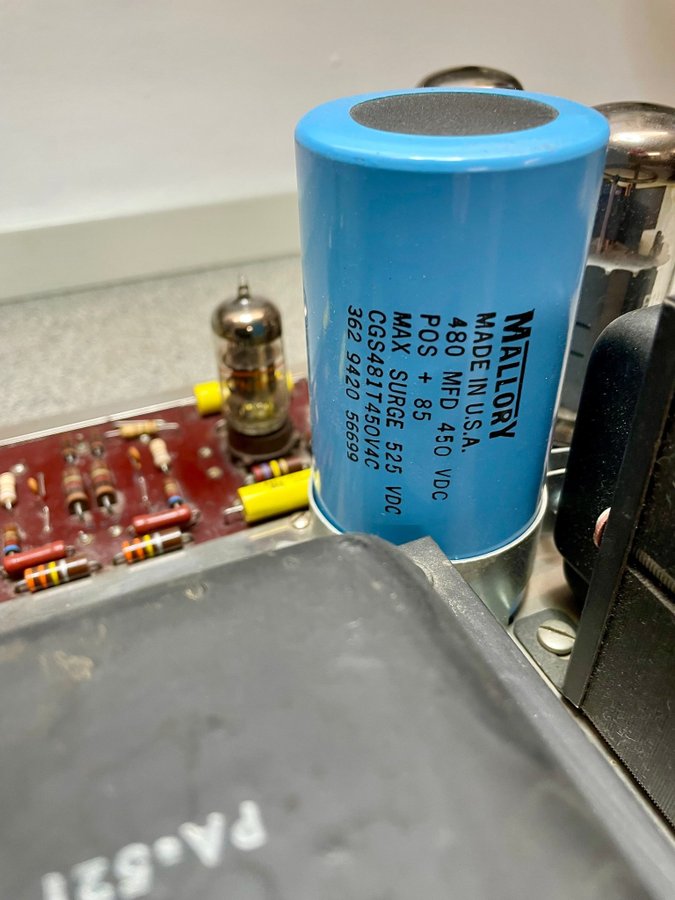

En förbättring av strömförsörjningen är också nödvändig. Här har likriktarröret ersatts av moderna dioder och större kondensatorbankar mm.
Slutsatsen är en helt fantastisk ljudkvalitet; i klass med vilken måttligt driven effektförstärkare jag än har haft förmånen att höra. Helt i klass med min Luxman MQ 70 som också har ultralinear-kopplade EL 34:or som slutrör.
Detta arbete antydde att förstärkarmätningar gjorda utan den negativa återkopplingsslingan inkopplad kan ge en hel del ljus över förstärkarens slutliga ljudkvalitet.
