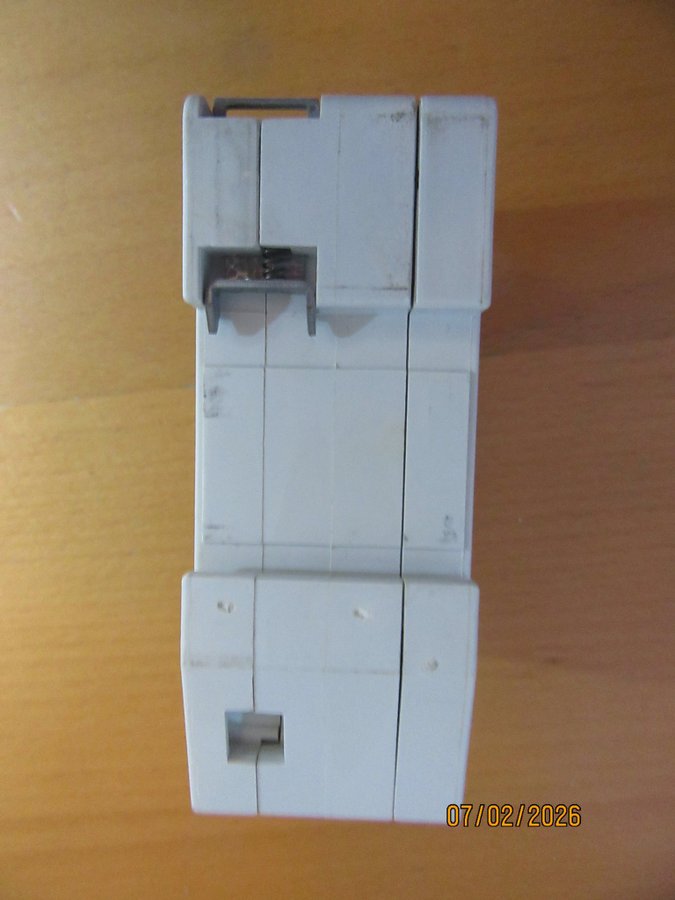

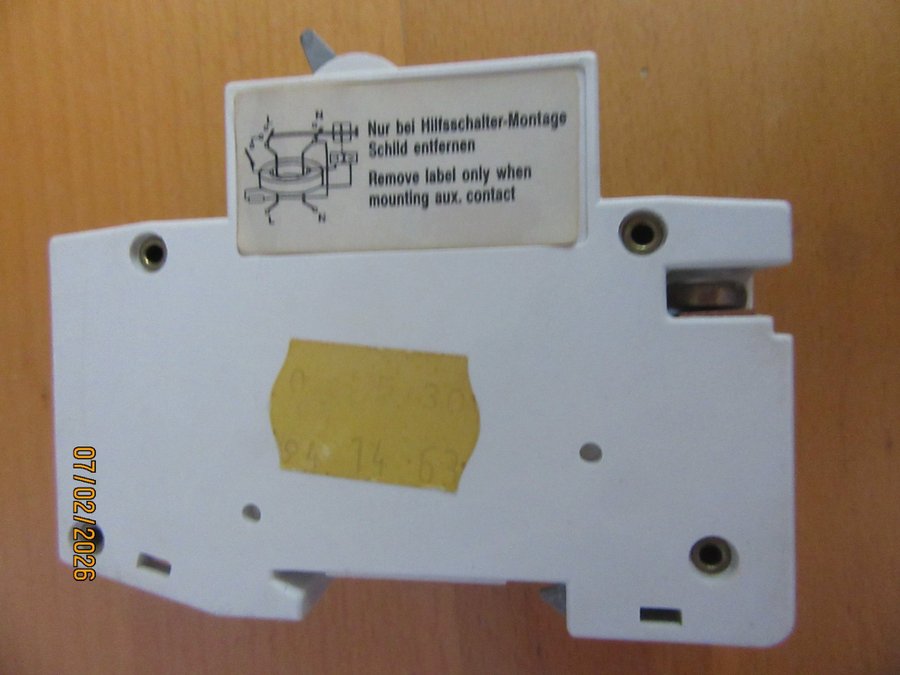

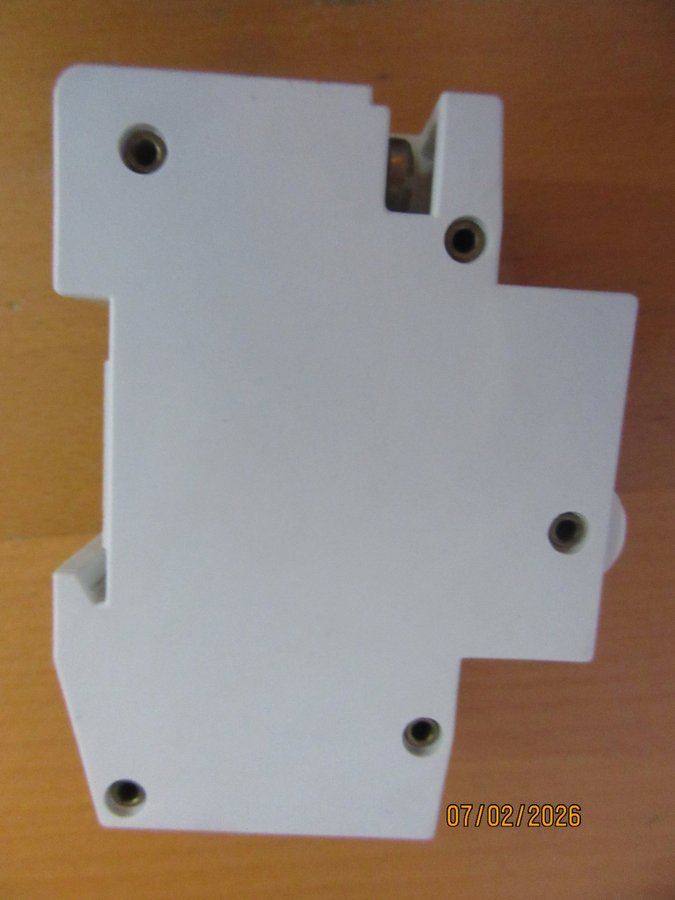

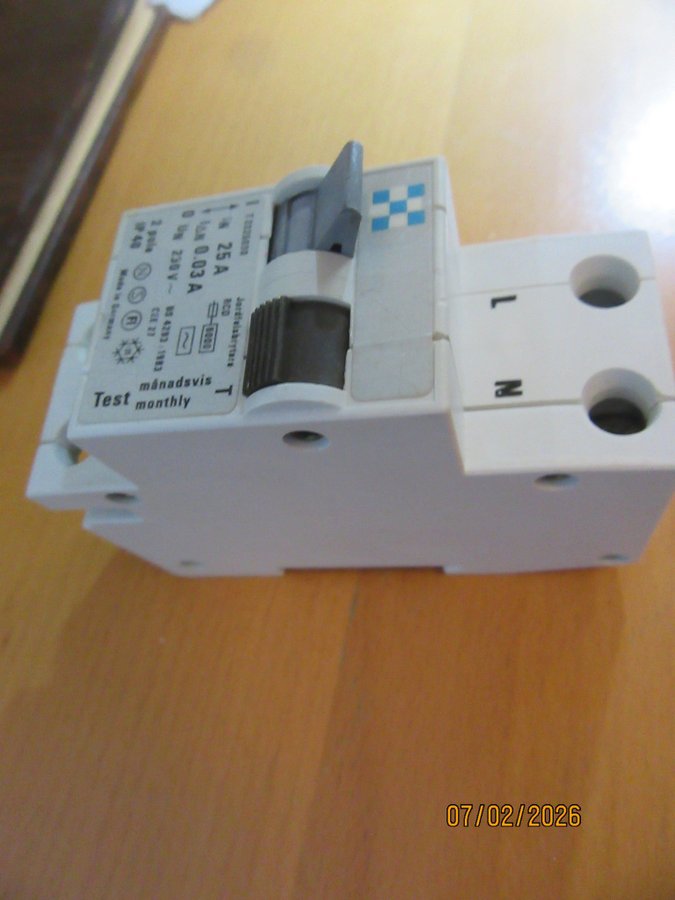

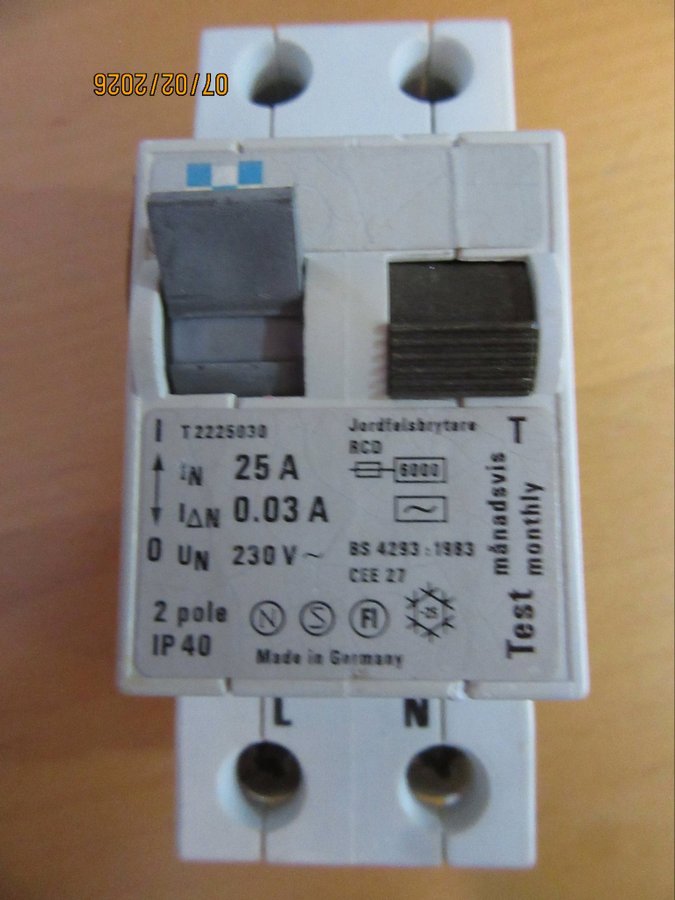

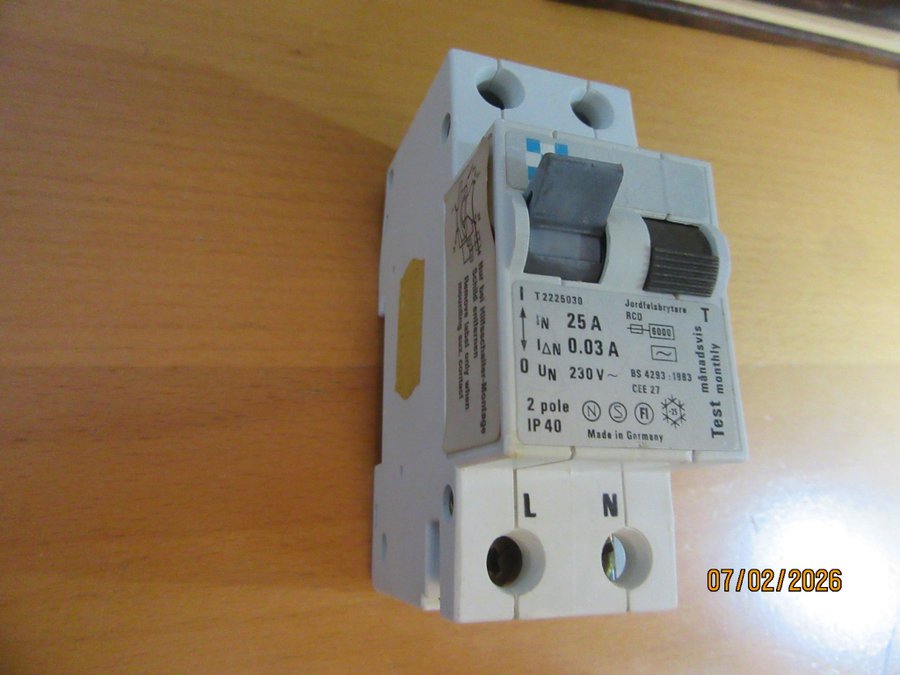

JORDFELSBRYTARE

JORDFELSBRYTARE
Vikt ca 195 gram.
Storlek ca 35x90x80 mm.
Likvärdig apparat finns hos Clas Ohlson för 699:-.

Jordfelsbrytare (JFB, läckströmsbrytare) är ett komplement till säkringarna i en elcentral eller en utrustning och bryter strömmen vid felströmmar till jord, det vill säga när strömmen tar en annan väg tillbaka från fasledaren än genom neutralledaren.
En vanlig missuppfattning är att jordfelsbrytarens funktion är beroende av att det finns skyddsjord, och därför bara fungerar med jordade uttag. De ger dock personskydd även i ojordade uttag eftersom de jämför den matade strömmen i fasen med den återförda strömmen i neutralledaren och bryter om skillnaden är för stor.
Jordade elapparaters metallhöljen är direkt förbundna med så kallad skyddsjord. Det vill säga att spänningen mellan höljet och jord/mark förblir nära noll volt även om en spänningsförande ledare kommer i kontakt med metallhöljet i ett s.k. jordfel. Därmed kan ytterhöljet aldrig uppnå spänningsnivåer farliga för en människa även om höljet blir strömförande.
Om kontakten mellan spänningsförande ledare och ytterhöljet är god vid ett jordfel, kommer den ordinarie säkringen – antingen den i säkringsskåpet eller i apparaten – att lösa ut på grund av överbelastning (kortslutning). Är däremot kontakten dålig, så att strömmen inte blir hög nog (vanligen 6–16 ampere för säkringarna i säkringsskåpet) hjälper inte säkringarna men med korrekt inkopplad skyddsjord är utrustningen fortfarande ofarlig för människor.
Om kontakten mot jord däremot är eller görs obefintlig, t.ex. vid inkoppling av jordad utrustning med ett jordfel i ett ojordat vägguttag, blir höljet strömförande och utrustningen blir då farlig att ta i. Det blir en potentialskillnad på 230 V mellan metallhöljet och jord/mark. Säkringarna löser inte ut och elutrustningen kan fungera i detta skick.
Jordfelsbrytaren fungerar så att den jämför strömmarna i fasen och neutralledaren. Om det finns en skillnad mellan dessa strömmar som är större än det förinställda värdet (I?n) löser skyddskretsen ut och bryter strömmen. Brytaren måste därefter återställas (oftast manuellt) innan den börjar leda ström igen.
Jordfelsbrytaren är uppbyggd kring en summaströmtransformator med ringformad kärna. Ledarna till lasten går genom denna. Normalt är strömmarna i ledarna lika stora men med motsatt tecken, och magnetfälten kring ledarna tar därför ut varandra. Vid ett jordfel uppstår obalans, magnetfälten upphäver inte längre varandra och en ström induceras i sekundärspolen. Denna ström får en elektromagnet att utlösa en brytarmekanism.
För att testa funktionen finns en testknapp som via ett motstånd kopplar förbi strömtransformatorn och åstadkommer en felström. Jordfelsbrytaren bör testas var 6:e månad[3] genom att trycka in testknappen. Vid tveksamhet om jordfelsbrytarens funktion skall alltid behörig elektriker kontaktas. Vid installationer i kalla, fuktiga eller dammiga utrymmen läggs vikt vid att jordfelsbrytaren tillsammans med de andra komponenterna är korrekt kapslade (inneslutna i en skyddskapsling med högre IP-klass avsedd för mer krävande miljö än normal inomhusmiljö). Funktionstest bör i sådana miljöer utföras oftare än var 6:e månad, då den mekaniska utlösningsmekanismen påverkas av framförallt fukt och damm.
Vanlig jordning skyddar inte om en människa kommer i direkt kontakt med en spänningsförande ledare, till exempel en kabel med trasig isolering eller ett spänningssatt metallhölje med trasig jordning. Det gör däremot jordfelsbrytaren. När den upptäcker att en del ström försvinner bort en annan väg (genom människans kropp och ner i marken, diskbänken etc.) löser den ut. I de fall när människan står på isolerande underlag och samtidigt håller i både fas och neutralledaren förlorar jordfelsbrytaren sin skyddsförmåga. Den kan nämligen inte skilja på om det är en lampa, TV eller människa i andra änden av kabeln.
