Alla trelägesreglage är fjäderbelastade, dvs. de återgår av sig själva till neutralläget när strömförsörjningen bryts.

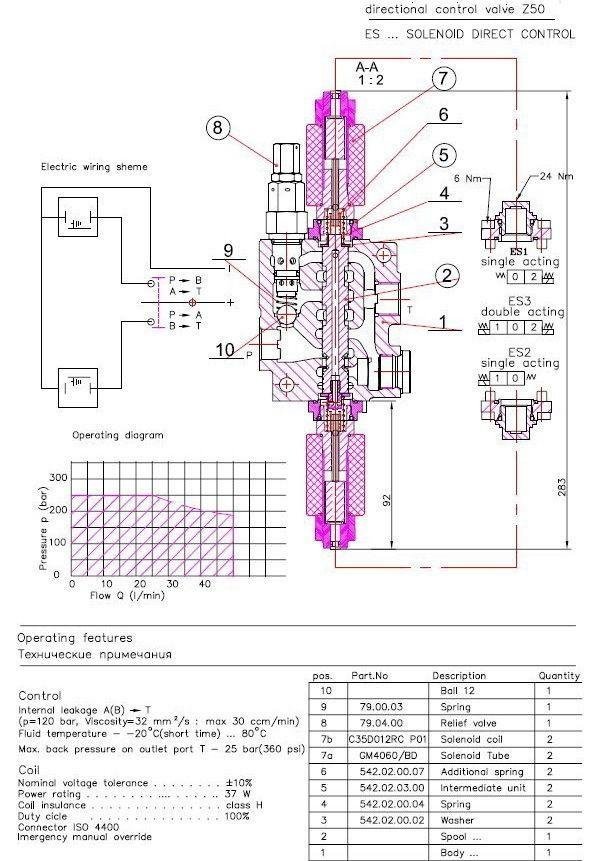

Princip för skjutreglaget:

Läge 1 neutralt (strömförsörjningen avstängd) cylinderns kolvstång stannar - oljan går till överflödet.

Läge 2 drift (strömförsörjning endast till solenoid ett) cylinderns kolvstång skjuts ut.

Läge 3 drift (endast strömförsörjning till solenoid två) cylinderns kolvstång dras in.

Invändiga gängor i huset:

Anslutning port matning: 1/2''

Anslutning port retur: 1/2''

Anslutning port sektioner: 3/8''

Tryckområde:

Maximalt matningstryck: 250 bar (3625,94 psi)

Maximalt tryck på retur: 50 bar (725,19 psi)

Maximalt tryck på sektioner: 300 bar (4351,13 psi)

Förbikopplingsventilens öppningstryck ökar proportionellt med ökande flödeshastighet:

180 bar (2610,68 psi) vid 10 l/min

190 bar (2755,72 psi) vid 20 l/min

200 bar (2900,75 psi) vid 30 l/min

210 bar (3045,79 psi) vid 40 l/min

Det rekommenderas att kontrollera och ställa in rätt tryck före driftsättning.

Självjusterande, full rotation 30 bar (435,11 psi förändring).

Temperaturområde och oljetyp:

Tillåten omgivningstemperatur: -40°C till +60°C

Tillåten oljetemperatur: -15°C till +80°C

Rekommenderad hydraulolja på mineraloljebas, t.ex. HL 32 eller HL 46

Rekommenderad oljefiltrering på 10 - 15 µ

Öppet centralsystem (pump-till-tank-flöde)

Modifiering / Spolar med 1 till 7

HÖG KVALITET Tillverkad i EU

Hydraulventilen används i stor utsträckning i hydraulsystem inom bygg, industri och jordbruk.

Ventilen är anpassad till olika typer av maskiner som t.ex:

sprutor, vändare, cyclops, HDS-lastare, entreprenadmaskiner, lastare, grävmaskiner, sopmaskiner, jordbruksmaskiner, traktorer, industrimaskiner och annan hydrauliskt driven utrustning.

Kan användas med MF, CASE, Caterpillar, Komatsu, Volvo, JCB, Liebherr, Hyundai, Bobcat, Kawasaki, John Deere..... och många fler.

---------------
