Fyrkantiga mätarpoder för Volvo 240 Dash

Detta är ett sätt att tillverka anpassade mätare som passar i tillbehörsplatserna i en Volvo 240/260. Det är en ganska grundläggande design så känn dig fri att modifiera och förbättra den!
Designen är baserad på ett liknande 3-gauge-kit . Varianter av dessa finns över hela Amazon och de kan variera något beroende på var du beställer ifrån, men de borde alla passa likadant.
Den enda modifieringen som gjorts på bilen är att skära ut den lilla avdelaren mellan tillbehörsplatserna.

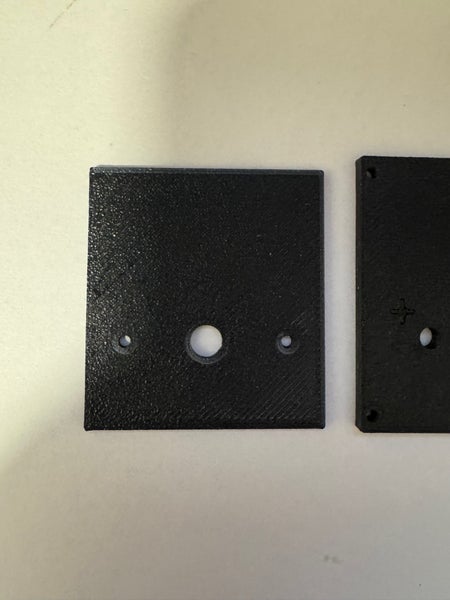

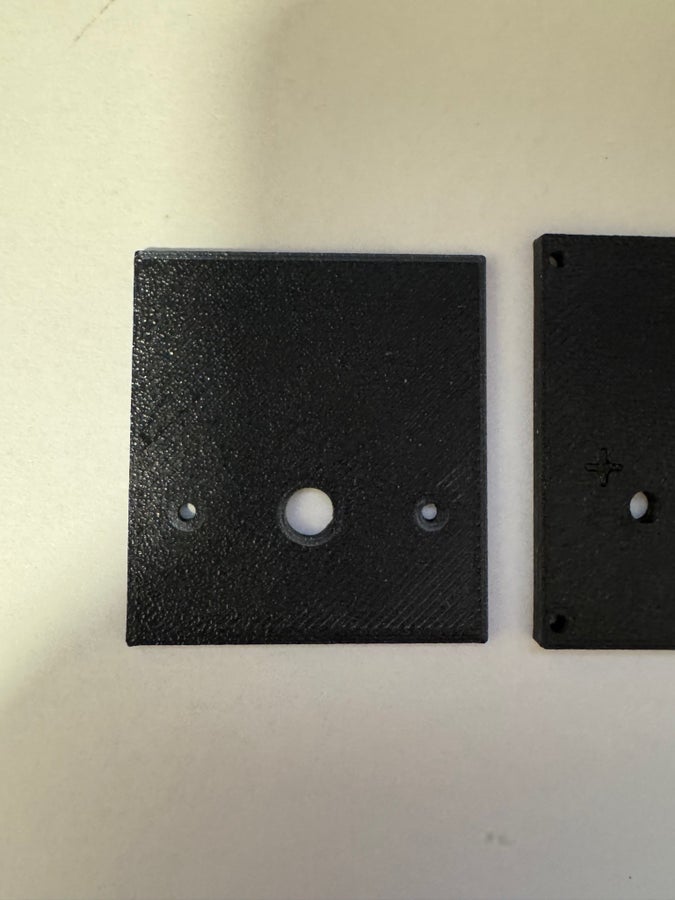

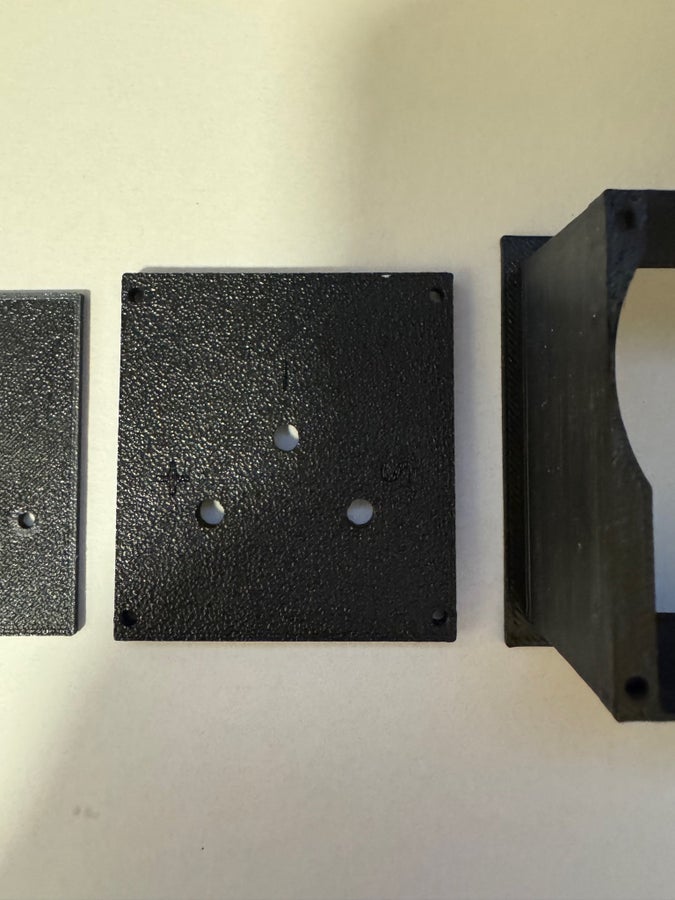

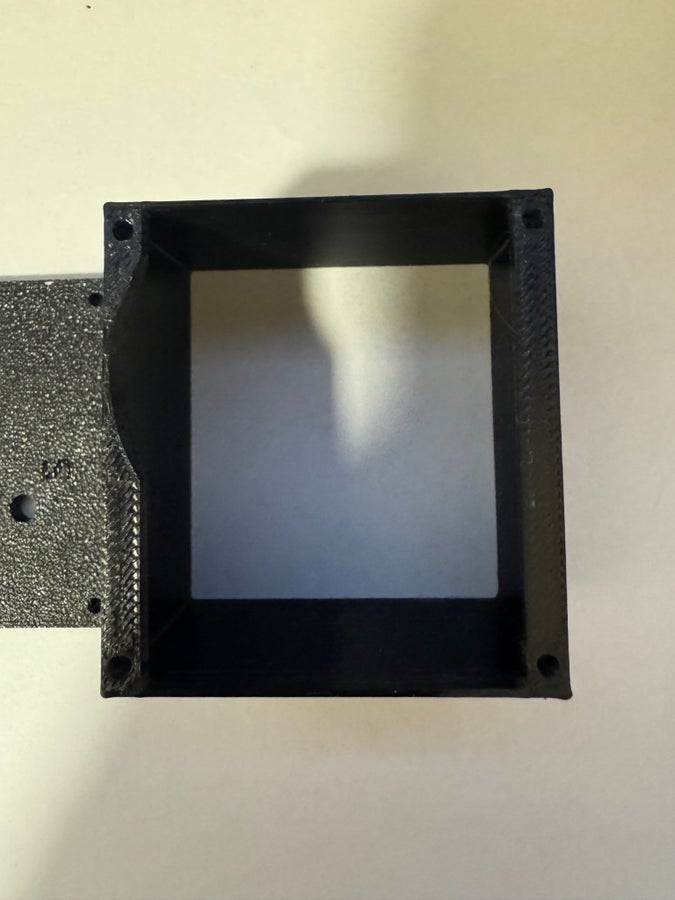

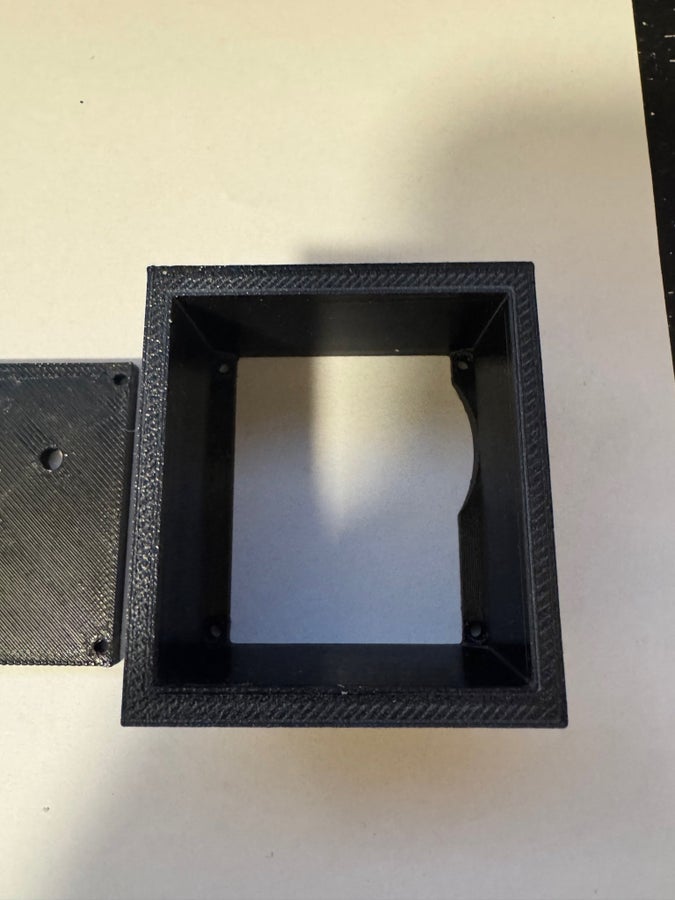

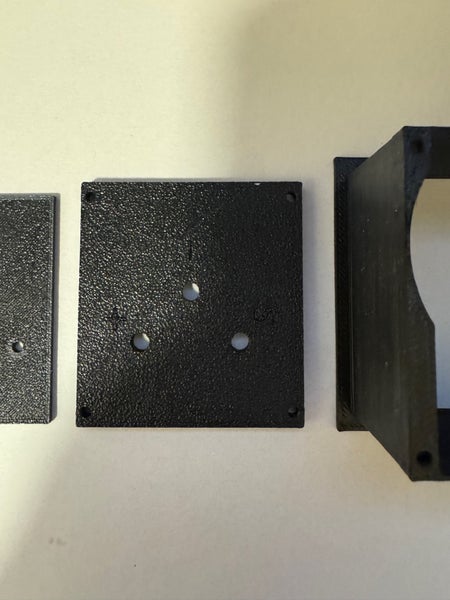

Skriv ut alla tre delarna (skriv ut med framsidan nedåt, inga stöd behövs) och den medföljande PDF-filen. Se till att "klockans" del har en mycket slät yta på ovansidan (utskrift på en glasbädd är idealisk för detta). Klipp ut den skala du vill ha och limma den på klockans urtavla, använd den vita pricken för att passa in den med hålet i 3D-utskriften. Klipp sedan av åtkomsten.

Demontera försiktigt de runda mätkapslarna med en skruvmejsel tills endast den interna mekanismen är kvar och montera dem sedan igen med den 3D-utskrivna bakplattan och urtavlan.

För framsidan av mätaren, skär ut en bit akryl något större än framsidan av höljet. Limma fast den med superlim eller epoxi. Slipa/fila sedan kanterna så att de matchar storleken på 3D-utskriften exakt. För den svarta kanten, maskera av mitten av akrylen så att kanterna är synliga. Skrapa upp den lite och måla den sedan svart. Gärna med en strukturfärg.

Montera mätaren genom att skjuta in mekanismen bakifrån och fästa den med fyra små skruvar. Jag rekommenderar att du testar den innan du monterar den, och kalibrerar om genom att flytta nålen om det behövs. I bilen skjuts den färdiga mätaren in framifrån och säkras på baksidan med metallfästet som medföljde i satsen. Det monteras på det gängade stiftet i mitten (jordstiftet) på mätaren. Metallfästet kommer ganska nära de andra terminalerna, så om du är orolig för att ström- eller signalstiftet kortsluter på fästet kan du täcka det med lite krympslang eller eltejp.

Efter montering, koppla ström och jord till en switchad 12V-kontakt. Dra sedan signalkabeln till motorrummet och anslut den till tryck-/temperaturgivaren. Dubbelkolla att de fungerar och är korrekta, stäng sedan av allt igen och du är klar! Lycka till med dina nya mätare!

https://www.printables.com/model/1414588-square-gauge-pods-for-volvo-240-dash
Detta verk är licensierat under en
Creative Commons-licens (4.0 internationell licens

man får alltså skriva ut sina egna mätartavlor! se 3 sista bilderna!.

annonsen avser endast 1st.
